Статьи
Lineseiki - простые решения
"Пока человечество существует, подсчеты будут необходимы." Лайн Сэйки
Вещи неизменные.
Мы все привыкли к постоянному обновлению и модернизации вещей вокруг нас. Новые технологии позволяют делать различные устройства все умнее и миниатюрнее и своя операционка будет уже скоро в каждой лампочке. Но есть вещи неизменные на протяжении многих лет и даже тысячелетий. Простые и надежные. Новое время слегка меняет их форму делая ее наиболее совершенной или просто более привлекательной и меняет материалы, из которых эти вещи изготовлены. Но суть остается той же. Тот же топор, та же лопата, то же колесо, та же ложка.
Вот и сегодня мы поговорим о простых решениях в области подсчета, когда обычная механическая система оказывается проще, надежнее, удобнее и дешевле сложных электронных систем. Так же я вкратце опишу не механические приборы и системы, предлагаемые Японской компанией Lineseiki и проведу краткое исследование рынка систем подсчета в России.
Допустим, простая задача: подсчитать количество человек, проходящих в день через турникет или в дверь.
Есть три типовых решения:
1. Охранник на входе делает отметки и в конце смены их подсчитывает. Дешево, не надо ничего внедрять. Ненадежно, поскольку человеческий фактор присутствует в каждой операции. Кстати, охраннику вполне можно дать ручной счетчик, механический или электронный (около 500р.). Будет удобнее, но человеческий фактор это никак не уберет.
2. Устанавливаем систему, состоящую из бесконтактных оптических датчиков и электронного счетчика импульсов. Общая стоимость с установкой, протягиванием проводов, сверлением дырок и прочими монтажными работами будет от 4-5 тыс. рублей. Современно. Надежно. Есть возможность передать данные подсчета в какую-либо систему сбора данных. Есть возможность запрограммировать событие на определенное количество подсчетов. Энергозависимо.
3. Устанавливаем механический счетчик ходов. Около 1 тыс. рублей с установкой. Просто. Надежно. Быстро. Энергонезависимо.
.jpg)

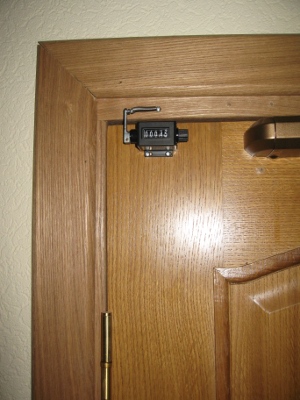

Пример установки на дверь
Если нет необходимости в предустановке и автоматической передаче результатов счета в систему сбора данных, то преимущества простого механического решения очевидны. Отдельно скажу, что внешний (да и внутренний) вид у всей продукции Lineseiki очень стильный и качественный, а подсчитать такой счетчик может до 500 ходов в минуту.
.gif)
Счетчик ходов
Или, допустим, задача типовая, для производств и торговых точек: подсчет метража продукции. Это могут быть обои, кабель, пленка, ковролин, ДСП и еще много и много чего.
И опять три направления решения:
1. Назначенный исполнитель с линейкой или рулеткой все измеряет вручную. Ничего не надо внедрять и на первый взгляд дешево. Но если подсчитать человекочасы, потраченные на такой тип измерения и помножить их на ставку этого человека за пол года, то сумма окажется больше, чем у любого из двух следующих решений. Большая погрешность измерений и человеческий фактор присутствует на каждом этапе. Годится для разовых, не повторяющихся задач.
2. Устанавливаем систему, состоящую из колесного генератора импульсов и электронного счетчика импульсов. Генераторы импульсов бывают с различной дискретностью: 1метр, 1 дециметр, 1 сантиметр и 1 миллиметр. Стоимость внедрения системы, с учетом монтажа будет от 10 тыс. рублей и выше. Чем выше дискретность генератора, тем выше цена, например, комплект, состоящий из миллиметрового реверсионного генератора и электронного счетчика с предустановкой будет стоить от 18 тыс. рублей без учета монтажа.
Современно. Точно. Надежно. Есть возможность передать данные подсчета в какую-либо систему сбора данных. Есть возможность запрограммировать событие на определенное количество подсчетов. Энергозависимо, что не всегда удобно, например, на складе, где измерительную систему необходимо перемещать.

Колесный генератор импульсов Электронный счетчик импульсов
3. Устанавливаем механический колесный счетчик длины; дискретность до 2х сантиметров, что перекрывает большинство потребностей. Цена с учетом монтажа от 3,5 тыс. рублей. Если требуется предустановка при достижении определенной длины (например для автоматической нарезки одинаковых кусков материала), то стоимость с учетом монтажа будет от 12 тыс. рублей. Показания прямо на счетчике. Удобно. Точно. Надежно. Энергонезависимо. Простота монтажа. Нет возможности передавать результаты счета в систему сбора данных. Дискретность не точнее 2х сантиметров.
Если нет необходимости автоматически передавать результаты счета в систему сбора данных и дискретность счетчика удовлетворяет требованиям точности, то преимущества простого механического решения очевидны. Дешевле и проще в монтаже и эксплуатации, а скорость измерения может достигать 300 метров в минуту. Конечно, дискретность механического способа измерения можно сделать и выше, если взять любой счетчик оборотов, у которого на один оборот вала приходится 10 подсчетов, и поставить на его вал колесо периметром 10см. Очевидно, что дискретность будет 1см. Некоторые наши клиенты так и делают. Стоимость системы в таком случае может упасть до 1,5-2 тыс. рублей.

Механические счетчики длины
И последняя типовая задача: подсчет количества оборотов. Например для намотки трансформаторов.
Два основные пути:
1 На вал устанавливается одна или несколько меток.
1.1 Оптическая метка. Считывается бесконтактным датчиком и передается на электронный счетчик импульсов. Как и в случае с подсчетом посетителей, общая стоимость с установкой, протягиванием проводов, сверлением дырок и прочими монтажными работами будет от 4-5 тыс. рублей. Современно. Надежно. Скорость до 10000 оборотов в секунду. Есть возможность передать данные подсчета в какую либо систему сбора данных. Есть возможность запрограммировать событие на определенное количество подсчетов. Энергозависимо.
1.2 Механическая метка или выступ. Дает возможность установить механический счетчик ходов. И опять же по аналогии с подсчетом посетителей, общая стоимость от 1 тыс. рублей с установкой. Просто. Надежно. Быстро. Энергонезависимо.
2 Вал связан со счетчиком или датчиком механически.
2.1 Использование инкрементального энкодера со счетчиком импульсов. Инкрементальный энкодер представляет из себя датчик, способный выдавать один импульс при смещении вала на 1:2500 оборота. То есть, в зависимости от исполнения, он способен выдать до 2500 импульсов на один оборот. Это называется разрешением энкодера. Цена такого комплекта, с самым низким разрешением 100, будет от 8-9 тыс. рублей с установкой. Максимальная частота энкодера 100кГц.
Современно. Надежно. Высокая точность положения вала. Энергозависимо. Можно передавать данные в другие системы и использовать предустановки.
Инкрементальный энкодер
2.2 Использование простого механического счетчика целесообразно, если скорость не превышает 3000 оборотов в минуту и точность положения вала не должна превышать 0,1 оборота. Стоимость с установкой от 1 тыс. рублей. Просто. Надежно. Энергонезависимо. Дешево. Если использовать счетчик оборотов с предустановкой, то стоимость системы вырастает от 11 тыс. рублей.
Ограничения те же, что и на простых счетчиках, 3000 оборотов в минуту и точность не превышает 0,1 оборота.

Механические счётчики оборотов
Наш опыт показывает, что в большинстве случаев достаточно обычных механических счетчиков. Хотя зачастую клиент приходит изначально с иной установкой. Но, взвесив все за и против останавливается на выборе механического решения.
Не механика
Занимаясь приборами фирмы Lineseiki, я не устаю поражаться кажущейся простоте и минимализму, с которыми выполнена вся ее продукция. Все просто, но при этом продумано до мелочей, ничего лишнего и при этом всего достаточно.
Счетчики импульсов:
Например, автономные счетчики электрических импульсов. Если не стоит задача передачи результатов подсчета в другую систему сбора данных и не нужно ничего регулировать, то эти счетчики могут закрыть практически любую потребность в подсчете. На вход могут подаваться любые стандартные типы импульсов: сухой контакт, напряжение, PNP или NPN. Подсчет может вестись, как импульсов, так и времени наработки в часах, минутах или секундах. Время работы от стандартной батарейки у такого счетчика 7лет. Сброс, если нужен, с лицевой панели. Есть возможность удаленного сброса. Размер 48х24мм. Оптимальный баланс между миниатюрностью и удобством визуального считывания. Есть один минус. ЖК дисплей не любит морозов и при -20С уже ничего нам не покажет.

Автономные электронные счетчики импульсов
Тахометры: Отдельно хотелось бы рассказать о ручных лазерных тахометрах. При относительно невысокой цене, около 7 тыс. рублей в полной комплектации, этот прибор способен выдавать точность измерений ±0.01% ±1 единица младшего разряда. При попытке откалибровать этот прибор во ВНИИ Менделеева, мы с удивлением узнали, что отечественная калибровочная техника не в состоянии выдать такой точности. А ведь это простой ручной измерительный инструмент! Хотя эти тахометры и комплектуются отражающей лентой для установки меток считывания, оказалось, что в этом не всегда есть необходимость. Так при наведении на лопасти обычного офисного вентилятора прибор совершенно спокойно регистрировал проход каждой лопасти с дистанции 1 метр.
Так же в базовой комплектации присутствует контактный адаптер со съемными резиновыми наконечниками для снятия частоты вращения непосредственно с вала. А для труднодоступных мест можно приобрести специальный выносной оптический датчик. И ничего лишнего. И всего достаточно. Этот прибор способен полностью закрыть потребность в этом сегменте измерений.

Ручные цифровые тахометры
ОВП-метры: Кроме различных счетчиков и тахометров фирма Lineseiki выпускает ручные средства измерения иных пареметров, такие как: термометры-влагомеры, солемеры, кондуктометры, PH-метры, люкс-метры, анемометры и ОВП-метры. Техника стандартная и имеет немало различных аналогов на нашем рынке. Но, отдельно хотелось бы сказать пару слов об ОВП-метрах.
ОВП-окислительно восстановительный потенциал (редокс потенциал) - мера способности химического вещества присоединять электроны (восстанавливаться). Честно говоря, за 12 лет работы в области измерительных приборов, с таким типом измерения я столкнулся первый раз. И была не совсем понятна целевая группа потребителей этого прибора. Потом выяснилось. И потребители нашлись сами. Помимо стандартного забора проб для лабораторий, параметр ОВП очень важен при производстве так называемой «живой воды». В некоторых кругах считается, что чем ниже ОВП, тем полезнее водичка и хорошая «живая вода» имеет ОВП -200мВ или близко к этому. Не буду подтверждать или опровергать это утверждение. Могу лишь сказать, что ОВП очень капризный параметр и его значение зависит от различных условий.
Например, одна и та же проба может дать различные результаты на одном и том же приборе, но в различных местностях, и этот параметр может разниться не на единицы или десятки, а на добрых пару сотен мВ (при контакте с атмосферой). Или один и то же водоем, в различное время может выдавать, также на сотни мВ различающиеся результаты. Отдыхая на природе, я ежедневно брал пробы и убедился в этом лично. Также, при контакте с атмосферой проба может очень быстро потерять свои первоначальные показатели. Вода никак не может быть эталоном при проверки ОВП-метра. Для проверки используется вещество Quinhydrone. Отсюда следует, что одна и та же проба может дать разные результаты (в пределах) на различных приборах, зондах, времени и места измерений. Единственный способ заставить разные приборы дать одинаковые результаты это погрузить их электроды в один образец одновременно. В таком случае ОВП-метры Lineseiki дали одинаковый результат. Не могу отвечать за приборы других производителей. Мы видели, как ОВП-метр (кажется это была фирма Hanna) одного из производителей «живой воды» действительно показывал, обещанные им -200 мВ там где наш прибор, в то же время, показал стандартные +230мВ. Это слишком большое расхождение и, боюсь, его прибор неисправен. Так же нас слегка озадачили слова другого производителя о том, как он выбирает себе ОВП-метры для работы: «Ну, я проверяю всю партию и пользуюсь тем который показал наименьшее значение». Все это, в купе с особенностями измерения ОВП, производит странные ощущения неопределённости. И потребителям «живой воды» я бы настоятельно порекомендовал приобрести личный ОВП-метр, чтобы проверять воду непосредственно перед употреблением. Только так они будут точно знать, что пьют. Да и не всегда такую заряженную воду нужно именно покупать. Я лично в один день видел на Ладожском озере -50мВ, когда в другие дни параметр был +200-300мВ.
ОВП-метр ER-100
Рынок систем подсчета в России:
Разделим типы подсчитывающих устройств по области применения, определим отечественного «флагмана» по этим направлениям, укажем адекватные аналоги (представленные на Российском рынке) и примерные цены:
|
Область применения
|
Тип
|
Отечественные приборы
|
Цены
|
Lineseiki (Япония)
|
Цены
|
Другие
|
Цены
|
|
Ручные счетчики
|
Механические
|
Не производятся
|
-
|
Н-102 серия
|
От 511
|
KW-triO-2410
Тайвань,
Т-серия Baumer(Германия)
|
От 180
-
|
|
Электронные
|
DK-100
DK-2300
DK-4500(5ти канальный)
|
599
785
3937
|
Редингтон Е-серия (возможно Китай)
|
678
|
|
Счетчики импульсов
|
Электро
механические
|
Только СИ-206
|
От 900
|
MCF-серия
|
От 460
|
СИ-206М (китай)
СИ-206Д (китай)
F-серия Baumer(Германия)
|
От 440
От 970
-
|
|
Электронные
|
СИ-8, Веха-С и многие другие
|
От 2500
|
E-48 серия
|
От 3600
|
Большой рынок предложений
|
От 2000
|
|
Механические счетчики ходов
|
Без предустановки
|
Не производится
|
-
|
RS серия
|
От 674
|
H-серия Baumer(Германия)
|
-
|
|
С предустановкой
|
EP-15
|
10935
|
-
|
-
|
|
Механические счетчики оборотов
|
Без предустановки
|
СОП-105 уже не производится.
Распродаются неликвидные остатки.
|
От 2500
|
SR серия
SP серия
LB серия
RL серия
|
От 868
От 3991
От 1960
От 1200
|
U-серия Baumer(Германия)
|
-
|
|
С предустановкой
|
DSP серия
RCP серия
SP серия
|
От 18600
От 11400
От 10300
|
FE-серия Baumer(Германия)
|
-
|
|
Счетчики длины
|
Механические
|
Не производятся
|
-
|
MWC серия
RY серия
|
От 3174
От 6045
|
M-серия Baumer(Германия)
|
-
|
|
Механические с предустановкой
|
SP серия
EP серия
|
-
От 13423
|
ME-серия Baumer(Германия)
|
-
|
|
Электронные
|
-
|
-
|
LK-90 серия (Китай)
|
От 2800
|
|
Инкременталь
ные энкодеры
|
-
|
ЛИР-158
|
От 5410
|
CB серия
|
От 4479
|
G-серия Baumer(Германия)
E-серия Autonics (Корея)
|
-
От 2542
|
Таким образом, продукция Lineseiki закрывает практически всю потребность рынка (за исключением электронных счетчиков длины) и вполне успешно может конкурировать по цене с отечественными и импортными производителями. По качеству же исполнения Японский производитель, не побоюсь этого сказать, вне конкуренции.
Автор Антон Голуб
31.07.2011
|
|
|
 |
|
 |
|
|
|
 |
