Купить Соленоидный клапан (электромагнитный) AR-YCDF11

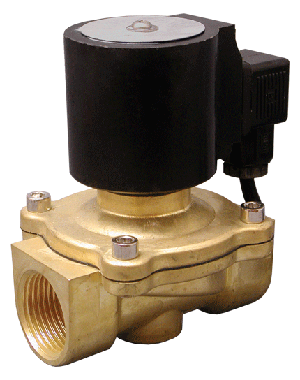

Соленоидный клапан (электромагнитный) AR-YCDF11

Цена

по запросу

  • Технические характеристики
  • Вопросы и комментарии (0)



Клапан соленоидный (электромагнитный) YCDF11 нормально закрытый прямого действия с диафрагмой для использования под водой.

  • Рабочая среда: вода, горячая вода
  • Температура: −10…120 °C
  • Рабочее давление: 0,0…0,5 MПa или 0,03...0,5 МПа (в зависимости от Ду)
  • Корпус: латунь или нержавеющая сталь
  • Уплотнения: NBR, EPDM, VITON

    Особенности:
  • Скорость срабатывания: до 10 раз в секунду
  • Применяется для фонтанов
  • Глубина погружения: до 1 м



Технические характеристики:

Параметр Значение
Рабочая среда Вода, горячая вода
Материалы Корпус: латунь или нержавеющая сталь
Уплотнения: NBR, EPDM, VITON
Рабочие температуры клапана для уплотнения NBR: −10…80°С
EPDM: −10…120°С
VITON: −10…120°С
Рабочее давление 0,0…0,5 MПa (Ду = 15, 20, 25 мм)
0,03...0,5 МПа (Ду = 32, 40, 50 мм)
Присоединение Резьбовое ½", ¾", 1", 1¼", 1½", 2"
Катушки F14В 24ВА (AC24B, 110B, 220B)
F24B 15 Вт (DC12B, 24B)
Выводные провода 95 см
Класс защиты IP68 – защита от проникновения пыли и воды при погружении на глубин
Питание DC: 12В, 24В
AC: 24В, 110В, 220В



Обозначение Ду, мм Kv, м³/ч Присоединение Pmin, МПа Pmax, МПа
YCDF1115 GXV 15 9,3 ½" 0,0 0,5
YCDF1120 GXV 20 9,3 ¾" 0,0 0,5
YCDF1125 GXV 25 12 1" 0,0 0,5
YCDF1132 GXV 32 22 1¼" 0,03 0,5
YCDF1140 GXV 40 30 1½" 0,03 0,5
YCDF1150 GXV 50 48 2" 0,03 0,5

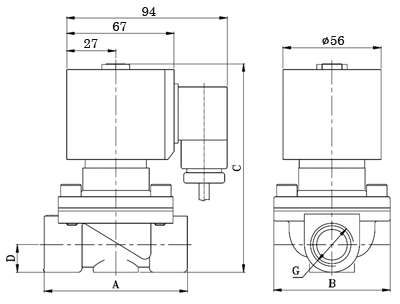

Схема YCDF11 (Ду 15-25)




Размер, мм YCDF1115 YCDF1120 YCDF1125 YCDF1132 YCDF1140 YCDF1150
A 67,5 69,5 97 120 120 160
B 54 54 76 120 120 160
C 113 120 130 165 165 170
D 11 14 20 30 30 37
G ½" ¾" 1" 1¼" 1½" 2"
Вес, кг 1,035 1,125 1,5 2,2 3,0 2,7
