Водосчетчик турбинный METER ВТ-Х, ВТ-Г, ВТ-ГИ (не поставляется)

Счетчики воды турбинные МЕТЕР ВТХ, ВТГ, ВТГИ  пред­назначены для измерения объема холодной сетевой воды, протекающей по трубопроводу при температуре от 5 °С до 40 °С и рабочем дав­лении в водопроводной сети не более 1,6МПа(16 кгс/см ² ).
Счетчики воды турбинные ВТ - Г предназначены для измерения объема горячей сетевой воды, протекающей по трубопроводу при температуре от 5 °С до 90 °С и рабочем дав­лении в водопроводной сети не более 1,6МПа(16 кгс/см ² ).
Счетчики горячей воды могут при­меняться для учета холодной воды. Возможно специальное исполнение данной модели счет­чика воды для измерения объема горячей воды, протекающей по трубопроводу при температуре от 5°С до 150°С и рабочем давлении в водопро­водной сети не более 1,6 МПа(16 кгс/см ²).
Водосчетчики ВТ могут дополнительно комплектоваться датчиком(магнитоуправляемым герметизиро­ванным контактом) для дистанционной переда­чи низкочастотных импульсов. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен -10; 100;1000;10000 и 100000 л/имп.
При оснащении счетчиков ВТ импульсны­ми датчиками с любой ценой импульса в обо­значении появляется буква «И».

Технические параметры :

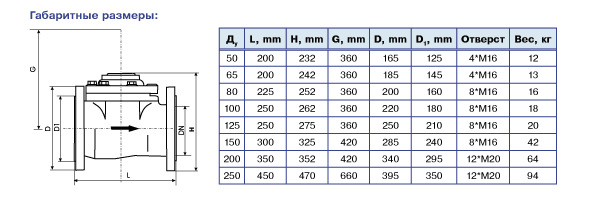

Форма заказа:
    ВТ - Ду - Х или Г - И
  1     2      3          4   5

1    - марка водосчетчика
2    - диаметр условного прохода в мм
3    - водосчетчик для учета расхода холодной воды
4    - водосчетчик для учета расхода горячей воды
5    - наличие импульсного выхода

Устройство и принцип работы:

Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом). Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительную вставку, где в твердых опорах, поперек потока, вращается турбина. Вода, пройдя через измерительную вставку, поступает в выходной патрубок. Скорость вращения турбины пропорциональна расходу воды. Измерительная вставка состоит из струевыпрямителя с передней измерительной полукамерой, турбины с осью, подстроечного регулятора и механизма передачи вращения с задней   измерительной   полукамерой.  Счетный
механизм герметично отделен от измеряемой среды немагнитной средоразделительной мембраной.
Для дистанционного считывания показаний через датчик импульсов с частотой, пропорциональной величине расхода воды, на одной из стрелок стрелочного указателя или на одном из дисков счетного механизма устанавливается магнит (только в счетчиках имеющих в обозначении букву «И»), прохождение которого под герконом обеспечивает замыкание контактов геркона. Счетный механизм, имеющий масштабирующий механический редуктор, приводиться в действие ведомой частью магнитной муфты и обеспечивает перевод числа оборотов турбины в объем измеренной воды (в кубических метрах и их долях по показанию роликового механизма, в долях кубических метров - по показаниям стрелочных указателей). На шкале счетного механизма имеется звездочка, обеспечивающая повышение разрешающей способности счетчика.
