Модульный контактор VS420


  • Технические характеристики
  • Вопросы и комментарии (0)

Назначение:
Модульный контактор предназначен для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку контактора, а также использования в качестве промежуточного реле.

Особенности:

  • Количество контактов: 4 нормально-открытых
  • Защита IP 20
  • Монтаж на DIN рейку 35 мм


Технические характеристики:

Параметр  Значение
Номинальное изоляционное напряжение  415 В
Номинальный ток Imax  20 А
Количество контактов
Частота коммутации  600 ком/ч
Защита от замыкания предохранителем  25 А
Максимальное сечение сплошного провода (контакты) 2,5 мм²
Максимальное сечение тросового провода (контакты) 2,5 мм²
Максимальное сечение сплошного, тросового провода (катушка) 2,5 мм²
Номинальное рабочее напряжение ~24 В, ~230 В
Монтаж нескольких контакторов  Макс. 2 контактора, если более 2 контакторов расположены рядом, необходима модульная распорка после каждого второго контактора
Защита  IP20
Вес  170 г
Габаритные размеры  35×62,5×57 мм



Нагрузка  Номинальное рабочее напряжение  Мощность коммутации  Ресурс срабатываний
AC-1, омическая нагрузка  ~230 В  7,5 кВт  0,2×106
AC-3, нагрузка двигателя ~230 В 1,1 кВт 0,3×106
AC-7a, бытовой омический прибор ~230 В 7,5 кВт 0,2×106
AC-7b, бытовой индукционный прибор ~230 В  1,1 кВт 0,3×106
DC1  =24 В  25 A  —



Модификация Конфигурация контактов  Номинальное рабочее напряжение
VS420-40-230  40 (4НО)  ~230 В
VS420-40-24 40 (4НО)  ~24 В
VS420-31-230 31 (3НО+1НЗ)  ~230 В
VS420-31-24  31 (3НО+1НЗ)  ~24 В



Схема модульного контактора

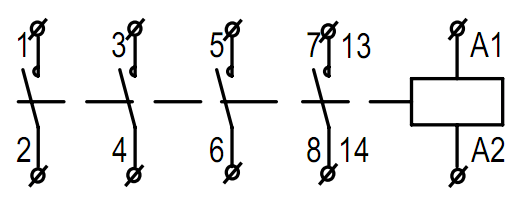

VS420-40

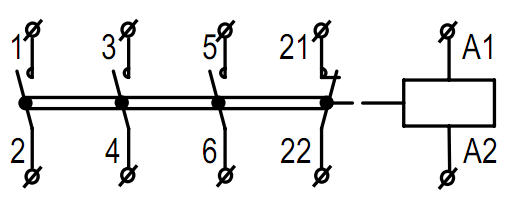

VS420-40-31
