Манометр грузопоршневой МП-6 (0,05)
Цена
— по запросу- Технические характеристики
- Вопросы и комментарии (0)
Манометр избыточного давления грузопоршневой МП-6, МП6 класса точности 0,05 предназначен для поверки и калибровки измерительных приборов давления (деформационных манометров, датчиков, регистраторов и т. д.), а также для непосредственного измерения избыточного давления в замкнутых объемах.
Манометр предназначен для работы при температуре окружающей среды от 10 до 30ºС и относительной влажности (60±20)%.
Технические характеристики
Технические характеристики манометра соответствуют ГОСТ 8291-83.
Наименование параметров | Норма для манометра |
Верхний предел измерений, МПа (кгс/см2) | 0,6 (6,0) |
Нижний предел измерений, МПа (кгс/см2) | 0,04 (0,4) |
Номинальное значение приведенной площади поршня, см2 | 1,0 |
Давление, создаваемое поршнем с грузоприемным устройством, МПа (кгс/см2) | 0,04 (0,4) |
Пределы допускаемой основной погрешности манометра, %: - при давлениях от 10 до 100% от верхнего предела измерений; - при давлениях до 10% от верхнего предела измерений. |
±0,05% от значения измеряемого давления ±0,05% от 0,1 верхнего предела измерений |
Номинальное значение массы поршня с грузоприёмным устройством, кг, не более | 0,4 х 0,98 |
Рабочая жидкость | трансформаторное масло по ГОСТ 10121-76 или по ГОСТ 982-80 (марок Т-750, Т-1500, ПТ) |
Расход рабочей жидкости на одну заправку, дм3 | не более 0,3 |
Габаритные размеры, мм | 760х355/430х500 |
Масса манометра, кг, не более | 50 |
ВНИМАНИЕ! Замена рабочей жидкости другими типами масел не допускается.

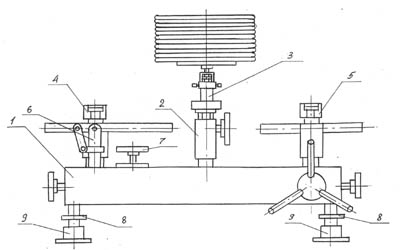

Общий вид
1 - Станина
2 - Стойка колонки
3 - Колонка измерительная грузопоршневая
4 - Захват левый
5 - Захват правый
6 - Насос ручной скальчатый
7 - Вентиль
8 - Винты регулировочные
9 - Ножки
