Манометр грузопоршневой МП-2500 (0,05)

Цена

— по запросу

Технические характеристики
Вопросы и комментарии (0)

Манометр избыточного давления грузопоршневой МП-2500 класс точности 0,05 предназначен для поверки и калибровки измерительных приборов давления (деформационных манометров, датчиков, регистраторов и т. д.), а также для непосредственного измерения избыточного давления в подключенных замкнутых объемах.
Манометр предназначен для работы при температуре окружающего воздуха от 10 до 30ºС и относительной влажности не более 80%.

Технические характеристики
Технические характеристики манометра соответствуют ГОСТ 8291-83.

Наименование параметров	Норма для манометра
Верхний предел измерений, МПа (кгс/см²)	250 (2500)
Нижний предел измерений, МПа (кгс/см²)	5 (50)
Номинальное значение приведенной площади поршня, см²	0,05
Давление, создаваемое поршнем с грузоприемным устройством, МПа (кгс/см²)	5 (50)
Пределы допускаемой основной погрешности манометра, %: - при давлениях от 10 до 100% от верхнего предела измерений; - при давлениях до 10% от верхнего предела измерений.	± 0,05 от действительного значения измеряемого давления ± 0,05 от 0,1 верхнего предела измерений
Номинальное значение массы поршня с грузоприёмным устройством, кг, не более	2,5 х 0,98
Рабочая жидкость	масло касторовое техническое ГОСТ 6757-96, масло касторовое медицинское ГОСТ 18102-95
Габаритные размеры, мм	1070х550х845
Масса с комплектом грузов, кг, не более	200

ВНИМАНИЕ! Замена рабочей жидкости другими типами масел не допускается.
При необходимости возможна поставка рабочей жидкости за отдельную плату.

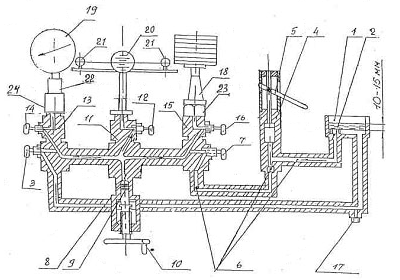

Гидравлическая принципиальная схема манометра МП-2500 (Схема поверки деформационных манометров)

1 - Бачок
2 - Фильтр
3 - Вентиль запорный
4 - Насос ручной плунжерный
5 - Рукоятка
6 - Клапана шариковые
7 - Вентиль запорный
8 - Пресс
9 - Поршень
10 - Маховик
11 - Стойка центральная
12 - Вентиль запорный
13 - Корпус левый
14 - Вентиль запорный
15 - Корпус правый
16 - Вентиль запорный
17 - Пробка сливная
18 - Колонка измерительная
19 - Манометр поверяемый
20 - Отсчетное устройство для наблюдения за взаимным расположением поршней
21 - Узел подсветки
22 - Стойка манометра
23 - Стойка колонки
24 - Гайка

Гидравлическая принципиальная схема манометра МП-2500 (Схема поверки грузопоршневых манометров)

1 - Бачок
2 - Фильтр
3 - Вентиль запорный
4 - Насос ручной плунжерный
5 - Рукоятка
6 - Клапаны шариковые
7 - Вентиль запорный
8 - Пресс
9 - Поршень
10 - Маховик
11 - Стойка центральная
12 - Вентиль запорный
13 - Корпус левый
14 - Вентиль запорный
15 - Корпус правый
16 - Вентиль запорный
17 - Пробка сливная
18 - Колонка измерительная
19 - Колонка поверяемая
20 - Отсчетное устройство для наблюдения за взаимным расположением поршней
21 - Узел подсветки
22 - Опора шарнирная
23 - Стойка колонки
24 - Комплект грузов, подогнанных под номинальное значение массы
