Манометр образцовый грузопоршневой абсолютного давления МПАК-15
Цена
— по запросу- Технические характеристики
- Вопросы и комментарии (0)
Манометр абсолютного давления МПАК-15 класс точности 0,01 предназначен для поверки и калибровки манометров абсолютного и избыточного давления, барометров и вакуумметров.
Условия эксплуатации прибора
| Температура окружающего воздуха | от 15 до 25°С |
| Относительная влажность воздуха | до 80% |
| Воздух, подводимый к манометру | соответствие требованиям загрязненности 0 по ГОСТ 17433 |
| Установка прибора | на прочном столе, исключающем влияние вибраций |
Стол должен быть установлен не ближе двух метров от окон, отопительных устройств и других источников тепла или холода.
Технические характеристики
| Наименование | Норма для манометра |
| Пределы измерений, кПа (мм рт. ст.; кгс/см2) | 0,133 ÷ 400 (1 ÷ 3000; 0,133·10-2 ÷4) |
| Предел допускаемой основной погрешности в диапазоне: | |
| от 0,133 до 13,3 кПа (от 1 до 100 мм рт. ст.; от 0,133·10-2 до 13,3·10-2кгс/см2) | ± 6,65·10-3 кПа (± 0,05 мм. рт. ст.; ±6,65·10-5кгс/см2) |
| от 13,3 до 133·кПа (от 100 до 1000 мм рт. ст.; от 13,3·10-2 до 133·10-2кгс/см2) | ± 13,3·10-3 кПа (± 0,1 мм. рт. ст.; ±13,3·10-5кгс/см2) |
| от 133 до 400 кПа (от 1000 до 3000 мм рт. ст.; от 1,33·до 4 кгс/см2) | ± 0,01% от действительного значения измеряемого давления |
| Номинальное значение разности приведенных площадей измерительного и силопередающего (компенсирующего) поршней, см2 | 2 |
| Порог реагирования, Па (мм рт. ст.; кгс/см2) | 3,3 (0,025; 0,336·10-4) |
| Рабочая жидкость | масло приборное МВП ГОСТ 1805-76 |
| Расход рабочей жидкости на одну заправку, см3, примерно | 50 |
| Масса манометра, кг, не более | 25 |
| Габаритные размеры, мм, не более | 470х300х360 |
Пределы допускаемой основной погрешности манометра должны соответствовать указанным в таблице1 при соблюдении следующих условий:
а) до начала измерений поршневая система манометра должна быть установлена в вертикальное положение с допускаемым отклонением, не превышающим 1,45·10-4 рад (30²);
б) вращение поршня без касания ограничителей хода;
в) давление в вакуумной системе с манометром не превышает 13,3 Па (0,1 мм.рт.ст.);
г) отклонение действительной массы каждого груза от расчетного значения не превышает величин, приведенных в следующей таблице
| Маркировка груза | Отклонение массы груза, мг | ||
| Мм рт. ст. | кПа | кгс/см2 | |
| 250 | ± 10 | ||
| 50,0 | 0,5 | ± 20 | |
| 100 | ± 4 | ||
| 10,0 | 0,1 | ± 4 | |
| 50 | ± 2,7 | ||
| 10 | 5,0 | 0,05 | ± 2 |
| 5 | 1,0 | 0,01 | ± 1 |
| 2 | 0,5 | 0,005 | ± 1 |
| 1 | 0,2 | 0,002 | ± 1 |
| 0,1 | 0,001 | ± 1 | |

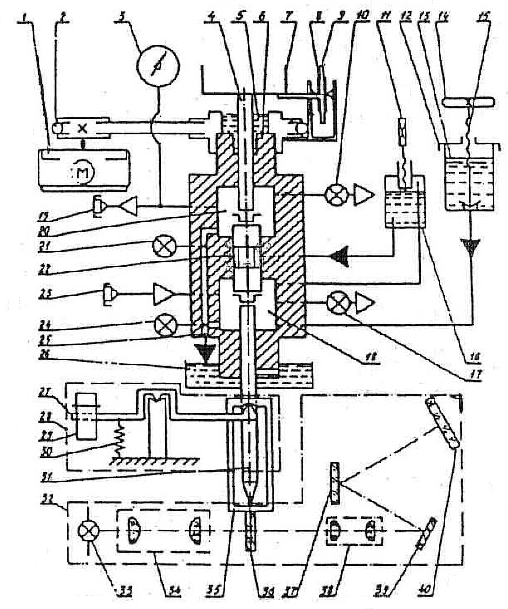

Схема пневмогидравлическая принципиальная
1 - Электропривод
2 - Пассик
3 - Преобразователь манометрический термопарный
4 - Поршень сило передающий
5, 26 - Воронки
6 - Колонка грузопоршневая
7 - Грузоприемное устройство
8 - Ролик
9 - Поводок
10, 11, 15, 17, 21, 24 - Вентили
12 - Крышка
13 - Бачок
14 - Маховик
16 - Бачок
18 - Камера измерительная
19, 23 - Ниппели
20 - Камера сравнительная
22 - Поршень измерительный
25 - Отверстие
27 - Коромысло
28 - Механизм уравновешивающий
29 - Груз
30 - Пружина
31 - Поршень компенсирующий
32 - Устройство оптическое
33 - Фонарь
34 - Конденсор
35 - Подпятник
36 - Шкала
37, 39 - Зеркала
38 - Микрообъектив
40 - Экран
