Купить Рабочий эталон РЭ МП-60 класс точности 0,005

Рабочий эталон РЭ МП-60 класс точности 0,005



Запросить цену Получить консультацию

Цена

по запросу

  • Технические характеристики
  • Вопросы и комментарии (0)



Рабочий эталон, представляющий собой грузопоршневой манометр избыточного давления МП-60, МП60, предназначен для передачи единицы давления от эталона-копии образцовым средствам измерений 1-го разряда согласно государственной поверочной схеме в соответствии с ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
В соответствии с ГОСТ 15150-69 РЭ относится к климатическому исполнению 0, категория размещения 4.2, но для работы при температуре окружающего воздуха (20±2)ºС и относительной влажности не более (60±20)%.

Технические характеристики

 Наименование параметров  Норма для манометра
 Диапазон измерений избыточного давления  от 0,1 до 6 МПа (от 1 до 60 кгс/см2)
 Среднее квадратическое отклонение результатов измерений при сличении РЭ с ЭК  не более 2·10-5
 Нестабильность РЭ за один год  не более 1·10-5
 Погрешность определения действительного значения массы каждого груза и массы подвижной части измерительной поршневой системы  не более 1·10-5
 Пределы допускаемой основной погрешности:
 в диапазоне измерений от 0,6 до 6 МПа (от 6 до 60 кгс/см2)  не более ± 0,005% от значения измеряемого давления
 в диапазоне измерений от 0,1 до 0,6 МПа (от 1 до 6 кгс/см2)  не более ±0,005% от 0,6 МПа (от 6 кгс/см2)
 Номинальное значение площади поршня  1 см2
 Номинальное значение массы поршня с грузоприемным устройством  1 кг
 Источник энергии  сеть переменного тока напряжением (220±22)В, частотой (50±0,4)Гц
 Габаритные размеры, мм,  не более 620х470х650
 Масса с комплектом грузов, подогнанных под номинальное значение массы, кг  не более 162
 Масса с комплектами грузов, подогнанными под номинальное значение массы и давления, кг  не более 221


Для выполнения работ рекомендуется заполнять устройство для создания давления рабочими жидкостями, которые являются штатными для поверки ОСИ, и разрешены для применения в РЭ (осветительный керосин ОСТ 38.01407-86 или ТУ 38.71-58-10-90, или трансформаторное масло ГОСТ 10121-76 или ГОСТ 982-80; или смесь керосина с трансформаторным маслом).

Внимание! Перед заменой одной рабочей жидкости другой необходимо тщательно промыть гидросистему устройства для создания давления бензином ГОСТ 1012-76, прокачивая его через систему не менее 3 раз. Поршневую пару ИПС также промыть бензином. Методика промывки аналогична техническому обслуживанию.

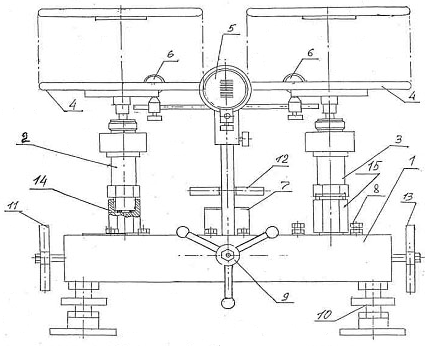

Устройство рабочего эталона МП-60 РЭ

1 - Станина
2 - Измерительная поршневая система (ИПС)
3 - Колонка грузопоршневая поверяемая
4 - Комплект грузов, приведенных к номинальному значению массы
5 - Отсчетное устройство для наблюдения за взаимным расположением поршней
6 - Узел подсветки
7 - Бачок
8 - Винты регулировочные
9 - Пресс
10 - Винты опорные
11, 12, 13 - Вентили запорные
14, 15 - Стойки

Схема гидравлическая принципиальная МП-60 РЭ
(схема поверки образцовых деформационных измерительных преобразователей давления 1-го разряда)

1 - Пресс
2 - Поршень
3 - Маховик
4 - Корпус левый
5 - Корпус правый
6 - Корпус бачка
7 - Вентиль запорный левого корпуса
8 - Вентиль запорный правого корпуса
9 - Винт сливной
10 - Бачок
11 - Фильтр
12 - Вентиль запорный бачка
13 - Стойка левая
14 - Стойка правая
15 - ИПС с комплектом грузов, подогнанных под номинальное значение давления
16 - Преобразователь давления деформационный поверяемый
17 - Гайка
18 - Комплект грузов, приведенных к номинальному значению давления
