Купить Накопитель-архиватор DataBox

Накопитель-архиватор DataBox

Быстрый заказ

Цена

6 405 руб.

  • Технические характеристики
  • Вопросы и комментарии (0)



Система сбора и архивирования данных на базе Накопителя-архиватора DataBox решает задачи:

    • Сбор и архивирование во внутренней памяти Накопителя-архиватора DataBox значений параметров, поступающих от приборов в локальной сети по интерфейсу RS-485



    • Перенос данных с Накопителя-архиватора DataBox на компьютер с помощью стандартного USB flash носителя. USB flash носитель используется кратковременно только для переноса данных



  • Работа с данными на компьютере как средствами MS Excel, так и SCADA-систем: формирование и печать таблиц, графиков, отчетов, визуализация на мнемосхеме

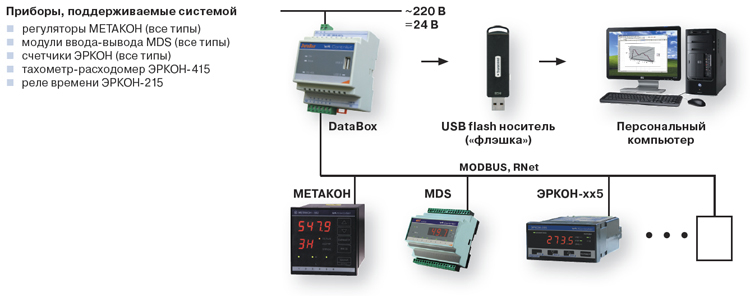

 Структура Системы

ВНИМАНИЕ!

  1. Накопитель может работать с приборами других производителей, поддерживающими протокол ModBus RTU
  2. Для работы в Системе должны быть использованы модификации указанных приборов с поддержкой интерфейса RS-485
  3. Накопитель работает с ранее выпущенными приборами

Система сбора и архивирования данных на базе Накопителя-архиватора DataBox является оптимальным решением в тех случаях, когда создание сети или радиоканала экономически и технически нецелесообразно:

  • Число точек контроля невелико (единицы, десятки)
  • Сетевые решения и SCADA-системы на предприятии не применяются
  • Приборы значительно удалены друг от друга
  • Приборы сгруппированы, но данные обрабатываются на удаленном компьютере (например, их можно пересылать по e-mail как обычный файл)
  • Велико влияние электромагнитных помех на сеть RS-485
  • Требуется редкий периодический сбор данных
  • Необходимо простое и экономичное решение

Применение Системы сбора и архивирования данных на базе Накопителя-архиватора DataBox обеспечивает:

  • Формирование протоколов о протекании технологических процессов как свидетельства качества изготовления продукции
  • Формирование протоколов событий (аварийные ситуации, действия операторов, срабатывания сигнализаций и проч.)
  • Контроль действий оперативного персонала, повышение технологической дисциплины
  • Возможность анализа технологических процессов, совершенствование технологии производства продукции
  • Перенос данных в SCADA-системы в тех случаях, когда объекты не включены в единую сеть
  • Защиту данных от несанкционированных изменений

Программные средства обработки данных на компьютере

  • Стандартные средства MS Excel (формирование и печать таблиц, графиков, диаграмм, обработка данных сводными таблицами)
  • Средства MS Excel с применением специальных утилит, упрощающих процедуру формирования отчетов
  • Интеграция данных в SCADA-системы (SCADA/HMI DataRate, КРУГ и другие SCADA системы, которые получают данные из файлов CSV)

Внешний вид, органы индикации, клеммные соединители



Технические характеристики

 Объем внутренней памяти, не менее 1 Гб *
 Максимальное количество приборов в сети,  247
 Максимальное число записываемых параметров  250
 Тип интерфейса  RS-485
 Поддерживаемые протоколы  ModBus RTU, RNet
 Скорость сетевого обмена  1200…115200 бит/с
 Поддерживаемая файловая система USB Flash носителя  FAT16, FAT32
 Режимы записи данных в DataBox
  • до заполнения памяти с остановкой
  • до заполнения памяти с последующей перезаписью по принципу FIFO
 Режимы записи данных в USB flash
  • запись всей памяти с накопителя
  • запись участка данных с момента последней записи
 Индикация аварийных ситуаций
  • нарушение связи с приборами
  • переполнение накопителя
  • переполнение USB flash носителя
 Питание часов реального времени  литиевая батарея, срок работы 10 лет
 Настройка накопителя  технология SetMaker, USB-порт
 Условия эксплуатации:
  •  температура: от 0 до 50 °С
  • влажность: 80 % при 35 °С
 Масса, не более  800 г
 Габаритные размеры, мм  70 х 90 х 58
 Монтаж  DIN-рельс
 Характеристики питания DataBox-220 DataBox-24
 Гальваническая изоляция:
 - цепи питания – цепи интерфейса RS-485
D1500 В, 50 Гц> нет
 Номинальный диапазон напряжений питания прибора ~85…265 В, 50 Гц> 10…30 В
 Потребляемая мощность, не более 15 ВА 5 Вт
 Соответствие требованиям электробезопасности (ГОСТ 12.2.007.0)

Класс 2 Класс 3

* – этого объема памяти достаточно для записи 10 параметров с периодом 1 с в течение 200 суток

Настройка Накопителя-архиватора DataBox

Перед установкой Накопителя-архиватора в систему требуется провести его настройку (однократно) с помощью программы-конфигуратора SetMaker по USB-порту.
При настройке устанавливаются:

  • Дата и время часов реального времени
  • Адреса приборов
  • Скорость передачи данных
  • Тип протокола
  • Режимы записи в DataBox и в USB flash носитель
  • Перечень параметров для записи и их словесные названия для включения в протокол
  • Прочие параметры и режимы

Настройка накопителя-архиватора Data Box



Настройка накопителя-архватора Data Box



Обозначение при заказе

DataBox -

Где:

Номинальное напряжение питания: Пример обозначения при заказе:

DataBox-220

накопитель-архиватор с номинальным напряжением питания переменного тока ~85…265 В, 50 Гц.

220  -  ~85…265 В, 50 Гц
 24  -  10…30 В
