Счетчик импульсов ЭРКОН-315 одновременно выполняет функции трех счетчиков:
текущего счетчика импульсов- подсчитывает число импульсов в заданных пределах;
счетчика групп (партий) импульсов - подсчитывает число переполнений текущего счетчика импульсов;
счетчика суммарного числа импульсов - подсчитывает общее число поступивших импульсов.
По любым двум счетчикам счетчик импульсов формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из 7 возможных вариантов:

  • выше уставки;
  • ниже уставки;
  • попадание в интервал;
  • попадание вне интервала;
  • формирование импульса определенной длительности при достижении уставки;
  • формирование импульса в течение времени прихода определенного числа импульсов;
  • формирование импульсов при значениях, кратных уставке;
  • смена состояния импульсов при значениях, кратных уставке.

Функции предделителя и масштабирования позволяют переводить число импульсов в удобные физические единицы.



Счетчик импульсов ЭРКОН-315 наиболее подходит для решения многочисленных задач следующего типа:

  • подсчет числа изделий в партии (единиц продукции в упаковке, метраж кабеля в катушке) и формирование управляющего сигнала (смена упаковки, обрезка кабеля и замена катушки) - выполняет текущий счетчик импульсов,
  • подсчет числа партий (упаковок с изделиями, катушек с кабелем) и формирование сигнала, например, о смене групповой тары - выполняет счетчик партий импульсов,
  • подсчет общего числа изделий (общей длины кабеля) - выполняет суммарный счетчик импульсов.

Для решения других задач, связанных с подсчетом импульсов, рекомендуем счетчики импульсов еще двух типов:

  • ЭРКОН-325 - двухканальных счетчик импульсов, каждый канал которого по функциям близок к текущему счетчику импульсов в ЭРКОН-315;
  • ЭРКОН-615 - реверсивный счетчик импульсов, который обрабатывает потоки импульсов по двум входам и выполняет одну из пяти функций: суммирование входов, вычитание входов, суммирование входов с инверсией, суммирование по одному входу с управлением реверсом по другому входу, обработка квадратурных сигналов энкодеров с автоматическим определением направления счета (вращения).



Счетчики импульсов ЭРКОН-315 поддерживает протоколы MODBUS RTU и RNet, поэтому эти счетчики импульсов можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах. Выбор режимов работы и выполняемых функций счетчиков импульсов ЭРКОН-315 пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж счетчиков.

Функции счетчика импульсов



  • Одновременная работа трех счетчиков:
    • текущий счетчик – счетчик импульсов в пределах установленных границ счета
    • общий счетчик – счетчик суммарного количества импульсов
    • счетчик групп – число переполнений текущего счетчика (число групп или партий)
  • Формирование двух управляющих сигналов в зависимости от выполнения заданных условий на результат счета по двум любым счетчикам
  • Подсчет моточасов – включенного времени счетчика импульсов
  • Подсчет числа импульсов от внешних датчиков (герконов, валкодеров, концевых выключателей и т. п.) с выходами типа: «сухой контакт», транзистор с «открытым коллектором», активный логический сигнал
  • Сброс результата счёта с передней панели счетчика импульсов либо внешним дискретным сигналом (выбирается пользователем)
  • Блокирование работы всех счетчиков внешним дискретным сигналом
  • Деление частоты поступающих импульсов на заданное целое число
  • Индикация результата счета в единицах физической величины
  • Возможность оперативного контроля результатов любого из трех счетчиков

Общие сведения

  • Конфигурирование с передней панели счетчика импульсов или по технологии SetMaker
  • Защита от несанкционированного изменения параметров
  • Сохранение значений счета в энергонезависимой памяти при выключении питания
  • Обмен информацией по интерфейсу RS-485
  • Поддержка протоколов MODBUS RTU и RNet
  • Гальваническая изоляция между собой входов, выходов, интерфейса, питания прибора
  • Разъемный клеммный соединитель
  • Формирование напряжения 24 В для питания внешних устройств с помощью встроенного источника

Технические характеристики счетчика импульсов ЭРКОН-315

Диапазон значений счета -999...9999
Максимальная частота счетных импульсов 10 кГц
Минимальная длительность счетного импульса 50 мкс
Входные сигналы сухой контакт
NPN-транзистор с открытым коллектором
логический с инверсной логикой
Максимальный входной ток (вытекающий) для всех типов сигналов, не более 10 мА
Характеристики выходных сигналов:
тип выхода, количество электромеханическое реле, 2 шт.
тип контактов 1 группа на переключение
Максимальные значения коммутируемого напряжения:
постоянное напряжение 110 В
переменное напряжение 220 В (действующее значение)
Максимальные значения:
при работе с активной нагрузкой 5 А
при работе с индуктивной нагрузкой 3 А
Интерфейс RS-485
протокол Modbus, RNet
скорость до 115200 бит/с
число приборов в сети без повторителей до 128
Внутренний источник питания 24 В
120мА max до 35 °С
100мА max до 50 °С
Гальваническая изоляция цепей питания/входов/выходов/RS-485 1500 В, 50 Гц
Допустимый диапазон напряжений питания 85...265 В, 50 Гц
Условия эксплуатации температура 0...50 °С
влажность: 80% при 35 °С
Габариты 96х48х132 мм
Масса, не более 300 г
Гарантия 36 месяцев

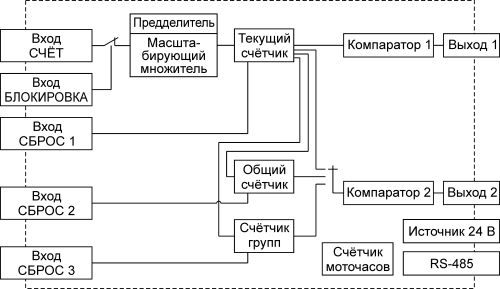

Функциональная схема счетчика импульсов ЭРКОН-315

Функциональная схема счетчика импульсов ЭРКОН-315



Обозначение при заказе

ЭРКОН-35 – – –

Где:

Количество каналов:   Пример обозначения счетчика импульсов при заказе:

ЭРКОН-315-220-Р-1

одноканальный счетчик импульсов с номинальным напряжением питания - 220 В, тип выхода - электромеханические реле, имеет программно-аппаратную поддержку интрефейса EIA/TIA (RS-485) и технологии SetMaker.

1 - один канал

Напряжение питания:
220 - номинальное переменное напряжение питания 220 В, допустимый диапазон 85...265 В, 50 Гц

Тип выхода:
Р - электромеханические реле

Наличие интерфейса:
1 - есть, поддержка технологии SetMaker
0 - нет
