Купить Промышленные стеклянные термометры, модель 32, V-форма (Wika)

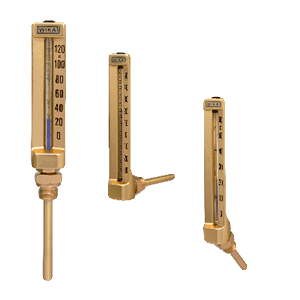

Промышленные стеклянные термометры, модель 32, V-форма (Wika)

В корзину Быстрый заказ Получить консультацию

Цена

2 548 руб.

Производитель

Wika

  • Технические характеристики
  • Вопросы и комментарии (0)
Промышленные стеклянные термометры, модель 32, V-форма (Wika)

Принцип измерения - жидкостное расширение. Диаметр погружаемого штока - 10мм. Корпус из алюминия, анодирован латунным лучом. Надписи выполнены специальной краской, защищённой анодным слоем.  Диапазоны измерения от -60 до +200 С. Прибор защищен от вибраций. Может применятся в различных отраслях.

Описание приборов

Принцип измерения жидкостное расширение
Погрешность по DIN 16 195
Утверждение типа сертификат немецкого Ллойда для прямой конструкции и конструкции 90 градусов
Допустимое рабочее давление на штоке макс. 6
Погружаемый шток (диаметр) 10 мм
6,5 мм при номинальном размере 200х36 с накидной гайкой M 24 х 1,5
Корпус алюминий, анодирован латунным слоем
Надписи выполнены специальной краской, защищённой анодным слоем
Устройства термометра стержнеобразный, призматический капилляр
Номинальный размер 110, 150 и 200 мм


Технические характеристики

  Номинальный размер 110 х 30 мм Номинальный размер 150 х 36 мм Номинальный размер 200 х 36 мм Вариантное исполнение (для всех номинальных размеров)
Конструкция присоединения конструкция E, внешняя резьба конструкция E, ввинчиваемые цапфы конструкция E, внешняя резьба конструкция З, накидная гайка
Прямая конструкция Внешняя резьба
G 1/2 A, M 20х1,5 (форма B в соотв. с DIN)
G 3/8 A, M 16x1,5 (форма B1 в соотв. с DIN)
ввинчиваемые цапфы вкручены в корпус
длина погружаемого штока = 30, 40, 63, 100, 160, 250, 400 мм
медный сплав
Внешняя резьба
G 1/2 A, M 20х1,5 (форма B в соотв. с DIN)
G 3/4 A, M 27x2
ввинчиваемые цапфы вкручены в корпус
длина погружаемого штока = 63, 100, 160, 250, 400 мм
медный сплав
Внешняя резьба
G 1/2 A, M 20х1,5 (форма B1 в соотв. с DIN)
G 3/4 A, M 27x2 (форма B в соотв. с DIN)
ввинчиваемые цапфы вкручены в корпус
длина погружаемого штока = 63, 100, 160, 250, 400 мм
медный сплав
накидная гайка
G 1/2 A, M 20х1,5 (форма C1 в соотв. с DIN)
G 3/4 A, M 16x1,5 (форма C в соотв. с DIN)
M 24x1,5 (форма F в соотв. с DIN)
соединительные элемент вкручен в корпус, съёмный
длина погружаемого штока:
Форма C1: 89, 126, 186, 276, 426 мм
Форма C: 93, 130, 190, 280, 430 мм
Форма F: 155, 215, 275, 295, 355, 415 мм
накидная гайка и соединительный элемент из медного сплава, трубка St.  35
Угловая конструкция в 90 градусов Внешняя резьба
G 1/2 A, M 20х1,5 (форма S в соотв. с DIN)
G 3/8 A, M 16x1,5 (форма S1 в соотв. с DIN)
ввинчиваемые цапфы вставлены в корпус, съёмные
длина погружаемого штока = 30, 40, 63, 100, 160, 250, 400 мм
медный сплав
Внешняя резьба
G 1/2 A, M 20х1,5 (форма S в соотв. с DIN)
G 3/4 A, M 27x2
ввинчиваемые цапфы вставлены в корпус, съёмные
длина погружаемого штока = 63, 100, 160, 250, 400 мм
медный сплав
Внешняя резьба
G 1/2 A, M 20х1,5 (форма S1 в соотв. с DIN)
G 3/4 A, M 27x2 (форма S в соотв. с DIN)
ввинчиваемые цапфы вставлены в корпус, съёмные
длина погружаемого штока = 63, 100, 160, 250, 400 мм
медный сплав
накидная гайка
G 1/2 A, M 20х1,5 (форма C1 в соотв. с DIN)
G 3/4 A, M 16x1,5 (форма C в соотв. с DIN)
M 24x1,5 (форма F в соотв. с DIN)
соединительные элемент вставлен в корпус, съёмный
длина погружаемого штока:
Форма C1: 89, 126, 186, 276, 426 мм
Форма C: 93, 130, 190, 280, 430 мм
Форма F: 155, 215, 275, 295, 355, 415 мм
накидная гайка и соединительный элемент из медного сплава, трубка St.  35
Угловая конструкция в 135 градусов Внешняя резьба
G 1/2 A, M 20х1,5
G 3/8 A, M 16x1,5
ввинчиваемые цапфы вкручены в корпус
длина погружаемого штока = 30, 40, 63, 100, 160, 250, 400 мм
медный сплав
Внешняя резьба
G 1/2 A, M 20х1,5
G 3/8 A, M 16x1,5
ввинчиваемые цапфы вкручены в корпус
длина погружаемого штока = 63, 100, 160, 250, 400 мм
медный сплав
Внешняя резьба
20х1,5 (форма B1 в соотв. с DIN)
G 3/4 A, M 27x2 (форма B в соотв. с DIN)
ввинчиваемые цапфы вкручены в корпус
длина погружаемого штока = 63, 100, 160, 250, 400 мм
медный сплав
накидная гайка
G 1/2 A, M 20х1,5 (форма C1 в соотв. с DIN)
G 3/4 A, M 16x1,5 (форма C в соотв. с DIN)
M 24x1,5 (форма F в соотв. с DIN)
соединительные элемент вкручен в корпус, съёмный
длина погружаемого штока:
Форма C1: 89, 126, 186, 276, 426 мм
Форма C: 93, 130, 190, 280, 430 мм
Форма F: 155, 215, 275, 295, 355, 415 мм
накидная гайка и соединительный элемент из медного сплава, трубка St.  35
Диапазоны -30...+50 C
0...60 C
0... 100 C
0... 120 C
0... 160 C
0... 400 C
-60...+50 C
-30...+50 C
0...60 C
0... 100 C
0... 120 C
0... 160 C
0... 400 C
-60...+50 C
-30...+50 C
0...60 C
0... 100 C
0... 120 C
0... 160 C
0... 400 C

Модель G 3200
W 3201
W 3202
G 3210
W 3211
W 3212
G 3200
W 3221
W 3222



Дополнительные опции:
- Двойное деление шкалы C/F
- Другие диапазоны показаний
- Ввинчиваемые цапфы из других материалов
- Защитные трубки из медного сплава, стали, CrNi-стали или других материалов
