Купить Манометр с мембранным разделителем. Модель 990.34 (Wika)

Манометр с мембранным разделителем. Модель 990.34 (Wika)

В корзину Быстрый заказ Получить консультацию

Цена

15 788 руб.

Производитель

Wika

  • Технические характеристики
  • Вопросы и комментарии (0)

                                                        Манометр 990.34 Wika ( с мембранным разделителем )




Описание:

Манометр ВИКА с мембранным разделителем для общепромышленного применения, тип 990.34, резьбовое присоединение.

Применение:
Для коррозийных, загрязнённых или горячих сред.
Химическая промышленность.
Нефтехимия.
Обработка воды.

Специальные особенности:
-все части конструкции заварены
-широкий выбор материалов
-применимо для высоких давлений

Присоединение к процессу:
Резьба G ½ В ( внутр.) по EN 837-1

Диапазоны и диаметр мембраны:Максимальный диапазон зависит от эффективного диаметра (  Mb ) мембраны и температуры процесса ( здесь макс. +50ºС )
Mb 22 мм: 0…1000 бар
Mb 29 мм: 0…600 бар
Mb 40 мм: 0…400 бар
Mb 52 мм: 0…160 бар

Материал частей, контактирующий со средой:
CrNi -сталь 316L
Mb 22 мм: Гасстелой С 276

Присоединение к процессу:
Манометры непосредственно завариваются, преобразователь скручивается через переходник.

Дополнительные варианты:
Присоединение к процессу:
-Резьба G ½ ( внутр. ), ½  NPT ( внешн. ) или ½  NPT ( внешн. )
-Другие по запросу

Материал частей, контактирующий со средой:
CrNi -сталь1.4571, 1.4435, 1.4539, Монель, Гастеллой С4, Гастеллой В2, Гастеллой С276, Инконель 600, Инколой 825, Титан

Присоединение к средству измерения:
-Сборка через охлаждающий элемент ( для непосредственного присоединения с манометром с температурой > +100 ºС )
-Сборка через капилляр ( свариваемый с верхней частью разделителя )

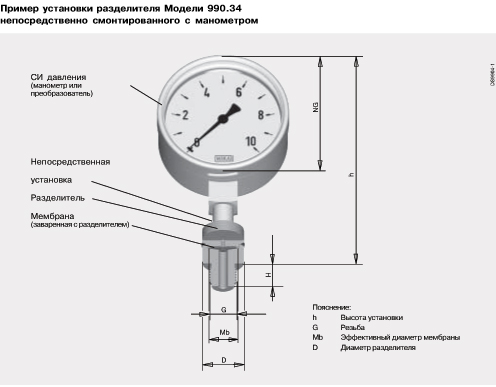

Размеры в мм

Манометр Размеры в мм Масса
Номинальный размер Mb D h в кг
НР 63 22 32 113 0,4
29 40 116 0,5
40 54 116 0,7
52 64 114 0,9
HP 100 22 32 167 0,7
29 40 170 0,8
40 54 170 1,0
52 64 168 1,2



Присоединение к процессу (G) Размеры в мм (H)
G 1/2 (внешняя) 20
G 1/2 (внутренняя) 19
G 1/4 (внешняя) 13
G 1/4 (внутренняя) 13
1/2 NPT (внешняя) 19
1/2 NPT (внутренняя) 15
1/4 NPT (внешняя) 13
1/4 NPT (внутренняя) 11


  Возможные комбинации:
Разделители модели 990.34 могут комбинироваться с манометрами с трубкой Бурдона, если следующие условия эксплуатации будут соблюдены:
-Манометр комбинируется непосредственно с разделителем.
-Передающая жидкость KN 2 – Силиконовое масло.
-Температурный диапазон       процесса: +10…+200 ºС                                                комнатной: +10…+40 ºС

окружающей: -20…+40ºС


Преобразователи давления:
Разделители модели 990.34 могут комбинироваться с преобразователями моделей S-10 или
UT-10, если следующие условия эксплуатации будут соблюдены:
-Преобразователь комбинируется сразделителем.
-Температурный диапазон    процесса: +10…+150 ºС
                                                        окружающей среды: -20…+40 ºС

Форма заказа:
Модель / Диаметр мембраны / Присоединение к процессу / Материал частей, контактирующей с измеряемой средой / Сборка, если требуется – длина капилляра / Жидкость заполнения / Модель манометра / Режим процесса, согласно опросному листу /

Гарантийные обязательства:
12 месяцев

Комплект поставки:
1. Прибор
2. Паспорт
3. Сертификат
