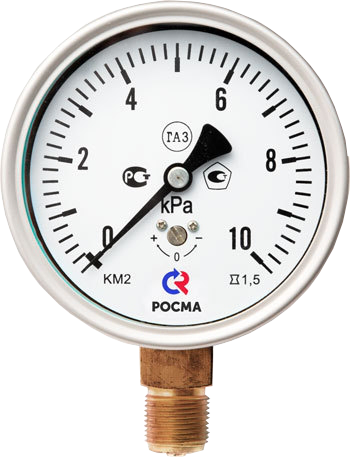

Манометры для измерения низких давлений газов Тип КМ (КМВ). (РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".
Тип КМ (КМВ). Манометр для измерения низких давлений газов (напоромер) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.
Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.
| Диаметр корпуса, мм | 63, 100, 150 |
| Класс точности | Ø63 - 1,5 (для КМ-12) / 2,5 Ø100, Ø150 - 1,5 |
| Диапазон показаний давлений, кПа | KМ - 0…2,5** / 4** / 6 / 10 / 16 / 25 / 40 / 60 KМВ** - −1…1,5 / −1…3; −0,8…0,8( −0,8…0,8*** / −1,25…1,25*** / −5…5*** / −8…8*** / −12,5…12,5*** ** — для Ø100, Ø150 *** — только Ø100 |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя. |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 Измеряемая среда: −65…+100 |
| Корпус | Ø63 - КМ-11 — IP40, сталь 10, цвет черный; КМ-12 — IP54, нержавеющая сталь 08Х18Н10 Ø100 - IP54, нержавеющая сталь 08Х18Н10 Ø150 - IP54, сталь 10, цвет черный |
| Кольцо | Ø63 - КМ-11 — нет; КМ-12 — нержавеющая сталь 08Х18Н10, байонетное Ø100 - нержавеющая сталь 08Х18Н10, байонетное Ø150 - сталь 10, цвет черный |
| Чувствительный элемент | (металлическая мембранная коробка) Медный сплав |
| Трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Ø63 - органическое, минеральное* Ø100, Ø150 - минеральное * — для КМ-12 |
| Штуцер | Медный сплав |
| Присоединение | Ø63 - радиальное, осевое Ø100, Ø150 - радиальное |
| Резьба присоединения | Ø63 - M12×1,5 Ø100, Ø150 - G½ / M20×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-002-4719015564-2008 ГОСТ 2405-88 |
Манометры КМ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| КМ-11 | 63 | 2,5 | IP40 | 0…6 / 10 / 16 / 25 / 40 / 60 | М12×1,5 | радиальное |
| осевое | ||||||
| КМ-12 | 63 | 1,5 | IP54 | 0…6 / 10 / 16 / 25 / 40 / 60 | М12×1,5 | радиальное |
| осевое | ||||||
| КМ-22 | 100 | 1,5 | IP54 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ / М20×1,5 | радиальное |
| КМ-31 | 150 | 1,5 | IP54 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ / М20×1,5 | радиальное |
Мановакуумметры КМВ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| КМВ-22 | 100 | 1,5 | IP54 | −1…1,5 / −1…3 / −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | G½ / М20×1,5 | радиальное |
| КМВ-22 с симметр. шкалами |
Карта заказа
| Тип | манометр | КМ |
| мановакуумметр | КМВ | |
| Диаметр корпуса | 63 мм | 1 |
| 100 мм | 2 | |
| 150 мм | 3 | |
| Материал корпуса | сталь | 1 |
| нержавеющая сталь | 2 | |
| Присоединение (расположение штуцера) | радиальное | Р |
| осевое | Т | |
| Диапазон показаний давлений, кПа | КМ | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| КМВ | −1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 |
|
| Резьба присоединения | 63 мм | М12×1,5 |
| 100, 150 мм | G½ / М20×1,5 | |
| Класс точности | 63 мм | 1,5 / 2,5 |
| 100, 150 мм | 1,5 |
Пример обозначения:
КМ − 22Р. (0−10 кПа) G½. 1,5
Дополнительные опции
| Наименование услуги | Тип |
|---|---|
| Указатель предельных значений (нержавеющая сталь) | КМ-12, 22, 31 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | КМ, КМВ |
| Кнопочный запорный клапан АГ-М | КМ, КМВ |
| Индивидуальная шкала | КМ-11, 12 |
| КМ-22 | |
| Свидетельство о поверке к нумерованному прибору | КМ, КМВ |
| Протокол поверки к нумерованному прибору | КМ, КМВ |
| Индивидуальный паспорт на нумерованный прибор | КМ, КМВ |
| Первичная заводская поверка | КМ, КМВ |
| Периодическая поверка | КМ, КМВ |
| Пломбировка манометра (под заказ) | КМ-12 |
| КМ-22 | |
| Ремонт | КМ, КМВ |
| Очистка прибора от загрязнений (мазут, краска и пр.) | КМ, КМВ |
