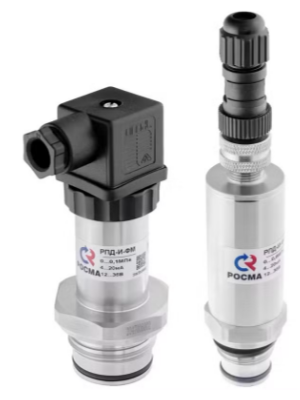

Датчики давления с фронтальной мембраной, модель с11 Тип РПД-И-ФМ, модель с11 (РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".
Тип РПД-И-ФМ, модель с11. Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.
Наличие дополнительного уплотнения на модели с11 позволяет использовать датчики для измерения вязких, загрязненных или кристаллизующихся сред, которые могут забить канал давления обычного технологического соединения.
Благодаря конструкции модели мембрана датчика может быть промыта или пропарена.
Область применения: пищевая и фармацевтическая промышленность.
| Класс точности | 0,5 |
| Диапазон рабочих температур, °C | Окружающая среда: −10…+100 Измеряемая среда: −10…+100 |
| Выходной сигнал, мА | 4…20 |
| Напряжение питания, В | 12…36 |
| Потребляемая мощность, Вт | Не более 1 |
| Время отклика, мс | ≤5 |
| Корпус и штуцер | IP65, нержавеющая сталь 08Х17Н13М2 |
| Электрическое присоединение | Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице) Разъем М12х1 (4 pin) пластик* * — под заказ |
| Резьба присоединения | G½; G1 - фронтальная мембрана с уплотнением по торцу |
| Межповерочный интервал | 5 лет |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | НСРП. 421262.001ТУ ГОСТ 22520–85 |
Диапазон рабочих температур, °C
| РПД-И-ФМ c11 | G½ | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
| G1 | 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | |
| РПД-ИВ-ФМ c11 | G½ | −0,1...0,3 / 0,5 / 0,9 |
| G1 |
Датчики давления РПД-И-ФМ, модель с11
| Тип | Класс точности | Выходной сигнал | Диапазон измерений давлений, МПа | Резьба присоединения |
|---|---|---|---|---|
| РПД-И-ФМ c11 | 0,5 | 4…20 мА | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ |
| 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G1 | |||
| РПД-И-ФМ с11 разъем М12х1 |
0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ | ||
| 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G1 | |||
| РПД-ИВ-ФМ c11 | 0,5 | 4…20 мА | -0,1...0,3 / 0,5 / 0,9 | G½ |
| G1 | ||||
| РПД-ИВ-ФМ с11 разъем М12х1 |
G½ | |||
| G1 |
Карта заказа
| Тип | датчик давления | РПД |
| Измеряемое давление | избыточное | И |
| Тип присоединения | фронтальная мембрана | ФМ |
| Диапазон измерений давлений, МПа | РПД-И-ФМ | 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
| РПД-ИВ-ФМ | −0,1...0,3 / 0,5 / 0,9 | |
| Выходной сигнал, мА | 4…20 | |
| Резьба присоединения | G½ / G1 | |
| Класс точности | 0,5 | |
| Исполнение | с уплотнением по торцу мембраны | с11 |
| Разъем | пластиковый L-разъём | – |
| пластиковый М12х1 (4 pin) | М12х1 | |
Пример обозначения:
РПД-И-ФМ (0–0,4 МПа) (4–20 мА) G½. 0,5 с11
Дополнительные опции
| Наименование услуги |
|---|
| Свидетельство о поверке к прибору |
| Протокол поверки к прибору |
| Индивидуальный паспорт на прибор |
| Первичная заводская поверка |
| Периодическая поверка |
