Описание прибора:
Указатель температуры и давления УТД1 разработан для водогрейных котлов и теплоагрегатов и предназначен для измерения давления и температуры. Прибор стрелочного типа, не имеет электрического питания.

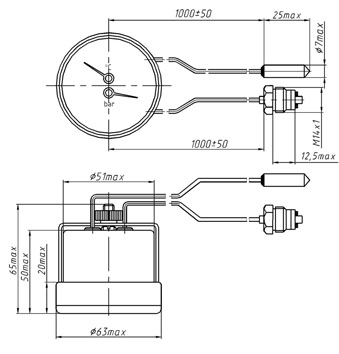

На стрелочной индикаторной части прибора расположены две шкалы, соответственно, измеряемых давления и температуры. По принципу действия прибор является манометрическим по двум каналам. Приборная часть индикатора связана с местами присоединения к среде измерения тонкими капиллярами, на концах которых установлены штуцерные соединители отбора давления и термобаллон.
Приборы выпускаются по ТУ 4210-048-00225590-2004
Технические параметры прибора:
| Параметр
|
Значение
|
| Класс точности
|
4
|
| Диаметр корпуса, мм
|
60
|
| Диапазон рабочих температур
|
+5 до +40 °С ( исполнение УХЛ4.2 )
|
| Корпус
|
сталь
|
| Штуцер, капилляр, термобаллон
|
медный сплав
|
| Стекло
|
органическое, силикатное
|
| Пределы показаний
|
0…4; 6; 10; 16 кгс/см2 0…150 °С
|
| Степень защиты
|
IP40
|
| Устойчивость к вибрации, Гц
|
от 5 до 35 с амплитудой0,35 мм
|
| Резьба
|
М14*1-8g
|
| Масса, кг
|
0,3
|
Гарантийные обязательства:
12 месяцев
Комплект поставки:
1. Прибор
2. Паспорт
