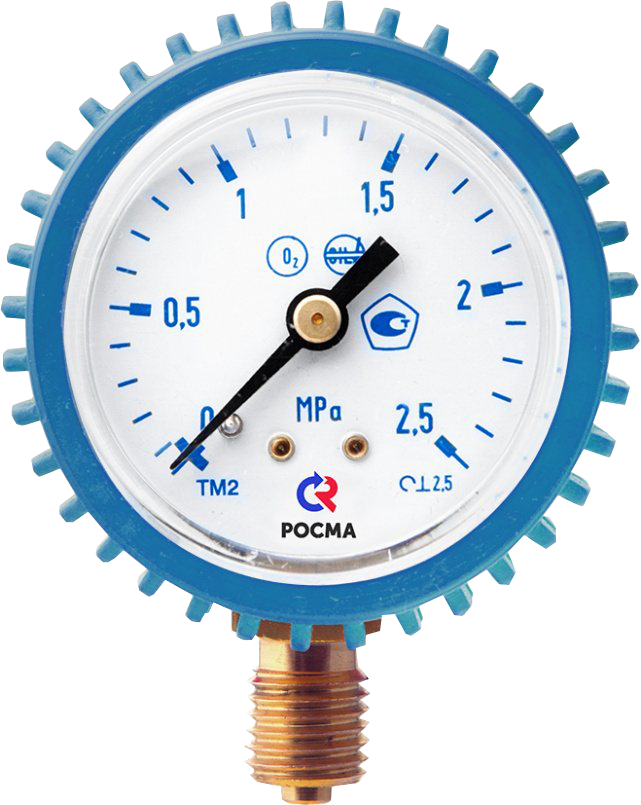

Манометры сварочные Тип ТМ-210, серия 10. (РОСМА)
Быстрый заказЦена
— 370 руб.Производитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".
Тип ТМ, серия 10. Сварочный (газовый) манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах. При этом среда должна быть неагрессивна к медным сплавам, а максимальная температура не превышать 120 °C. Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях прибор комплектуется защитным резиновым кожухом. Цвет кожуха зависит от типа газа, для которого предназначен данный манометр. Для кислородного манометра он голубой, для ацетиленового — серый, для пропанового — красный, а черный цвет кожуха используется для других газов. Приборы изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды.
Область применения:применяются в баллонных редукторах и регуляторах.
Могут комплектоваться защитным резиновым кожухом.
| Диаметр корпуса, мм | 50 |
| Класс точности | 2,5 |
| Диапазон показаний давлений, МПа | 0…40 (см. таблицу 1) |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 Измеряемая среда: −50…+120 |
| Корпус | IP40, сталь 10, цветовое кодирование (см. таблицу 1) |
| Чувствительный элемент, трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий |
| Стекло | Органическое |
| Штуцер | Медный сплав |
| Присоединение | Радиальное |
| Резьба присоединения | M12×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация |
ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-210 | 50 | 2,5 | О2 (кислород) — 0…0,1 / 1 / 2,5 / 16 / 25 / 40 | М12×1,5 | радиальное |
| С2Н2 (ацетилен) — 0…0,4 / 4 | |||||
| С3Н8 (пропан) — 0…0,6 | |||||
| другие газы — 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 |
Карта заказа
| Тип | манометр | ТМ |
| Диаметр корпуса, мм | 50 | 2 |
| Материал корпуса | сталь, цветовое кодирование (см. таблицу 1) |
1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | кислород | 0…0,1 / 1 / 2,5 / 16 / 25 / 40 |
| ацетилен | 0…0,4 / 4 | |
| пропан | 0…0,6 | |
| другие газы | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 | |
| Резьба присоединения | М12×1,5 | |
| Класс точности | 2,5 | |
| Измеряемая среда | кислород | O2 |
| ацетилен | C2H2 | |
| пропан | C3H8 |
Пример обозначения:
ТМ – 210Р. 00 (0–2,5 МПа) M12×1,5. 2,5 О2
Дополнительные опции
| Наименование услуги | Тип |
|---|---|
| Защитный кожух | ТМ |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ |
| Свидетельство о поверке к нумерованному прибору | ТМ |
| Протокол поверки к нумерованному прибору | ТМ |
| Индивидуальный паспорт на нумерованный прибор | ТМ |
| Первичная заводская поверка | ТМ |
| Периодическая поверка | ТМ |
| Обезжиривание прибора под кислород (+паспорт + знак О2 на циферблате) | ТМ |
