Манометры промышленные коррозионностойкие виброустойчивые Тип ТМ (ТВ, ТМВ), серия 21. (РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".

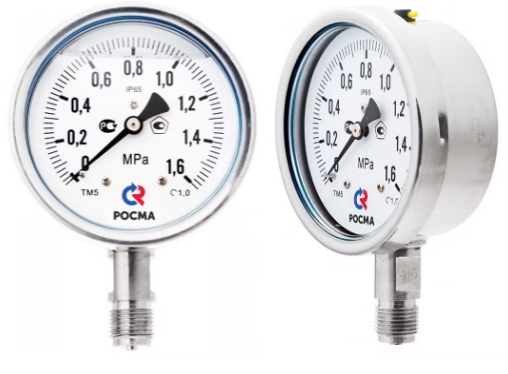

Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий применяется для измерения избыточного, вакуумметрического и мановакуумметрического давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
При измерении давления с высокими динамическими нагрузками необходимо заполнить манометр глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
Диаметр корпуса, мм | 40, 50, 63, 100, 150, 160* * — под заказ |
Класс точности | Ø40, 50 - 2,5 Ø63 - 1,5 Ø100, 150, 160 - 1,0 |
Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
Диапазон рабочих температур, °C | Окружающая среда: −60…+60 (без заполнения) −20…+60 (с заполнением глицерином ПК-94) −60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: −60…+200 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −60…+150 (с заполнением силиконом ПМС-50) |
Корпус | IP65, нержавеющая сталь 08Х17Н13М2 Опция: IP67 (Ø100, 150, 160) |
Кольцо | Нержавеющая сталь 08Х17Н13М2 Ø40, 50, 63 — завальцованное Ø63 — байонетное (опция) Ø100, 150, 160 — байонетное |
Штуцер, чувствительный элемент, трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 |
Циферблат | Алюминий, шкала черная на белом фоне |
Стекло |
Органическое Опция: минеральное многослойное безопасное — триплекс (Ø 100, 150, 160) |
Присоединение | Радиальное — Ø40, 50, 63, 100, 150, 160 Осевое — Ø40, 50, 63 Эксцентрическое — Ø100, 150, 160 |
Корректор нуля | Органическое Опция: на стрелке (Ø 100, 150, 160) |
Межповерочный интервал | 2 года |
Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405–88 |
Диапазон показаний давлений, МПа
ТМ | Ø40, 50 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
Ø63 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | |
Ø100, 150, 160 | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | |
ТВ | Ø40, 63, 100, 150, 160 | −0,1…0 |
ТМВ | Ø63 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Ø100, 150, 160 | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Резьба присоединения**
Ø40 | G⅛ / M10×1 / NPT⅛ |
Ø50 | G¼ / M12×1,5 / NPT¼ |
Ø63 | G¼ / M12×1,5 / NPT¼ |
Ø100, 150, 160 | G½ / M20×1,5 / NPT½ |
** — под заказ другие резьбы
Карта заказа
Тип | манометр | ТМ |
вакуумметр | ТВ | |
мановакуумметр | ТМВ | |
Диаметр корпуса, мм | 40 | 1 |
50 | 2 | |
63 | 3 | |
100 | 5 | |
150, 160 | 6 | |
Материал корпуса | нержавеющая сталь | 2 |
Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
Присоединение (расположение штуцера) | радиальное | Р |
радиальное со скобой | РС | |
радиальное с задним фланцем | РКТ | |
осевое | Т | |
осевое со скобой | ТС | |
осевое с передним фланцем | ТКП | |
осевое с задним фланцем | ТКТ | |
эксцентрическое | ТЭ | |
эксцентрическое со скобой | ТЭС | |
эксцентрическое с передним фланцем | ТЭКП | |
эксцентрическое с задним фланцем | ТЭКТ | |
Гидрозаполнение | нет | 0 |
глицерин | 1 | |
силикон | 2 | |
Электроконтактная приставка | нет | 0 |
Диапазон показаний давлений, МПа | ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
ТВ | −0,1…0 | |
ТМВ | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
Резьба присоединения | Ø40 | G⅛ / M10×1 / NPT⅛ |
Ø50 | G¼ / M12×1,5 / NPT¼ | |
Ø63 | G¼ / M12×1,5 / NPT¼ | |
Ø100, 150, 160 | G½ / M20×1,5 / NPT½ | |
Класс точности | Ø40, 50 | 2,5 |
Ø63 | 1,5 | |
Ø100, 150, 160 | 1,0 | |
Опция | Ø63 | − |
Байонет |
Пример обозначения:
ТМ − 521Р. 10 (0−1,6 МПа) G½. 1,0
Манометры ТМ серии 21
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
---|---|---|---|---|---|
ТМ-121 | 40 | 2,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G⅛ / М10×1 | радиальное |
осевое | |||||
0…16 / 25 / 40 | G⅛ / М10×1 | радиальное | |||
осевое | |||||
ТМ-221 | 50 | 2,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное |
осевое | |||||
0…16 / 25 / 40 | G¼ / М12×1,5 | радиальное | |||
осевое | |||||
ТМ-321 | 63 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное |
осевое | |||||
радиальное байонет | |||||
осевое байонет | |||||
0…16 / 25 / 40 / 60 | радиальное | ||||
осевое | |||||
радиальное байонет | |||||
осевое байонет | |||||
0…100 | радиальное | ||||
осевое | |||||
радиальное байонет | |||||
ТМ-521 | 100 | 1 | 0…0,06 | G½ / М20×1,5 | радиальное |
эксцентрическое | |||||
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | радиальное | ||||
эксцентрическое | |||||
0…16 / 25 / 40 / 60 | радиальное | ||||
эксцентрическое | |||||
0…100 | радиальное | ||||
эксцентрическое | |||||
ТМ-621 | 150 / 160* | 1 | 0…0,06 | G½ / М20×1,5 | радиальное |
эксцентрическое | |||||
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | радиальное | ||||
эксцентрическое | |||||
0…16 / 25 / 40 / 60 | радиальное | ||||
эксцентрическое | |||||
0…100 | радиальное | ||||
эксцентрическое |
Вакуумметры ТВ серии 21
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
---|---|---|---|---|---|
ТВ-121 | 40 | 2,5 | −0,1…0 | G⅛ / М10×1 | осевое |
ТВ-321 | 63 | 1,5 | G¼ / М12×1,5 | радиальное | |
осевое | |||||
радиальное байонет | |||||
осевое байонет | |||||
ТВ-521 | 100 | 1 | G½ / М20×1,5 | радиальное | |
эксцентрическое | |||||
ТВ-621 | 150 / 160* | 1 | радиальное | ||
эксцентрическое |
Мановакуумметры ТМВ серии 21
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|
---|---|---|---|---|---|---|
ТМВ-321 | 63 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / М12×1,5 | радиальное | |
осевое | ||||||
радиальное байонет | ||||||
осевое байонет | ||||||
ТМВ-521 | 100 | 1 | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное | |
эксцентрическое | ||||||
ТМВ-621 | 150 / 160* | 1 | радиальное | |||
эксцентрическое |
* — под заказ
Дополнительные опции
Наименование услуги | Тип |
---|---|
Безопасное стекло (триплекс), с установкой |
ТМ (ТВ-ТМВ)-521 |
ТМ (ТВ, ТМВ)-621 | |
Стрелка с корректором нуля, с установкой |
ТМ (ТВ, ТМВ)-521, 621 |
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ (ТВ, ТМВ)-321, 521, 621 (кроме завальцованных) |
ТМ (ТВ, ТМВ)-321, 521, 621 (кроме завальцованных) + рукав | |
Объединение с разделителем (РМ-К11, РМ-М31) | ТМ-321, 521, 621 (кроме завальцованных) |
Фланец, с установкой |
ТМ (ТВ, ТМВ)-321Р, 321Т |
задний для ТМ (ТВ, ТМВ)-521Р, -521ТЭ | |
передний для ТМ (ТВ, ТМВ)-521ТЭ | |
задний для ТМ (ТВ, ТМВ)-621Р, -621ТЭ | |
передний для ТМ (ТВ, ТМВ)-621ТЭ | |
Скоба, тип 1 (прямая) | ТМ (ТВ, ТМВ)-121Т |
ТМ (ТВ, ТМВ)-221Т, -321Т | |
Скоба, тип 2 (баттерфляй) | ТМ (ТВ, ТМВ)-321Т |
Скоба, с установкой | ТМ (ТВ, ТМВ)-521Т |
ТМ (ТВ, ТМВ)-621Т | |
Указатель предельных значений (нержавеющая сталь) | ТМ (ТВ, ТМВ)-521, -621 |
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ (ТВ, ТМВ)-521, -621 |
ТМ (ТВ, ТМВ)-121, -221, -321 | |
Контрольная стрелка, с установкой | ТМ-521 |
ТМ-621 | |
Исполнение корпуса с IP67 | ТМ (ТВ, ТМВ)-521, -621 |
Исполнение штуцера с резьбой NPT | ТМ (ТВ, ТМВ)-321, -521, -621 |
Индивидуальная шкала | ТМ (ТВ, ТМВ)-121, -221, -321 |
ТМ (ТВ, ТМВ)-521, -621 | |
Фосфоресцирующая шкала и стрелка | ТМ (ТВ, ТМВ)-521 |
Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) |
Протокол поверки к нумерованному прибору | ТМ (ТВ, ТМВ) |
Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) |
Обезжиривание прибора под кислород (+паспорт +знак О2 на циферблате) | ТМ (ТВ, ТМВ) без гидрозаполнения, кроме ТМ (ТВ, ТМВ)-121, -221, -321 |
ТМ (ТВ, ТМВ)-121, -221, -321 | |
Нанесение на циферблат индивидуальных знаков | ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-121, 221, 321 |
ТМ (ТВ, ТМВ)-121, -221, -321 | |
Первичная заводская поверка | ТМ (ТВ, ТМВ) |
Периодическая поверка | ТМ (ТВ, ТМВ) |
Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ)-521, -621 |
Ремонт (кроме ТМ-121, -221) | ТМ (0–1,6 МПа) |
ТМ (2,5–40 МПа) | |
ТМ (60–100 МПа) | |
ТВ | |
ТМВ | |
Ремонт (завальцованные ТМ) | ТМ (0-1,6МПа) |
ТМ (2,5–40 МПа) | |
ТМ (60–100 МПа) | |
ТВ | |
ТМВ | |
Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) |
Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).
Гидрозаполнение.
Диаметр корпуса, мм | Объем жидкости в приборе, мл |
---|---|
40 | 22 |
50 | 35 |
63 | 60 |
100 | 260 |
150 | 640 |
Манометр коррозионностойкий выполнен полностью из нержавеющей стали, что позволяет применять его в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Промышленные манометры этой серии имеют повышенную устойчивость к воздействию окружающей среды — степень защиты приборов IP65.
Манометр может использоваться в сборе с мембранным разделителем сред РМ. Услуга по объединению ТМ с РМ доступна к заказу при оформлении заявки. Также есть возможность поставки манометра с фланцем, со скобой, с указателем предельного значения.
Все доступные варианты исполнения корпуса и сопутствующие услуги представлены в разделе «Дополнительные опции» выше.
