Манометры виброустойчивые Тип ТМ (ТВ, ТМВ), серия 20. (РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".
Тип ТМ (ТВ, ТМВ), серия 20. Промышленный манометр в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом
Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60 °C, силиконом — от -60 до +60 °C.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.

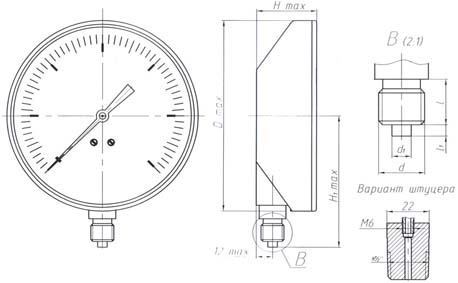

Диаметр корпуса, мм | 50, 63, 100, 150, 160* * — под заказ |
Класс точности |
Ø50 - 2,5
Ø63 - 1,5
Ø100, 150, 160 - 1,0
|
Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
Диапазон рабочих температур, °C | Окружающая среда: −60…+60 (без заполнения) −20…+60 (с заполнением глицерином ПК-94) −60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: −50…+150 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −50…+150 (с заполнением силиконом ПМС-50) |
Корпус | IP65, нержавеющая сталь 08Х18Н10 Опция: IP66 (Ø100, 150, 160) |
Кольцо | Нержавеющая сталь 08Х18Н10 Ø63 — байонетное (опция) Ø50, 63 — завальцованное Ø100, 150, 160 — байонетное |
Чувствительный элемент, трибко-секторный механизм | Медный сплав |
Циферблат | Алюминий, шкала черная на белом фоне |
Стекло |
Органическое
Минеральное многослойное безопасное (триплекс) - для ТМ-320Р на 100МПа и, опционально, для Ø100, 150, 160
|
Штуцер | Медный сплав |
Присоединение | Радиальное — Ø50, 63, 100, 150, 160 Осевое — Ø50, 63 (кроме 100 МПа), 100 Эксцентрическое — Ø100,150,160 |
Резьба присоединения**** |
Ø 50, 63 - G¼, M12×1,5
Ø100, 150, 160 - G½, M20×1,5
**** — под заказ другие резьбы
|
Межповерочный интервал |
2 года
|
Климатическое исполнение |
Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
|
Техническая документация |
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88 |
Диапазон показаний давлений, МПа
ТМ | Ø50 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
Ø63, 100 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** | |
Ø150, 160 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60*** | |
ТВ | Ø63, 100, 150, 160 | −0,1…0 |
ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
** — только для радиальных Ø63
*** — только для радиального исполнения
Манометры ТМ серии 20
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
---|---|---|---|---|---|
ТМ-220 | 50 | 2,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное |
осевое | |||||
0…16 / 25 / 40 | радиальное | ||||
осевое | |||||
ТМ-320 | 63 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное |
осевое | |||||
радиальное байонет | |||||
осевое байонет | |||||
0…16 / 25 / 40 / 60 | радиальное | ||||
осевое | |||||
радиальное байонет | |||||
осевое байонет | |||||
0…100 | радиальное | ||||
ТМ-520 | 100 | 1 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное |
осевое или эксцентрическое | |||||
0…16 / 25 / 40 / 60 | радиальное | ||||
осевое или эксцентрическое | |||||
ТМ-620 | 150 / 160* | 1 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное |
эксцентрическое | |||||
0…16 / 25 / 40 / 60 | радиальное | ||||
0…16 / 25 / 40 | эксцентрическое |
Вакуумметры ТВ серии 20
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
---|---|---|---|---|---|
ТВ-320 | 63 | 1,5 | −0,1…0 | G¼ / М12×1,5 | радиальное |
осевое | |||||
радиальное байонет | |||||
осевое байонет | |||||
ТВ-520 | 100 | 1 | G½ / М20×1,5 | радиальное | |
осевое или эксцентрическое | |||||
ТВ-620 | 150 / 160* | 1 | радиальное | ||
эксцентрическое |
Мановакуумметры ТМВ серии 20
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
---|---|---|---|---|---|
ТМВ-320 | 63 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / М12×1,5 | радиальное |
осевое | |||||
радиальное байонет | |||||
осевое байонет | |||||
ТМВ-520 | 100 | 1 | G½ / М20×1,5 | радиальное | |
осевое или эксцентрическое | |||||
ТМВ-620 | 150 / 160* | 1 | радиальное | ||
эксцентрическое |
* — под заказ
Карта заказа
Тип | манометр | ТМ |
вакуумметр | ТВ | |
мановакуумметр | ТМВ | |
Диаметр корпуса, мм | 50 | 2 |
63 | 3 | |
100 | 5 | |
150, 160 | 6 | |
Материал корпуса | нержавеющая сталь |
2 |
Материал штуцера и чувствительного элемента | медный сплав | 0 |
Присоединение (расположение штуцера) | радиальное | Р |
радиальное с задним фланцем |
РКТ | |
осевое | Т | |
осевое со скобой | ТС | |
осевое с передним фланцем | ТКП | |
осевое с задним фланцем | ТКТ | |
эксцентрическое | ТЭ | |
эксцентрическое со скобой |
ТЭС | |
эксцентрическое с передним фланцем |
ТЭКП | |
эксцентрическое с задним фланцем |
ТЭКТ | |
Гидрозаполнение | нет | 0 |
глицерин | 1 | |
силикон | 2 | |
Электроконтактная приставка | нет | 0 |
Диапазон показаний давлений, МПа | ТМ | 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
ТВ | −0,1…0 | |
ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
Резьба присоединения | Ø50, 63 | G¼ / М12×1,5 |
Ø100, 150, 160 | G½ / М20×1,5 | |
Класс точности | Ø50 | 2,5 |
Ø63 | 1,5 | |
Ø100, 150, 160 | 1,0 | |
Опция | Ø63 | — |
Байонет |
Пример обозначения:
ТМ − 520Р. 10 (0–1 МПа) G½. 1,0
Дополнительные опции
Наименование услуги | Тип |
---|---|
Безопасное стекло (триплекс), с установкой |
ТМ (ТВ, ТМВ)-520 |
ТМ (ТВ, ТМВ)-620 | |
Стрелка с корректором нуля, с установкой | ТМ (ТВ, ТМВ)-520, 620 |
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ (ТМВ)-320, 520, 620 (кроме завальцованных) |
ТМ (ТМВ)-320, 520, 620 (кроме завальцованных) + рукав | |
Объединение с разделителем (РМ-К11, РМ-М31) | ТМ-320, 520, 620 (кроме завальцованных) |
Фланец, с установкой | ТМ (ТВ, ТМВ)-320Р, -320Т |
задний для ТМ (ТВ, ТМВ)-520Р, -520Т | |
передний для ТМ (ТВ, ТМВ)-520Т | |
задний для ТМ (ТВ, ТМВ)-620Р, -620Т | |
передний для ТМ (ТВ, ТМВ)-620Т | |
Скоба, тип 1 (прямая) | ТМ (ТВ, ТМВ)-220Т, -320Т |
Скоба, тип 2 (баттерфляй) | ТМ (ТВ, ТМВ)-320Т |
Скоба, с установкой | ТМ (ТВ, ТМВ)-520Т |
ТМ (ТВ, ТМВ)-620Т | |
Указатель предельных значений (нержавеющая сталь) | ТМ (ТВ, ТМВ)-520, -620 |
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ (ТВ, ТМВ)-520, -620 |
ТМ (ТВ, ТМВ)-220, -320 | |
Контрольная стрелка, с установкой | ТМ-520 |
ТМ-620 | |
Исполнение корпуса с IP66 | ТМ (ТВ, ТМВ)-520, -620 |
Исполнение штуцера с резьбой NPT | ТМ (ТВ, ТМВ) |
Индивидуальная шкала | ТМ (ТВ, ТМВ)-220, -320 |
ТМ (ТВ, ТМВ)-520, -620 | |
Фосфоресцирующая шкала и стрелка | ТМ (ТВ, ТМВ)-520 |
Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) |
Протокол поверки к нумерованному прибору | ТМ (ТВ, ТМВ) |
Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) |
Обезжиривание прибора под кислород (+паспорт +знак О2 на циферблате) | ТМ (ТВ, ТМВ) без гидрозаполнения, кроме ТМ (ТВ, ТМВ)-220, -320 |
ТМ (ТВ, ТМВ)-220, -320 | |
Нанесение на циферблат индивидуальных знаков | ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-220, -320 |
ТМ (ТВ, ТМВ)-220, -320 | |
Первичная заводская поверка | ТМ (ТВ, ТМВ) |
Периодическая поверка | ТМ (ТВ, ТМВ) |
Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ)-520, -620 |
Ремонт (кроме ТМ-220) | ТМ (0–1,6 МПа) |
ТМ (2,5–40 МПа) | |
ТМ (60–100 МПа) | |
ТВ | |
ТМВ | |
Ремонт (завальцованные ТМ) | ТМ (0-1,6МПа) |
ТМ (2,5–40 МПа) | |
ТМ (60–100 МПа) | |
ТВ | |
ТМВ | |
Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) |
Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).
Гидрозаполнение:
Диаметр корпуса, мм | Объем жидкости в приборе, мл |
---|---|
50 | 35 |
63 | 60 |
100 | 260 |
150 | 640 |
