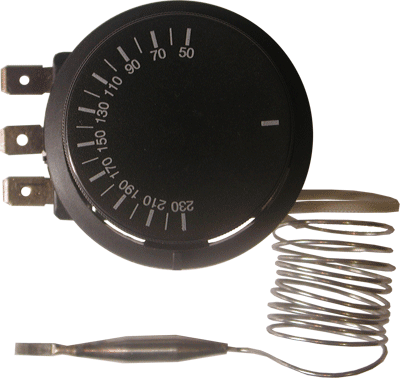

Термостат капиллярный ДР-Т-2

Термостаты капиллярные с переключающимися контактами предназначены для регулирования температуры воздуха, жидких и газовых сред, для электрических водонагревателей, посудомоечных и стиральных машин, сушильных машин, электрических печей и т. п. Принцип работы основан на свойстве объемного температурного расширения. В медной погружной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Технические характеристики

Диапазоны регулирования температуры  -35...35ºС  -35...150ºС  -35...320ºС  0...40ºС  10...60ºС  30...110ºС  30...230ºС  50...230ºС  50...320ºС  Точность  ±4...9ºС (в зависимости от диапазона)  Дифференциал  2...9ºС; 5...10ºС  Коммутационная способность реле  ~16А, 220В (при активной нагрузке)  Крепление  Щитовое

Диапазон  Длина капилляра  Длина термобаллона  -35...35ºС  940 мм  115 мм  -35...150ºС  940 мм  60 мм  -35...320ºС  940 мм  46 мм  0...40ºС  940 мм  135 мм  10...60ºС  850 мм  135 мм  30...110ºС  900 мм  74 мм  30...230ºС  940 мм  46 мм  50...230ºС  940 мм  46 мм  50...320ºС  900 мм  105 мм

Габаритные размеры
