UНормирующие измерительные преобразователи НПСИ-ТС предназначен для преобразования сигналов термометров сопротивления (ТС) и потенциометрических датчиков в унифицированный токовый сигнал 0…5 мА, 0…20 мА, 4…20 мА
- Программный выбор 10 типов ТС (по 7-13 диапазонов)
- Линеаризация НСХ термометров сопротивления
- Работа с ТС по 4-х, 3-х и 2-х проводной схеме подлючения
- Компенсация сопротивления проводов при 2-х проводной схеме подключения
Общие сведения
- Гальваническая изоляция между собой входов, выходов, питания прибора
- Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
- Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
- Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
- Ограничение доступа к конфигурированию с помощью пароля
- Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
- Разъемные винтовые клеммы обеспечивают простой монтаж
- Высокая точность преобразования 0,1 %
- Расширенный диапазон рабочих температур -40…70 °С
- Высокая температурная стабильность (0,0025 % / градус, 0,005 % / градус)
- Диапазон напряжений питания 85…265 В переменного тока, 10...36 В постоянного тока
Конфигурирование с передней панели
Пользователь с передней панели выбирает:
- Тип входного сигнала
- Диапазон входного сигнала
- Диапазон выходного токового сигнала (0…5, 0…20, 4…20 мА)
- Величину компенсирующей поправки при 2-х проводной схеме подключения
- Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
- Наличие индикации уровня выходного сигнала бар-графом (есть/нет)
Применение программируемых измерительных преобразователей обеспечивает
- Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция рабочего спая термопары, преобразователя и потребителя токового сигнала
- Защиту от электромагнитных помех при передачи сигналов на большие расстояния в условиях сильных промышленных воздействий
- Экономию затрат на соединительные провода при больших расстояниях между первичным датчиком и вторичным прибором - передача измеренного сигнала на удаленные вторичные приборы происходит по стандартным электротехническим проводам
- Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
- Гибкость при проектировании и наладке
- Унификацию сигналов в системе
Область применения
Системы измерения, сбора данных, контроля и регулирования температуры в технологических процессах в различных отраслях промышленности:
- Энергетика
- Металлургия
- Химическая промышленность
- Нефтяная промышленность
- Газовая промышленность
- Машиностроение
- Пищевая промышленность
- Перерабатывающая промышленность
- Научные исследования
- и многие другие отрасли...
Технические характеристики
| Предел основной допускаемой погрешности преобразования, не более | 0,1 % | |
| Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С | 0,005 % / градус | |
| Дополнительная погрешность компенсации термо-ЭДС холодного спая во всем диапазоне, не более |
± 1 °С | |
| Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более |
0,02 % | |
| Диапазоны выходного токового сигнала (программируется пользователем) |
4…20 мА 0…20 мА 0…5 мА |
|
| Диапазон линейности выходного тока (для диапазона) | 3,8…20,5 мА (4…20 мА) 0…20,5 мА (0…20 мА) 0…5,1 мА (0…5 мА) |
|
| Аварийные уровни выходного сигнала (для диапазона | высокий | низкий |
| 21,5 мА (4…20 мА) 21,5 мА (0…20 мА) 5,5 мА (0…5 мА) |
3,6 мА (4…20 мА) 0 мА (0…20 мА) 0 мА (0…5 мА) |
|
| Время установления выходного сигнала при скачкообразном изменении входного, не более |
1 с | |
| Время установления рабочего режима, не более | 5 мин | |
| Сопротивление нагрузки, не более | 0…500 Ом | |
| Гальваническая изоляция цепей питания/входа/выхода | 1500 В, 50 Гц | |
| Допустимый диапазон напряжений питания | AC: 85…265 В, 50 Гц DC: 10...36 В |
|
| Схема подключения преобразователя | четырёх-, трёх-, двухпроводная | |
| Потребляемая мощность, не более | 2,5 ВА | |
| Условия эксплуатации | Температура: -40...70 °С | |
| Влажность: 95% при 35 °С | ||
| Масса, не более | 200 г | |
| Гарантия | 36 месяцев | |
Типы и диапазоны преобразования НПСИ-ТС
|
Тип входного сигнала |
Номер типа входного сигнала |
Номер диапазона преобразования |
Диапазон преобразования |
Предел основной погрешности (δ), % |
| Сопротивление |
1 |
1* |
0…4800 Ом |
0,1 (0,25) |
|
2* |
0…2400 Ом |
0,1 (0,25) |
||
|
3* |
0…1200 Ом |
0,1 (0,25) |
||
|
4 |
0…600 Ом |
0,1 (0,25) |
||
|
5 |
0…300 Ом |
0,1 (0,25) |
||
|
6 |
0…150 Ом |
0,1 (0,25) |
||
| 100 М (α=0,00428 ° С-1)
|
2 |
1 |
-180…+100 ºС |
0,1 (0,25) |
|
2 |
-50…+50 ºС |
0,1 (0,25) |
||
|
3 |
-50…+100 ºС |
0,1 (0,25) |
||
|
4 |
-50…+150 ºС |
0,1 (0,25) |
||
|
5 |
0…+50 ºС |
0,25 (0,35) |
||
|
6 |
0…+100 ºС |
0,1 (0,25) |
||
|
7 |
0…+150 ºС |
0,1 (0,25) |
||
|
8 |
0…+180 ºС |
0,1 (0,25) |
||
| 9 | 0…+200 ºС | 0,1 (0,25) | ||
| 50 М (α=0,00428 ° С-1)
|
3 |
1 |
-180…+100 ºС |
0,1 (0,25) |
|
2 |
-50…+50 ºС |
0,25 (0,35) |
||
|
3 |
-50…+100 ºС |
0,1 (0,25) |
||
|
4 |
-50…+150 ºС |
0,1 (0,25) |
||
|
5 |
0…+50 ºС |
0,25 (0,35) |
||
|
6 |
0…+100 ºС |
0,1 (0,25) |
||
|
7 |
0…+150 ºС | 0,1 (0,25) | ||
| 8 | 0…+180 ºС | 0,1 (0,25) | ||
|
9 |
0…+200 ºС |
0,1 (0,25) |
||
| 100 П (α=0,00391° С-1)
|
4 |
1 |
-200…+100 ºС |
0,1 (0,25) |
|
2 |
-50…+50 ºС |
0,1 (0,25) |
||
|
3 |
-50…+100 ºС |
0,1 (0,25) |
||
|
4 |
-50…+150 ºС |
0,1 (0,25) |
||
|
5 |
0…+50 ºС |
0,25 (0,35) |
||
|
6 |
0…+100 ºС |
0,1 (0,25) |
||
|
7 |
0…+150 ºС |
0,1 (0,25) |
||
|
8 |
0…+180 ºС |
0,1 (0,25) |
||
|
При выпуске 9** |
0…+200 ºС |
0,1 (0,25) |
||
|
10 |
0…+300 ºС |
0,1 (0,25) |
||
|
11 |
0…+500 ºС |
0,1 (0,25) |
||
|
12 |
0…+750 ºС |
0,1 (0,25) |
||
|
13 |
0…+850 ºС |
0,1 (0,25) |
||
| 50 П (α=0,00391 ° С-1)
|
5 |
1 |
-200…+100 ºС |
0,1 (0,25) |
|
2 |
-50…+50 ºС |
0,25 (0,35) |
||
|
3 |
-50…+100 ºС |
0,1 (0,25) |
||
|
4 |
-50…+150 ºС |
0,1 (0,25) |
||
|
5 |
0…+50 ºС |
0,25 (0,35) |
||
|
6 |
0…+100 ºС |
0,1 (0,25) |
||
|
7 |
0…+150 ºС |
0,1 (0,25) |
||
|
8 |
0…+180 ºС |
0,1 (0,25) |
||
|
9 |
0…+200 ºС |
0,1 (0,25) |
||
|
10 |
0…+300 ºС |
0,1 (0,25) |
||
|
11 |
0…+500 ºС |
0,1 (0,25) |
||
|
12 |
0…+750 ºС |
0,1 (0,25) |
||
|
13 |
0…+850 ºС |
0,1 (0,25) |
||
| Pt 100 (α=0,00385 ° С-1)
|
6 |
1 |
-200…+100 ºС |
0,1 (0,25) |
|
2 |
-50…+50 ºС |
0,1 (0,25) |
||
|
3 |
-50…+100 ºС |
0,1 (0,25) |
||
|
4 |
-50…+150 ºС |
0,1 (0,25) |
||
|
5 |
0…+50 ºС |
0,25 (0,35) |
||
|
6 |
0…+100 ºС |
0,1 (0,25) |
||
|
7 |
0…+150 ºС |
0,1 (0,25) |
||
|
8 |
0…+180 ºС |
0,1 (0,25) |
||
|
9 |
0…+200 ºС |
0,1 (0,25) |
||
|
10 |
0…+300 ºС |
0,1 (0,25) |
||
|
11 |
0…+500 ºС |
0,1 (0,25) |
||
|
12 |
0…+750 ºС |
0,1 (0,25) |
||
|
13 |
0…+850 ºС |
0,1 (0,25) |
||
| Pt 500* (α=0,00385° С-1)
|
7 |
1* |
-200…+100 ºС |
0,1 (0,25) |
|
2* |
-50…+50 ºС |
0,1 (0,25) |
||
|
3* |
-50…+100 ºС |
0,1 (0,25) |
||
|
4* |
-50…+150 ºС |
0,1 (0,25) |
||
|
5* |
0…+50 ºС |
0,25 (0,35) |
||
|
6* |
0…+100 ºС |
0,1 (0,25) |
||
|
7* |
0…+150 ºС |
0,1 (0,25) |
||
|
8* |
0…+180 ºС |
0,1 (0,25) |
||
|
9* |
0…+200 ºС |
0,1 (0,25) |
||
|
10* |
0…+300 ºС |
0,1 (0,25) |
||
|
11* |
0…+500 ºС |
0,1 (0,25) |
||
|
12* |
0…+750 ºС |
0,1 (0,25) |
||
|
13* |
0…+850 ºС |
0,1 (0,25) |
||
| Pt 1000 * (α=0,00385 ° С-1)
|
8 |
1* |
-200…+100 ºС |
0,1 (0,25) |
|
2* |
-50…+50 ºС |
0,1 (0,25) |
||
|
3* |
-50…+100 ºС |
0,1 (0,25) |
||
|
4* |
-50…+150 ºС |
0,1 (0,25) |
||
|
5* |
0…+50 ºС |
0,1 (0,25) |
||
|
6* |
0…+100 ºС |
0,1 (0,25) |
||
|
7* |
0…+150 ºС |
0,1 (0,25) |
||
|
8* |
0…+180 ºС |
0,1 (0,25) |
||
|
9* |
0…+200 ºС |
0,1 (0,25) |
||
|
10* |
0…+300 ºС |
0,1 (0,25) |
||
|
11* |
0…+500 ºС |
0,1 (0,25) |
||
|
12* |
0…+750 ºС |
0,1 (0,25) |
||
|
13* |
0…+850 ºС |
0,1 (0,25) |
||
| 100 Н (α=0,00617 ° С-1)
|
9 |
1 |
-60…+100 ºС |
0,1 (0,25) |
|
2 |
-50…+50 ºС |
0,1 (0,25) |
||
|
3 |
-50…+100 ºС |
0,1 (0,25) |
||
|
4 |
-50…+150 ºС |
0,1 (0,25) |
||
|
5 |
0…+50 ºС |
0,1 (0,25) |
||
|
6 |
0…+100 ºС |
0,1 (0,25) |
||
| 7 | 0…+150 ºС | 0,1 (0,25) | ||
|
8 |
0…+180 ºС |
0,1 (0,25) |
||
| 500 Н * (α=0,00617 ° С-1)
|
10 |
1* |
-60…+100 ºС |
0,1 (0,25) |
|
2* |
-50…+50 ºС |
0,1 (0,25) |
||
|
3* |
-50…+100 ºС |
0,1 (0,25) |
||
|
4* |
-50…+150 ºС |
0,1 (0,25) |
||
|
5* |
0…+50 ºС |
0,1 (0,25) |
||
|
6* |
0…+100 ºС |
0,1 (0,25) |
||
| 7* | 0…+150 ºС | 0,1 (0,25) | ||
|
8* |
0…+180 ºС |
0,1 (0,25) |
||
| 1000 Н * (α=0,00617 ° С-1)
|
11 |
1* |
-60…+100 ºС |
0,1 (0,25) |
| 2* | -50…+50 ºС | 0,1 (0,25) | ||
|
3* |
-50…+100 ºС |
0,1 (0,25) |
||
|
4* |
-50…+150 ºС |
0,1 (0,25) |
||
|
5* |
0…+50 ºС |
0,1 (0,25) |
||
|
6* |
0…+100 ºС |
0,1 (0,25) |
||
|
7* |
0…+150 ºС |
0,1 (0,25) |
||
|
8* |
0…+180 ºС |
0,1 (0,25) |
Примечание* - входные сигналы, которые не входят в базовый набор для M0.
Примечание**: При выпуске преобразователь сконфигурирован на работу с ТС типа 100 П (тип 4), диапазон преобразования 0…+200 ºС (диапазон 9).

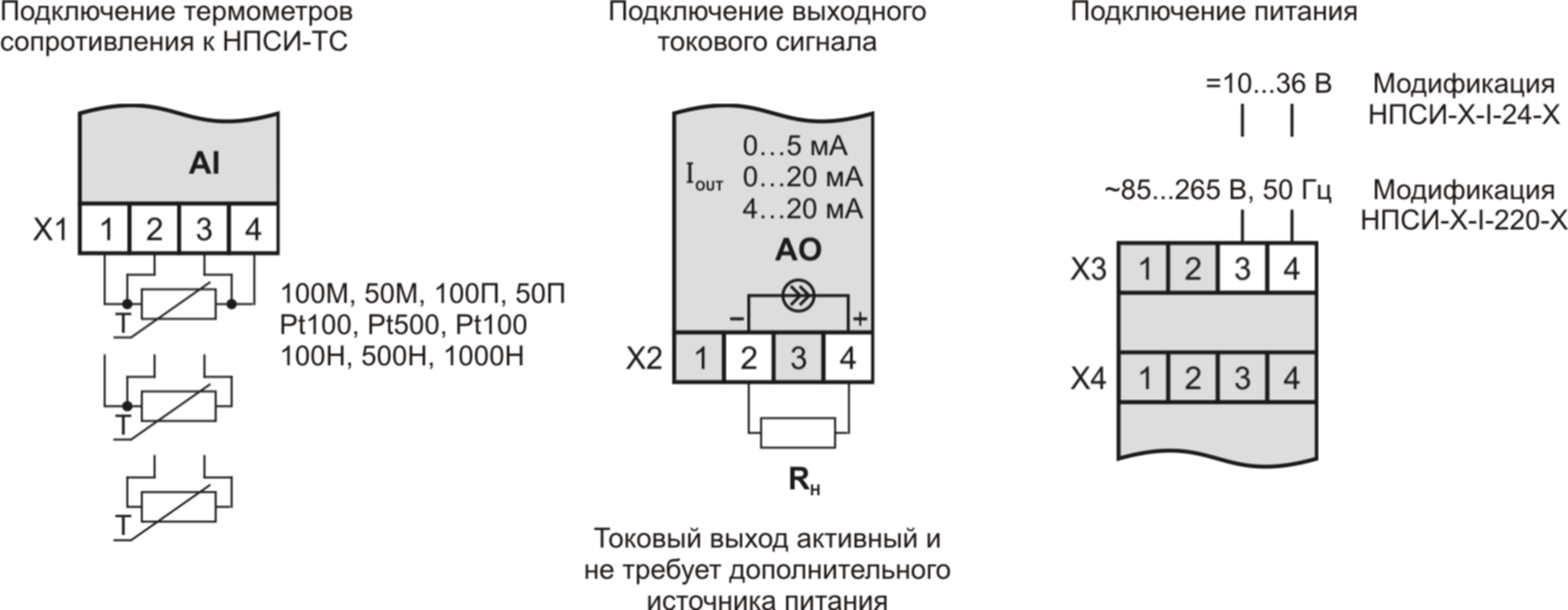

Схема подключения
Обозначение при заказе
НПСИ-ТС - - -
Где:
| Тип выходного сигнала: | Пример обозначения при заказе: НПСИ-ТС-I-220-М0 Нормирующие преобразователь сигналов измерительный программируемый, типы входных сигналов - термометры сопротивления, выходной сигнал - токовый, напряжение питания 85...265 В 50 Гц, Госповерку при выпуске проходит базовый набор входных сигналов и датчиков (см. Табл. выше) |
||
| I | Токовый сигнал, диапазон программируется 4...20, 0...20, 0...5 мА | ||
| Напряжение питания: |
|||
| 220 | Рабочий диапазон напряжения питания переменного тока 85...265 В 50 Гц | ||
| 24 | Рабочий диапазон напряжения питания постоянного тока 10...36 В | ||
| Модификация: |
|||
| М0 | Госповерку при выпуске проходит базовый набор входных сигналов (см. табл. выше) | ||
| М1 | Госповерку при выпуске проходит полный набор входных сигналов (см. табл. выше) | ||
