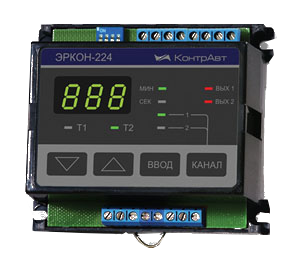

Универсальное реле времени ЭРКОН-224 (СНЯТ С ПРОИЗВОДСТВА) - аналогов нет.
- Технические характеристики
- Вопросы и комментарии (0)
.png)
Универсальное реле времени "ЭРКОН-224" - двухканальное реле времени. Каждый канал - функциональный аналог реле типов ВЛ, РВО, РВЦ, РВ или одного реле ЭРКОН-214.
В энергозависимой памяти каждого канала может храниться до 11 заданных временных диаграмм, что позволяет использовать одно реле вместо ряда устройств, не задумываясь о соответствии типов реле и о наличии соответствующего ассортимента.
Каждый канал реле времени имеет одну группу контактов на переключение, контрастную светодиодную индикацию, хорошо видимую при любом освещении.
Два канала реле могут работать в независимом и зависимом режимах работы. Последний позволяет при помощи реле времени ЭРКОН-224 реализовывать временные диаграммы чрезвычайно высокой сложности (Простейший пример диаграммы в совместном режиме работы см. ниже).
Реле времени выполнены на микропроцессорной основе, обладают высокой точностью, надёжны и просты в эксплуатации.
Функции реле времени
- Коммутация внешних цепей с выдержками времени в соответствии с временной диаграммой
- Программный выбор временной диаграммы из 11 вариантов, включая свободно программируемую
- Два равнозначных полнофункциональных канала с возможностью зависимого и независимого режимов работы. В зависимом режиме один канал управляет запуском временной диаграммы другого канала
- Индикация прямого и обратного счета
- Задание параметров работы реле с помощью кнопок на лицевой панели с контролем по цифровому дисплею.
Общие сведения
- Программный выбор уставок
- Программный выбор диапазона уставок
- Хранение всех параметров в энергонезависимой памяти
- Контрастная цифровая индикация (антиблик)
- Две синхронные группы контактов на переключение
Технические характеристики реле времени ЭРКОН-224
| Количество независимых каналов: | 2 | |
| Диапазоны временных уставок(дискретность): | ||
| ЭРКОН-224-Х-Х-1 | 0,1…99,9 с 1…999 с 0,1…99,9 мин 1…999 мин |
|
| ЭРКОН-224-Х-Х-2 | 0,1…99,9 мин 1…999 мин 0,1…99,9 час 1…999 час |
|
| Класс точности, не хуже | 0,02 | |
| Тип контактов реле | 1 группа на переключение в каждом канале | |
| Максимальные значения коммутируемого тока: | переменное напряжение | постоянное напряжение |
| 220В | 110В | |
| Максимальные значения коммутируемого тока: | с активной нагрузкой | при работе с индуктивной нагрузкой |
| 5 А | 3 А | |
| Среднее число срабатываний, не менее | 300000 | |
| Питание | ||
| ЭРКОН-224-220-Х-Х | ~220 В (+10%/-15%) 50 Гц (±2,5% | |
| Монтаж | DIN-рельс | |
| Габариты | 96х96х162 мм | |
| Корпус | КА-Р1 | |
| Условия эксплуатации | ||
| климатическое исполнение | УХЛ 4 | |
| температура | 0...50 °С | |
| режим эксплуатации | Продолжительный или прерывисто-продолжительный | |
| влажность | 80% при 35 °С | |
| Помехозащищённость по степени жесткости испытаний по ГОСТ Р 51317.4.4-99, ГОСТ Р 50007-92, ГОСТ Р 51317.4.11-99, ГОСТ Р 51317.4.2-99 | Класс 3 | |
| Масса, не более | 300 г | |
| Гарантия | 36 месяцев | |
Функциональная схема реле времени
Временная диаграмма №0
Задержка на включение. Запуск временной диаграммы - передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Включение производится на заданный интервал времени. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №1
Задержка на включение. Запуск временной диаграммы - уровнем СИГНАЛА УПРАВЛЕНИЯ. Включение производится на заданный интервал времени. Длительность СИГНАЛА УПРАВЛЕНИЯ должна быть не меньше Т1.
Временная диаграмма №2
Влючение на заданный интервал времени. Запуск временной диаграммы - передним фронтом СИНАЛА УПРАВЛЕНИЯ. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №3
Циклическая временная диаграмма. Цикл начинается с паузы. Запуск временной - диаграммы передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №4
Циклическая временная диаграмма. Цикл начинается с импульса. Запуск временной диаграммы - передним фронтом СИГНАЛА УПРАВЛЕНИЯ. Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет.
Временная диаграмма №5
Циклическая временная диаграмма. Цикл начинается с паузы. Запуск временной диаграммы - уровнем СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №6
Циклическая временная диаграмма. Цикл начинается с импульса. Запуск временной диаграммы - уровнем СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №7
Задержка на включение относительно переднего фронта СИГНАЛА УПРАВЛЕНИЯ, задержка на выключение - относительного заднего фронта СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №8
Включение по переднему фронту СИГНАЛА УПРАВЛЕНИЯ, задержка на выключение относительно заднего фронта СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №9
Выключение через заданный интервал времени. Запуск временной диаграммы - задним фронтом СИГНАЛА УПРАВЛЕНИЯ.
Временная диаграмма №10
Задержка на включение. Запуск временной диаграммы - уровнем СИГНАЛА УПРАВЛЕНИЯ, выключение производится СИГНАЛОМ УПРАВЛЕНИЯ.
Обозначения при заказе
ЭРКОН-224 – – –
Где:| Напряжение питания: | Пример обозначения при заказе: ЭРКОН-224-220-1-1 двухканальное реле времени, рассчитанное на работу с напряжением питания 220 В, имеет на выходе электромеханические реле, имеет диапазоны уставок от 0,1 с до 99,9 с, от 1 с до 999 с, от 0,1 мин до 99,9 мин, от 1 мин до 999 мин. |
||
| 220 | ~ 220В | ||
| Тип выходного сигнала: | |||
| 1 | электромеханические реле | ||
| Диапазоны уставок: | |||
| 1 | 0,1…99,9 с 1…999 с 0,1…99,9 мин 1…999 мин |
||
| 2 | 0,1…99,9 мин 1…999 мин 0,1…99,9 час 1…999 час |
||
