ЭРКОН-325-220-Р-1

Двухканальный счетчик импульсов ЭРКОН-325 предназначен для подсчета числа импульсов одновременно по двум каналам и формирования управляющих сигналов в зависимости от выполнения заданных условий на результат счета. Набор выполняемых функций легко программируется пользователем, поэтому ЭРКОН-325 способен решать широкий круг задач в системах автоматики, где необходим одновременный подсчет двух независимых потоков импульсов.

Двухканальный счетчики импульсов ЭРКОН-325 поддерживают протоколы MODBUS RTU и RNet, поэтому эти счетчики импульсов можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах. Выбор режимов работы и выполняемых функций счетчика импульсов ЭРКОН-325 пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж счетчиков.

По каждому из каналов двухканальный счетчик импульсов ЭРКОН-325 формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из 7 возможных вариантов:

• выше уставки;
• ниже уставки;
• попадание в интервал;
• попадание вне интервала;
• формирование импульса определенной длительности при достижении уставки;
• формирование импульсов при значениях, кратных уставке;
• смена состояния выходов при значениях, кратных уставке.

Функции предделителя и масштабирования позволяют переводить число импульсов в удобные физические единицы.

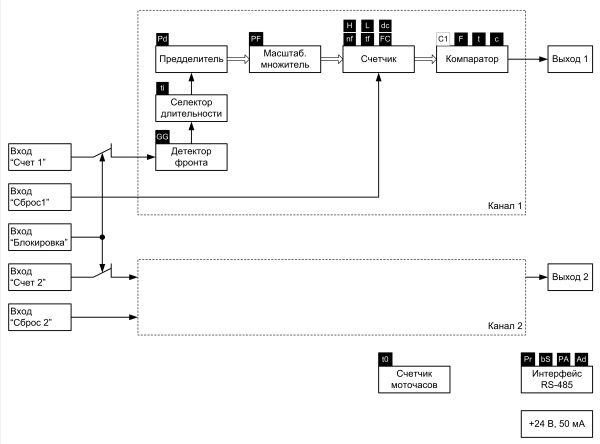

Функции двухканального счетчика импульсов ЭРКОН-325

• одновременный подсчёт импульсов по двум независимым каналам от внешних датчиков (герконов, валкодеров, концевых выключателей и т.п.) с выходами типа: «сухой контакт», транзистор с «открытым коллектором», активный логический сигнал;
• селекция входных импульсов по длительности;
• деление частоты поступающих импульсов на заданное целое число (функция предделителя);
• представление результатов счета в единицах физической величины с помощью масштабирующего множителя;
• управление внешними устройствами в зависимости от результатов счета при помощи встроенных реле;
• сброс результата счета внешним дискретным сигналом;
• блокирование работы счетчиков обоих каналов внешним дискретным сигналом;
• подсчёт моточасов – включённого времени прибора;
• индикация результата счета в единицах физической величины;
• индикация состояния исполнительных механизмов (выходных реле).

Общие сведения

• Конфигурирование с передней панели счетчика импульсов или по технологии SetMaker
• Защита от несанкционированного изменения параметров
• Сохранение значений счета в энергонезависимой памяти при выключении питания
• Обмен информацией по интерфейсу RS-485
• Поддержка протоколов MODBUS RTU и RNet
• Гальваническая изоляция между собой входов, выходов, интерфейса, питания прибора
• Разъемный клеммный соединитель
• Формирование напряжения 24 В для питания внешних устройств с помощью встроенного источника

Для решения других задач, связанных с подсчетом импульсов, рекомендуем счетчики импульсов еще двух типов:

ЭРКОН-315 – одноканальный счетчик импульсов, который одновременно выполняет функции трех счетчиков: текущего счетчика импульсов- подсчитывает число импульсов в заданных пределах; счетчика групп (партий) импульсов - подсчитывает число переполнений текущего счетчика импульсов; счетчика суммарного числа импульсов - подсчитывает общее число поступивших импульсов.

ЭРКОН-615 - реверсивный многофункциональный счетчик импульсов, который обрабатывает потоки импульсов по двум входам и выполняет одну из пяти функций: суммирование входов, вычитание входов, суммирование входов с инверсией, суммирование по одному входу с управлением реверсом по другому входу, обработка квадратурных сигналов энкодеров с автоматическим определением направления счета (вращения).
