ЭРКОН-415-220-1P1У-0

Тахометр - расходомер промышленный ЭРКОН-415 измеряет скорость вращения, частоту импульсов, расход и другие аналогичные параметры и вырабатывает управляющие сигналы в зависимости от выполнения заданных условий. Модификации тахометра - расходомера с токовым выходом формируют унифицированный токовый сигнал, пропорциональный частоте входных импульсов, который может быть использован для регистрации данных или для передачи в системы управления.

Тахометр - расходомер промышленный ЭРКОН-415 выполняет функции измерения частоты с использованием трех методов измерения:

• измерение по периоду следования импульсов;
• измерение в заданном временном интервале;
• измерение в течение внешнего стробирующего импульса.

Результат измерения тахометр-расходомер сравнивает с уставками и формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из числа следующих вариантов:

• выше уставки;
• ниже уставки;
• попадание в интервал;
• попадание вне интервала;
• защелка выше уставки;
• защелка ниже уставки.

Функции предделителя и масштабирования в тахометре – расходомере позволяют переводить результат измерения в удобные физические единицы.

Тахометр - расходомер промышленный ЭРКОН-415 поддерживает протоколы MODBUS RTU и RNet, поэтому тахометр - расходомер ЭРКОН-415 можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах.

Выбор режимов работы и выполняемых функций тахометра - расходомера ЭРКОН-415 пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж тахометров-расходомеров.

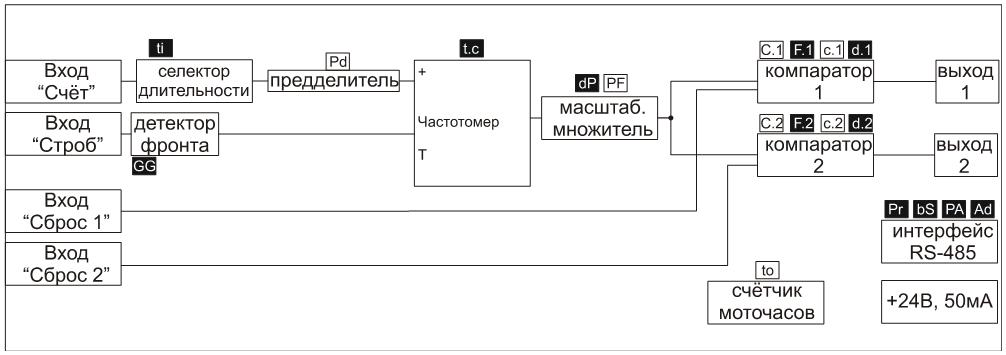

Функции тахометра – расходомера промышленного

• регистрация импульсов, поступающих от реле, герконов, кнопок, датчиков вращения и перемещения с логическим выходом или открытым коллектором;
• селекция входных импульсов по длительности с возможностью задания допустимой длительности;
• измерение расхода с использованием трех методов измерения:
  • измерение по периоду следования импульсов;
  • измерение в заданном временном интервале;
  • измерение в течение внешнего стробирующего импульса;
• запуск измерения по переднему или заднему фронту стробирующего импульса в зависимости от настройки;
• масштабирование результатов измерения: деление входной частоты на целое число и умножение на масштабирующий коэффициент;
• отображение измеренной частоты в единицах технологического параметра;
• преобразование частоты входного сигнала в выходной токовый сигнал (для модификаций с токовым выходом);
• формирование выходных сигналов управления в соответствии с заданными функциями компараторов;
• подсчёт моточасов – включённого времени тахометра - расходомера;
• отображение результатов измерений на цифровом индикаторе как в единицах частоты, так и времени;
• отображение режимов работы и состояния выходов светодиодами;
• возможность изменения состава оперативного меню пользователем под свои задачи.

Общие сведения

• Конфигурирование с передней панели тахометра - расходомера или по технологии SetMaker
• Защита от несанкционированного изменения параметров
• Обмен информацией по интерфейсу RS-485
• Поддержка протоколов MODBUS RTU и RNet
• Гальваническая изоляция между собой входов, выходов, интерфейса, питания прибора
• Разъемный клеммный соединитель
• Встроенный источник напряжения 24 В для питания внешних устройств

Обозначение при заказе

ЭРКОН-45 – – –

Где:
