Тахометр - расходомер промышленный ЭРКОН-415 измеряет скорость вращения, частоту импульсов, расход и другие аналогичные параметры и вырабатывает управляющие сигналы в зависимости от выполнения заданных условий. Модификации тахометра - расходомера с токовым выходом формируют унифицированный токовый сигнал, пропорциональный частоте входных импульсов, который может быть использован для регистрации данных или для передачи в системы управления.

Тахометр - расходомер промышленный ЭРКОН-415 выполняет функции измерения частоты с использованием трех методов измерения:

  • измерение по периоду следования импульсов;
  • измерение в заданном временном интервале;
  • измерение в течение внешнего стробирующего импульса.

Результат измерения тахометр-расходомер сравнивает с уставками и формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из числа следующих вариантов:

  • выше уставки;
  • ниже уставки;
  • попадание в интервал;
  • попадание вне интервала;
  • защелка выше уставки;
  • защелка ниже уставки.

Функции предделителя и масштабирования в тахометре – расходомере позволяют переводить результат измерения в удобные физические единицы.

Тахометр - расходомер промышленный ЭРКОН-415 поддерживает протоколы MODBUS RTU и RNet, поэтому тахометр - расходомер ЭРКОН-415 можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах.

Выбор режимов работы и выполняемых функций тахометра - расходомера ЭРКОН-415 пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж тахометров-расходомеров.

Функции тахометра – расходомера промышленного

  • регистрация импульсов, поступающих от реле, герконов, кнопок, датчиков вращения и перемещения с логическим выходом или открытым коллектором;
  • селекция входных импульсов по длительности с возможностью задания допустимой длительности;
  • измерение расхода с использованием трех методов измерения:
    • измерение по периоду следования импульсов;
    • измерение в заданном временном интервале;
    • измерение в течение внешнего стробирующего импульса;
  • запуск измерения по переднему или заднему фронту стробирующего импульса в зависимости от настройки;
  • масштабирование результатов измерения: деление входной частоты на целое число и умножение на масштабирующий коэффициент;
  • отображение измеренной частоты в единицах технологического параметра;
  • преобразование частоты входного сигнала в выходной токовый сигнал (для модификаций с токовым выходом);
  • формирование выходных сигналов управления в соответствии с заданными функциями компараторов;
  • подсчёт моточасов – включённого времени тахометра - расходомера;
  • отображение результатов измерений на цифровом индикаторе как в единицах частоты, так и времени;
  • отображение режимов работы и состояния выходов светодиодами;
  • возможность изменения состава оперативного меню пользователем под свои задачи.

Общие сведения

  • Конфигурирование с передней панели тахометра - расходомера или по технологии SetMaker
  • Защита от несанкционированного изменения параметров
  • Обмен информацией по интерфейсу RS-485
  • Поддержка протоколов MODBUS RTU и RNet
  • Гальваническая изоляция между собой входов, выходов, интерфейса, питания прибора
  • Разъемный клеммный соединитель
  • Встроенный источник напряжения 24 В для питания внешних устройств

Технические характеристики тахометра – расходомера промышленного ЭРКОН-415

Количество отображаемых разрядов 4
Диапазон измерения частоты 0,01...10000 Гц
Максимальная измеряемая частота 10 кГц
Точность измерения частоты* 0,1 %
Минимальная длительность импульсов 50 мкс
Входные сигналы сухой контакт
NPN-транзистор с открытым коллектором
логический с инверсной логикой
Максимальный входной ток (вытекающий) для всех типов сигналов, не более 10 мА
Характеристики выходных сигналов:
типы выходных сигналов аналоговый дискретный
типы выхода унифицированный токовый сигнал, пассивный, используется внутренний или внешний источник 24 В электромеханическое реле
Характеристика дискретного выходного сигнала
тип контактов 1 группа на переключение
Максимальные значения коммутируемого напряжения:
постоянное напряжение 110 В
переменное напряжение 250 В (действующее значение)
Максимальные значения коммутируемого тока:
при работе с активной нагрузкой 5 А
при работе с индуктивной нагрузкой 3 А
Характеристика аналогового выходного сигнала
количество клемм 3
Диапазоны значений выходного токового сигнала 0…5 мА
4…20 мА
0…20 мА
Точность преобразования частоты в ток** 0,1 %
Пульсации выходного токового сигнала, не более 30 мкА
Максимальное сопротивление нагрузки 600 Ом
Интерфейс RS-485
протокол Modbus, RNet
скорость до 115200 бит/с
число приборов в сети без повторителей до 128
Внутренний источник питания 120мА max до 35 °С
100мА max до 50 °С
Гальваническая изоляция цепей питания/входов/выходов/RS-485 1500 В, 50 Гц
Допустимый диапазон напряжений питания 85...265 В, 50 Гц
Условия эксплуатации температура 0...50 °С
влажность: 80% при 35 °С
Габариты 96х48х132 мм
Масса, не более 800 г
Гарантия 36 месяцев

Примечание
* Приведена точность при использовании метода измерения в интервале (100 с)
** Приведена точность при использовании метода измерения в интервале (100 с) и преобразовании диапазона 0,0110000 Гц в 0-20 мА

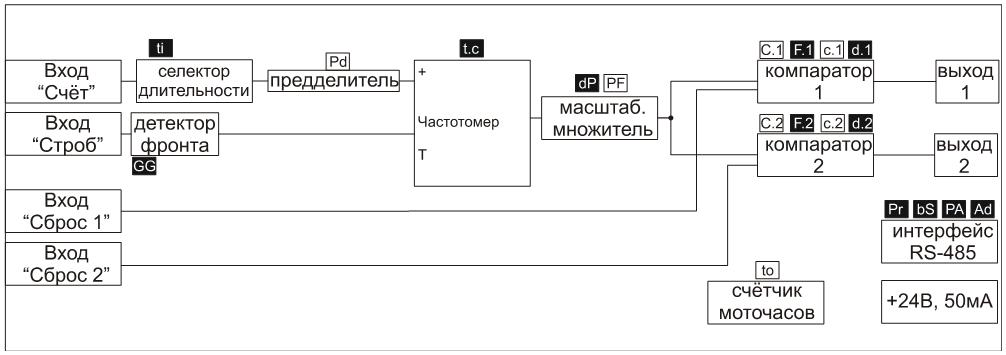

Функциональная структура тахометра - расходмера ЭРКОН-415-220-2Р-Х с двумя компараторами и электромеханическими реле на выходе

Функциональная структура тахометра - расходмера ЭРКОН-415-220-2Р-Х с двумя компараторами и электромеханическими реле на выходе

Функциональная структура ЭРКОН-415-220-1Р1У-Х с одним токовым выходом и с одним компаратором и электромеханическим реле на выходе

Функциональная структура ЭРКОН-415-220-1Р1У-Х с одним токовым выходом  и с одним компаратором  и электромеханическим реле на выходе

Обозначение при заказе

ЭРКОН-45 – – –

Где:

Количество каналов:













Пример обозначения тахометра - расходомера при заказе:

ЭРКОН-415-220-2Р-1

тахометр-расходомер с интерфейсом RS-485, напряжение питания - 220 В, тип выхода – 2 электромагнитных реле, имеет программно-аппаратную поддержку интрефейса EIA/TIA (RS-485) и технологии SetMaker

1 - один канал

Напряжение питания:
220 - номинальное переменное напряжение питания 220 В, допустимый диапазон 85...265В, 50 Гц

Тип выхода:
2 электромагнитных реле
1Р1У 1 электромагнитное реле, 1 токовый выход
Наличие интерфейса:
1 - есть, поддержка технологии SetMaker
0 - нет
