Купить ЭРКОН-615-220-Р-0

ЭРКОН-615-220-Р-0

Быстрый заказ

Цена

3 342 руб.

  • Технические характеристики
  • Вопросы и комментарии (0)

Многофункциональный реверсивный счетчик импульсов ЭРКОН-615 предназначен для обработки двух потоков импульсов по двум входам и формирования результата счета в соответствии с одной из пяти функций:

  • суммирование двух входов (см. ниже Рис.1);
  • вычитание двух входов (см. ниже Рис.2);
  • суммирование двух входов с инверсией (см. ниже Рис.3);
  • суммирование по одному входу с управлением реверсом по другому входу (см. ниже Рис.4);
  • обработка квадратурных сигналов по двум входам с автоматическим определением направления счета (вращения) (см. ниже Рис.5).

Реверсивный счетчик импульсов ЭРКОН-615 одновременно выполняет функции трех счетчиков:

  • текущего счетчика импульсов - подсчитывает число импульсов в заданных пределах по одной из 5 вышеуказанных функций;
  • счетчика групп (партий) импульсов - подсчитывает число переполнений текущего счетчика импульсов;
  • счетчика суммарного числа импульсов - подсчитывает общее число поступивших импульсов.

По любым двум счетчикам реверсивный счетчик импульсов ЭРКОН-615 формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из 7 возможных вариантов:

  • выше уставки;
  • ниже уставки;
  • попадание в интервал;
  • попадание вне интервала;
  • формирование импульса определенной длительности при достижении уставки;
  • формирование импульса в течение времени прихода определенного числа импульсов;
  • формирование импульсов при значениях, кратных уставке;
  • смена состояния импульсов при значениях, кратных уставке.

Функции предделителя и масштабирования позволяют переводить число импульсов в удобные физические единицы.

Реверсивные счетчики импульсов ЭРКОН-615 поддерживает протоколы MODBUS RTU и RNet, поэтому эти счетчики импульсов можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах. Выбор режимов работы и выполняемых функций реверсивного счетчика импульсов ЭРКОН-615 пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж счетчиков импульсов.

Функции реверсивного счетчика импульсов ЭРКОН-615

  • реверсивный подсчёт числа импульсов от внешних датчиков (герконов, валкодеров, концевых выключателей, энкодеров и т.п.) с выходами типа: «сухой контакт», транзистор с «открытым коллектором», активный логический сигнал;
  • ведение одновременно трёх видов подсчётов:
    • текущий – подсчёт импульсов в пределах установленных границ счёта (текущий счётчик импульсов);
    • общий – суммарное количество импульсов (общий счётчик импульсов);
    • число переполнений текущего счётчика (число групп или партий) (счётчик групп);
  • 5 функций текущего счётчика импульсов:
    • функция сумматора по двум входам,
    • функция разности по двум входам,
    • функция сумматора по двум входам с инверсией,
    • функция реверсивного счета,
    • функция квадратурного счета;
  • Блокирование работы всех счетчиков внешним дискретным сигналом;
  • Деление частоты поступающих импульсов на заданное целое число;
  • Подсчёт моточасов – включённого времени счетчика импульсов;
  • Управление внешними устройствами в зависимости от результатов счета любых двух из трех счётчиков (выбирается пользователем) при помощи встроенных реле;
  • Сброс результата счета с передней панели счетчика импульсов, либо внешним дискретным сигналом (выбирается пользователем)
  • Индикация результатов счета всех трех счетчиков импульсов на светодиодном дисплее с возможностью оперативного изменения режима индикации;
  • Индикация результата счета в единицах физической величины;
  • Индикация состояния исполнительных механизмов (выходных реле);

Общие сведения

  • Конфигурирование с передней панели счетчика импульсов или по технологии SetMaker
  • Защита от несанкционированного изменения параметров
  • Сохранение значений счета в энергонезависимой памяти при выключении питания
  • Обмен информацией по интерфейсу RS-485
  • Поддержка протоколов MODBUS RTU и RNet
  • Гальваническая изоляция между собой входов, выходов, интерфейса, питания прибора
  • Разъемный клеммный соединитель
  • Формирование напряжения 24 В для питания внешних устройств с помощью встроенного источника

Технические характеристики реверсивного счетчика импульсов ЭРКОН-615

Диапазон значений счета -999...9999
Максимальная частота счетных импульсов 10 кГц
Минимальная длительность счетного импульса 50 мкс
Входные сигналы сухой контакт
NPN-транзистор с открытым коллектором
логический с инверсной логикой
Максимальный входной ток (вытекающий) для всех типов сигналов, не более 10 мА
Характеристики выходных сигналов:
тип выхода, количество электромеханическое реле, 2 шт.
тип контактов 1 группа на переключение
Максимальные значения коммутируемого напряжения:
постоянное напряжение 110 В
переменное напряжение 220 В (действующее значение)
Максимальные значения:
при работе с активной нагрузкой 5 А
при работе с индуктивной нагрузкой 3 А
Интерфейс RS-485
протокол Modbus, RNet
скорость до 115200 бит/с
число приборов в сети без повторителей до 128
Внутренний источник питания 24 В
120мА max до 35 °С
100мА max до 50 °С
Гальваническая изоляция цепей питания/входов/выходов/RS-485 1500 В, 50 Гц
Допустимый диапазон напряжений питания 85...265 В, 50 Гц
Условия эксплуатации температура 0...50 °С
влажность: 80% при 35 °С
Габариты 96х48х132 мм
Масса, не более 300 г
Гарантия 36 месяцев

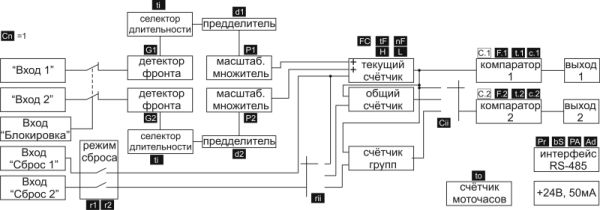

Функциональная схема реверсивного счетчика импульсов в режиме суммирования сигналов по двум входам

Функциональная схема реверсивного  счетчика импульсов

Рис. 1


Функциональная схема реверсивного счетчика импульсов в режиме вычитания сигналов по двум входам

Функциональная схема реверсивного  счетчика импульсов

Рис. 2


Функциональная схема реверсивного счетчика импульсов в режиме суммирования сигналов по двум входам с инверсией

Функциональная схема реверсивного  счетчика импульсов

Рис. 3


Функциональная схема реверсивного счетчика импульсов в режиме суммирования по одному входу с управлением реверсом по другому входу

Функциональная схема реверсивного  счетчика импульсов

Рис. 4


Функциональная схема реверсивного счетчика импульсов в режиме квадратурного счетчика сигналов по двум входам

Функциональная схема реверсивного  счетчика импульсов

Рис. 5





Обозначение при заказе

ЭРКОН-65 – – –

Где:

Количество каналов:













Пример обозначения реверсивного счетчика импульсов при заказе:

ЭРКОН-615-220-Р-1

реверсивный многофункциональный счетчик импульсов с номинальным напряжением питания - 220 В, тип выхода - электромеханические реле, имеет программно-аппаратную поддержку интерфейса EIA/TIA (RS-485) и технологии SetMaker.

1 - один канал

Напряжение питания:
220 - номинальное переменное напряжение питания 220 В, допустимый диапазон 85...265 В, 50 Гц

Тип выхода:
Р - электромеханические реле

Наличие интерфейса:
1 - есть, поддержка технологии SetMaker
0 - нет
