БР4 блок реле (СНЯТ С ПРОИЗВОДСТВА) - аналогов нет.
- Технические характеристики
- Вопросы и комментарии (0)
БР4 представляет собой блок из 2-х или 4-х независимых релейных каналов, предназначенных для коммутации цепей переменного и постоянного тока. Применяются в комплекте с приборами, имеющими на выходе транзисторные ключи с открытым коллектором.
Общие сведения
- Индикация сигнала управления
- Применяются в комплекте с приборами, имеющими на выходе транзисторные ключи с открытым коллектором
Технические характеристики блока реле
|
Количество независимых каналов: |
4,2 |
| Тип контактов реле | |
| БР4 - X - Х - 1 | 1 группа на переключение в каждом из 4 каналов |
| БР4 - X - Х - 2 | по 2 группы на переключение в каждом из 2 каналов |
| Типы управляющих сигналов: | |
| БР4 - X - Х - 1 | Постоянное напряжение 24 В±10% |
| БР4 - X - Х - 2 | Постоянное напряжение 12 В±10% |
| Ток потребления по цепи управления каждого канала коммутации: | |
| БР4 - X - Х - 1 | не более 27,5 мА |
| БР4 - X - Х - 2 | не более 44 мА |
| Максимальные значения коммутируемого напряжения: | |
| постоянное напряжение | 110В |
| при работе с индуктивной нагрузкой | 250В |
| Максимальные значения коммутируемого тока: | |
| при работе с активной нагрузкой | 5 А |
| при работе с индуктивной нагрузкой | 3 А |
|
Среднее число срабатываний, не менее |
300 000 |
| Условия эксплуатации | |
|
температура |
0...50 °С |
|
влажность |
80% при 35 °С |
| Корпус | КА-Р1 |
| Масса, не более | 200 г |
| Гарантия | 36 месяцев |

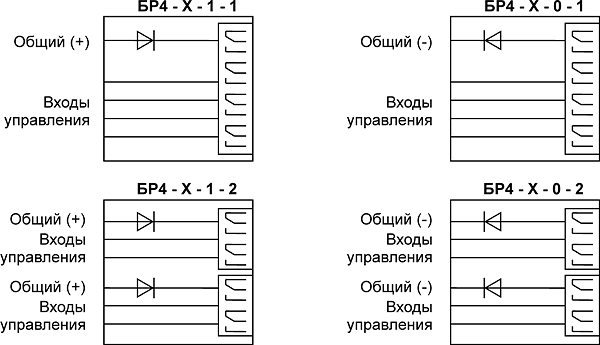

Функциональные схемы Блока реле БР 4
Обозначение при заказе
БР4 – – –
Где:
| Номинальное управляющее напряжение: | |
| 24 | = 24 В |
| 12 | = 12 В |
| Полярность управляющего напряжения: | |
| 1 | с общим плюсом |
| 0 | с общим минусом |
| Число групп каналов коммутации: | |
| 1 | 1 группа из 4 каналов, с одной общей точкой питания |
| 0 | 2 группы по 2 канала с раздельными общими точками питания |
