ФС-220
1 184 руб.
Профессиональная консультация
Вы можете получить все интересующие вас сведения о контрольно-измерительных приборах и автоматике у наших высококлассных консультатнтов!
- Технические характеристики
- Вопросы и комментарии (0)
Блоки питания (БП) предназначены для преобразование сетевого переменного
напряжения 220 В в стабилизированное постоянное напряжение 12 В или 24 В
Монтируются на DIN-рельс.
Функции блока питания
- Преобразование сетевого переменного напряжения 220 В в стабилизированное постоянное напряжение 12 В или 24 В
- Питание нормирующих преобразователей, реле, устройств сигнализации и
индикации в системах промышленной автоматики
Общие сведения
- Встроенная защита от короткого замыкания
- Индикация «Работа» и «Перегрузка»
- Возможность подключения внешнего светодиода для индикации работы блока питания на передней панели шкафа системы автоматики
- Установка на монтажную шину NS 35/7,5 по стандарту DIN в шкафах систем промышленной автоматики
- Установка на вертикальной или горизонтальной панелях с помощью винтов
Технические характеристики блока питания
| Вход | |
| Напряжение питания | 220 В +10%/-15%, 50±1Гц |
|
Выход |
|
| БП-24-0,5 | 24 В ±2% |
|
БП-12-0,5 |
12 В ±2% |
| Ток нагрузки | |
|
Максимальный ток нагрузки, не более: |
0,5 А |
|
Ток короткого замыкания, не более: |
1,2 А |
| Нестабильность выходного напряжения: | |
| При изменении напряжения сети на ±10%, не более | ±1% |
| При изменении
тока нагрузки от 0 до максимально допустимого значения, не более |
0,3 В |
| Защита по напряжению в цепи нагрузки | есть |
| Общая информация | |
| Монтаж | на DIN-рейке / при помощи винтов |
| Условия эксплуатации | Конвекция, вентилятор не требуется |
| Температура | 0 °С … 50 °С |
| Влажность | 80 % при 35 °С |
| Габариты | 96 х 88 х 94 мм |
| Масса, не более | 0,62 Кг |
| Гарантия | 36 месяцев |

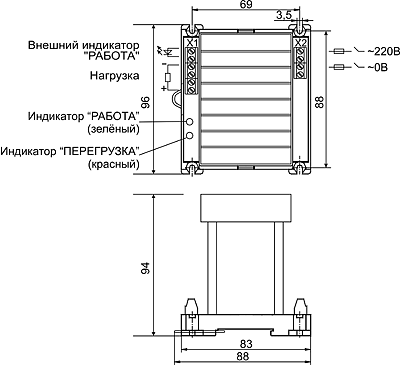

Размещение и монтаж
БП - <1> - 0,5
Где:| <1> Выходное напряжение: | |
| 12 | 12 В |
| 24 | 24 В |
