Купить МЕТАКОН-614 с интерфейсом RS-485

МЕТАКОН-614 с интерфейсом RS-485

Быстрый заказ

Цена

8 703 руб.

  • Технические характеристики
  • Вопросы и комментарии (0)



МЕТАКОН-614 используются для управления реверсивными исполнительными механизмами интегрирующего типа - МЭО, задвижки, заслонки, трехходовые клапаны и т.п. в соответствие с заложенной в память диаграммой. Кроме того, возможно управление еще тремя внешними дискретными устройствами в соответствие с программой.

Два дискретных входа позволяют осуществлять пуск и остановку приборов внешними сигналами.

Источники сигналов: датчики температуры – термопары и термосопротивления, а также устройства с унифицированными сигналами тока или напряжения. На выходе – широтно-импульсно-модулированный (ШИМ) сигнал от транзисторного ключа. При этом прибор может подавать команду как на нагрев, так и на охлаждение.

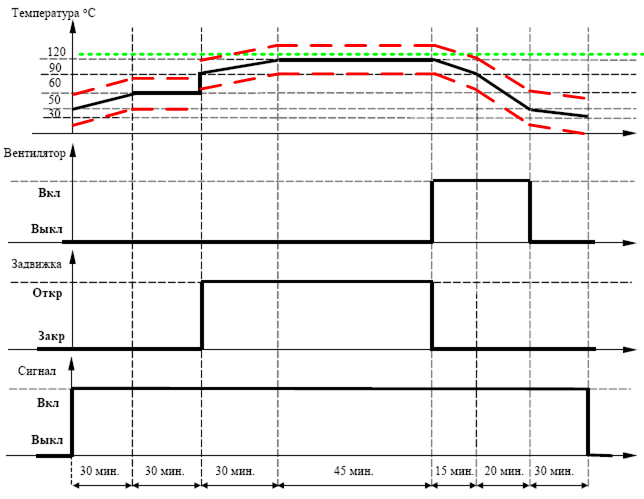

Три дискретных выхода позволяют управлять тремя дополнительными внешними устройствами в соответствие с командами, заложенными в память прибора. Компараторы могут работать как в следящем режиме, так и в фиксированном. Например, как это изображено на диаграмме.

В данном примере регулятор управляет температурой в камере в соответствии с графиком, приведенным на рисунке.
Синхронно с регулированием температуры на определенных участках регулятор:

  • включает и выключает вентилятор;
  • открывает и закрывает задвижку;
  • включает на время исполнения программы световую сигнализацию.

– – – Пороги следящего компаратора. Сигнализируют о максимальном и минимальном допустимых отклонениях температуры от заданной.

Фиксированный порог компаратора. В данном случае сигнализирует о достижении температуры 120оС.

Поддержка протокола RNet по сети RS-485 дает возможность использовать приборы МЕТАКОН в SCADA-системах АСУТП при помощи OPC-сервера для регуляторов МЕТАКОН.

Приборы МЕТАКОН зарегистрированы Госстандартом в Госреестре средств измерений под номером 17977-04. Сертификат № 17166 от 10.03.2004.

Функции ПИД-регулятора МЕТАКОН-614

    • Библиотека программ: 10 временных диаграмм по 20 участков каждый.
    • Измерение технологических параметров
    • ПИД-алгоритм регулирования с ШИМ-сигналом управления на выходе
    • Автоматическая настройка параметров ПИД-регулятора
    • 2 независимых компаратора
    • Масштабирование линейных сигналов
    • Работа в распределённых системах сбора данных и управления

Общие сведения

  • Высокая помехоустойчивость прибора (не ниже 3 степени жёсткости)
  • Модификации с транзисторными выходами n-p-n с открытым коллектором
  • Независимое конфигурирование всех каналов
  • Программный выбор типа НСХ термопреобразователя и автоматическая ее линеаризация
  • 4-х проводная схема подключения термосопротивлений
  • Контроль обрыва входных линий и аварийных ситуаций
  • Аппаратно-программная поддержка интерфейса RS-485
  • Контрастная цифровая индикация (антиблик)
  • Гальваническая развязка входного и выходного сигналов
  • Защита паролем

Технические характеристики ПИД-регулятора МЕТАКОН-614

Количество каналов 1
Библиотека программ 10 программ по 20 участков в каждой
Алгоритмы управления ПИД-регулирование
Автонастройка параметров регулирования
Программное управление уставкой
Три таймера с привязкой к временной диаграмме
Два независимых компаратора по 8 функций с фиксированным и следящим порогами переключения
Модификации по типу входных
   сигналов:
ТП 0…50 мВ, термопары (ТХА(К), ТХК(L), ТПП(S),
ТПР(B), ТВР(А-1), ТЖК(J), ТНН(N)),
специальные г/tr>
ТС50 термосопротивления 50М, 50П, Pt50
ТС100 термосопротивления 100М, 100П, Pt100
0/20 ток 0(4)…20мА;
Основная погрешность
   измерений, не более
±0,1 %
Период опроса входного сигнала 1 с
Модификации по типу выходных
    сигналов
2 компаратора
Т транзисторы с открытым коллектором 24В/150 мА мах
(оптоизоляция, все эмиттеры соединены)
Р Электромеханическое реле (постоянное/переменное напряжение 110В/250В, активная/индуктивная нагрузка 5А/2А)
Скорость обмена по RS-485 2400, 4800, 9600, 19200 бод
Питание 220 В +10/-15%, 50±0,5 Гц, 9 ВА
Монтаж Щитовой, монтажное окно 92х92 мм
Габариты 96х96х162 мм
Корпус КА-Щ1
Условия эксплуатации Закрытые взрывобезопасные помещения без
агрессивных паров и газов
Температура: 0...50 °С
Влажность: 80% при 35 °С
Межповерочный интервал 2 г
Масса, не более 0,8 кг
Гарантия 36 месяцев



Входные сигналы

Тип НСХ

Пределы измерений

Погрешность не более

Термопары
ХА(К) -100...1300 °С ±1 °С
ХК(L) -100... 750 °С ±1 °С
НН(N) -100…1300°С ±1 °С
ПП(S) 0...1600 °С ±2 °С
ПП(R) 0…1600 °С ±2 °С
ПР(B) 300...1700 °С ±2 °С
ВР(А-1) 0...2200 °С ±3 °С
ЖК(J) -100… 900 °С ±1 °С
Унифицированные сигналы
Напряжение 0…50мВ ±50 (10) мкВ
Напряжение 0…1В ±1 (1) мВ
Ток 0…5 мА ±5 (1) мкА
Ток 0(4)…20 мА ±5 (1) мкА
Термопреобразователи сопротивления
100М -100...200°С ±0,3 (0,1)°С
100П -100...200°С ±0,3 (0,1)°С
50М -100...200°С ±0,3 (0,1)°С
50П -100...200°С ±0,3 (0,1)°С


Структурная схема

МЕТАКОН – 61–––

Где:
  Алгоритм регулирования:   Пример обозначения при заказе:

МЕТАКОН-613-T- 0/20-1

регулятор серии МЕТАКОН-613, выход - транзисторы с открытым коллектором, выполняет функции ПИД-регулирования, рассчитан на работу с унифицированным входным токовым сигналом 0...20 (4...20) мА, установлена программно-аппаратная поддержка интерфейса RS-485.

3 ПИД-регулятор
4 ПИД-регулятор для управления реверсивными исполнительными механизмами интегрирующего типа (ПДД-регулятор)

  Тип выходного сигнала:
Т Транзисторы с открытым коллектором 24В/150 мА маx (оптоизоляция, общий эмиттер)
Р Электромеханическое реле

  Тип входного сигнала:
ТП 0…50 мВ, термопары (ТХА(К), ТХК(L), ТПП(S),
ТПР(B), ТВР(А-1), ТЖК(J), ТНН(N)),
специальные градуировки (ПМТ-2, Р-3)
ТС50
термосопротивления 50М, 50П, Pt50
ТС100
термосопротивления 100М, 100П, Pt100
0/20 ток 0(4)...20 мА

  Наличие интерфейса RS-485:
1 имеется
0 отсутствует
