МЕТАКОН-614 используются для управления реверсивными исполнительными механизмами интегрирующего типа - МЭО, задвижки, заслонки, трехходовые клапаны и т.п. в соответствие с заложенной в память диаграммой. Кроме того, возможно управление еще тремя внешними дискретными устройствами в соответствие с программой.
Два дискретных входа позволяют осуществлять пуск и остановку приборов внешними сигналами.
Источники сигналов: датчики температуры – термопары и термосопротивления, а также устройства с унифицированными сигналами тока или напряжения. На выходе – широтно-импульсно-модулированный (ШИМ) сигнал от транзисторного ключа. При этом прибор может подавать команду как на нагрев, так и на охлаждение.
Три дискретных выхода позволяют управлять тремя дополнительными внешними устройствами в соответствие с командами, заложенными в память прибора. Компараторы могут работать как в следящем режиме, так и в фиксированном. Например, как это изображено на диаграмме.

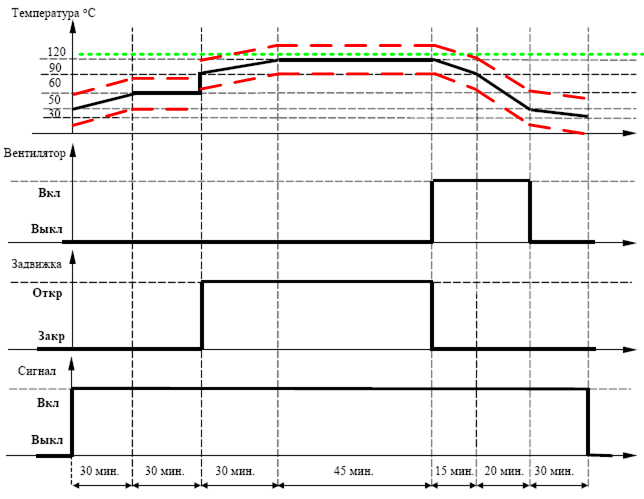

В данном примере регулятор управляет температурой в камере в соответствии с графиком, приведенным на рисунке.
Синхронно с регулированием температуры на определенных участках регулятор:
- включает и выключает вентилятор;
- открывает и закрывает задвижку;
- включает на время исполнения программы световую сигнализацию.
– – – Пороги следящего компаратора. Сигнализируют о максимальном и минимальном допустимых отклонениях температуры от заданной.
Фиксированный порог компаратора. В данном случае сигнализирует о достижении температуры 120оС.
Поддержка протокола RNet по сети RS-485 дает возможность использовать приборы МЕТАКОН в SCADA-системах АСУТП при помощи OPC-сервера для регуляторов МЕТАКОН.
Приборы МЕТАКОН зарегистрированы Госстандартом в Госреестре средств измерений под номером 17977-04. Сертификат № 17166 от 10.03.2004.
Функции ПИД-регулятора МЕТАКОН-614
- Библиотека программ: 10 временных диаграмм по 20 участков каждый.
- Измерение технологических параметров
- ПИД-алгоритм регулирования с ШИМ-сигналом управления на выходе
- Автоматическая настройка параметров ПИД-регулятора
- 2 независимых компаратора
- Масштабирование линейных сигналов
- Работа в распределённых системах сбора данных и управления
Общие сведения
- Высокая помехоустойчивость прибора (не ниже 3 степени жёсткости)
- Модификации с транзисторными выходами n-p-n с открытым коллектором
- Независимое конфигурирование всех каналов
- Программный выбор типа НСХ термопреобразователя и автоматическая ее линеаризация
- 4-х проводная схема подключения термосопротивлений
- Контроль обрыва входных линий и аварийных ситуаций
- Аппаратно-программная поддержка интерфейса RS-485
- Контрастная цифровая индикация (антиблик)
- Гальваническая развязка входного и выходного сигналов
- Защита паролем
Технические характеристики ПИД-регулятора МЕТАКОН-614
Количество каналов | 1 | |
Библиотека программ | 10 программ по 20 участков в каждой | |
Алгоритмы управления | ПИД-регулирование | |
Автонастройка параметров регулирования | ||
Программное управление уставкой | ||
Три таймера с привязкой к временной диаграмме | ||
Два независимых компаратора по 8 функций с фиксированным и следящим порогами переключения | ||
Модификации по типу входных сигналов: |
ТП | 0…50 мВ, термопары (ТХА(К), ТХК(L), ТПП(S), ТПР(B), ТВР(А-1), ТЖК(J), ТНН(N)), специальные г/tr> |
ТС50 | термосопротивления 50М, 50П, Pt50 | |
ТС100 | термосопротивления 100М, 100П, Pt100 | |
0/20 | ток 0(4)…20мА; | |
Основная погрешность измерений, не более |
±0,1 % | |
Период опроса входного сигнала | 1 с | |
Модификации по типу выходных сигналов |
2 компаратора | |
Т | транзисторы с открытым коллектором 24В/150 мА мах (оптоизоляция, все эмиттеры соединены) |
|
Р | Электромеханическое реле (постоянное/переменное напряжение 110В/250В, активная/индуктивная нагрузка 5А/2А) | |
Скорость обмена по RS-485 | 2400, 4800, 9600, 19200 бод | |
Питание | 220 В +10/-15%, 50±0,5 Гц, 9 ВА | |
Монтаж | Щитовой, монтажное окно 92х92 мм | |
Габариты | 96х96х162 мм | |
Корпус | КА-Щ1 | |
Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов |
|
Температура: 0...50 °С | ||
Влажность: 80% при 35 °С | ||
Межповерочный интервал | 2 г | |
Масса, не более | 0,8 кг | |
Гарантия | 36 месяцев | |
Входные сигналы
Тип НСХ |
Пределы измерений |
Погрешность не более |
Термопары | ||
ХА(К) | -100...1300 °С | ±1 °С |
ХК(L) | -100... 750 °С | ±1 °С |
НН(N) | -100…1300°С | ±1 °С |
ПП(S) | 0...1600 °С | ±2 °С |
ПП(R) | 0…1600 °С | ±2 °С |
ПР(B) | 300...1700 °С | ±2 °С |
ВР(А-1) | 0...2200 °С | ±3 °С |
ЖК(J) | -100… 900 °С | ±1 °С |
Унифицированные сигналы | ||
Напряжение | 0…50мВ | ±50 (10) мкВ |
Напряжение | 0…1В | ±1 (1) мВ |
Ток | 0…5 мА | ±5 (1) мкА |
Ток | 0(4)…20 мА | ±5 (1) мкА |
Термопреобразователи сопротивления | ||
100М | -100...200°С | ±0,3 (0,1)°С |
100П | -100...200°С | ±0,3 (0,1)°С |
50М | -100...200°С | ±0,3 (0,1)°С |
50П | -100...200°С | ±0,3 (0,1)°С |
Структурная схема
МЕТАКОН – 61–––
Где:Алгоритм регулирования: | Пример обозначения при заказе: МЕТАКОН-613-T- 0/20-1 регулятор серии МЕТАКОН-613, выход - транзисторы с открытым коллектором, выполняет функции ПИД-регулирования, рассчитан на работу с унифицированным входным токовым сигналом 0...20 (4...20) мА, установлена программно-аппаратная поддержка интерфейса RS-485. |
||
3 | ПИД-регулятор | ||
4 | ПИД-регулятор для управления реверсивными исполнительными механизмами интегрирующего типа (ПДД-регулятор) | ||
Тип выходного сигнала: | |||
Т | Транзисторы с открытым коллектором 24В/150 мА маx (оптоизоляция, общий эмиттер) | ||
Р | Электромеханическое реле | ||
Тип входного сигнала: | |||
ТП | 0…50 мВ, термопары (ТХА(К), ТХК(L), ТПП(S), ТПР(B), ТВР(А-1), ТЖК(J), ТНН(N)), специальные градуировки (ПМТ-2, Р-3) |
||
ТС50
|
термосопротивления 50М, 50П, Pt50 | ||
ТС100
|
термосопротивления 100М, 100П, Pt100 | ||
0/20 | ток 0(4)...20 мА | ||
Наличие интерфейса RS-485: | |||
1 | имеется | ||
0 | отсутствует |
