ПИД-регуляторы МЕТАКОН-5x4 используются для управления реверсивными исполнительными механизмами интегрирующего типа - МЭО, задвижки, заслонки, трехходовые клапаны и т.п. Применяются в случаях, когда точности позиционного регулирования недостаточно.
Источники сигналов: датчики температуры – термопары и термосопротивления, а также устройства с унифицированными сигналами тока или напряжения. На выходе – широтно-импульсно-модулированный (ШИМ) сигнал от реле или транзисторного ключа.
В состав серии МЕТАКОН-5x4 входят одно-, двух- и трёхканальные приборы.
В зависимости от модификации доступны четыре типа выхода: n-p-n транзистор с открытым коллектором, электромеханическое реле, оптосимистор для управления силовыми тиристорами и симисторами, транзисторный активный ключ для управления твердотельными реле.
Поддержка протокола RNet по сети RS-485 дает возможность использовать приборы МЕТАКОН в SCADA-системах АСУТП при помощи OPC-сервера для регуляторов МЕТАКОН.
Регуляторы выполнены на микропроцессорной основе, обладают высокой точностью измерения (класс точности 0.1), надёжны и просты в эксплуатации.
Приборы МЕТАКОН-5x4 зарегистрированы Госстандартом в Госреестре средств измерений под номером 17977-04. Сертификат № 17166 от 10.03.2004.
Функции ПИД-регулятора МЕТАКОН-534
- Многоканальное (до 3 каналов) измерение технологических параметров
- ПИД-алгоритм регулирования с ШИМ-сигналом управления на выходе
- Автоматическая настройка параметров ПИД-регулятора
- Сигнализация по двум независимым уровням в каждом канале
- Масштабирование линейных сигналов
- Работа в распределённых системах сбора данных и управления
Общие сведения
- Высокая помехоустойчивость прибора (не ниже 3 степени жёсткости)
- Наличие модификаций с четырьмя типами выхода
- Независимое конфигурирование всех каналов
- Программный выбор типа НСХ термопреобразователя и автоматическая ее линеаризация
- 4-х проводная схема подключения термосопротивлений
- Контроль обрыва входных линий и аварийных ситуаций
- Аппаратно-программная поддержка интерфейса RS-485
- Контрастная цифровая индикация (антиблик)
- Гальваническая развязка входного и выходного сигналов
- Защита паролем
Технические характеристики ПИД-регулятора МЕТАКОН-534
| Количество каналов | 1, 2, 3 | |
| Алгоритмы управления | ПИД-регулирование | |
| Автонастройка параметров регулирования | ||
| Два независимых компаратора | ||
| Модификации по типу входных сигналов: |
ТП | 0…50 мВ, термопары (ТХА(К), ТХК(L), ТПП(S), ТПР(B), ТВР(А-1), ТЖК(J), ТНН(N)), специальные г/tr> |
| ТС50 | термосопротивления 50М, 50П, Pt50 | |
| ТС100 | термосопротивления 100М, 100П, Pt100 | |
| 0/5 | ток 0…5мА; | |
| 0/20 | ток 0(4)…20мА; | |
| 0/1 | напряжение 0…1В; | |
| 0/10 | напряжение 0…10В. | |
| Основная погрешность измерений, не более |
±0,1 % | |
| Период опроса входного сигнала | 1 с | |
| Выходные сигналы | по 2 компаратора на канал | |
| Т | n-p-n транзисторы с открытым коллектором 24В/150 мА мах (оптоизоляция, все эмиттеры соединены) | |
| C | симисторная оптопара ( Iимп=1А при Uпер = 250В, tимп не более 100мкс, Uобр.макс = 500В) | |
| K | ключи для управления твердотельными реле (Uвых = 10В, Iвых = 40мА) | |
| Р | Электромеханическое реле (постоянное/переменное напряжение 110В/250В, активная/индуктивная нагрузка 5А/2А) | |
| Скорость обмена по RS-485 | 2400, 4800, 9600, 19200 бод | |
| Питание | 220 В +10/-15%, 50±0,5 Гц, 9 ВА | |
| Монтаж | Щитовой, монтажное окно 92х92 мм | |
| Габариты | 96х96х162 мм | |
| Корпус | КА-Щ1 | |
| Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов |
|
| Температура: 0...50 °С | ||
| Влажность: 80% при 35 °С | ||
| Межповерочный интервал | 2 г | |
| Масса, не более | 0,8 кг | |
| Гарантия | 36 месяцев | |
Входные сигналы
|
Тип НСХ |
Пределы измерений |
Погрешность не более |
| Термопары | ||
| ХА(К) | -100...1300 °С | ±1 °С |
| ХК(L) | -100... 750 °С | ±1 °С |
| НН(N) | -100…1300°С | ±1 °С |
| ПП(S) | 0...1600 °С | ±2 °С |
| ПП(R) | 0…1600 °С | ±2 °С |
| ПР(B) | 300...1700 °С | ±2 °С |
| ВР(А-1) | 0...2200 °С | ±3 °С |
| ЖК(J) | -100… 900 °С | ±1 °С |
| Унифицированные сигналы | ||
| Напряжение | 0…50мВ | ±50 (10) мкВ |
| Напряжение | 0…1В | ±1 (1) мВ |
| Ток | 0…5 мА | ±5 (1) мкА |
| Ток | 0(4)…20 мА | ±5 (1) мкА |
| Термопреобразователи сопротивления | ||
| 100М | -100...200°С | ±0,3 (0,1)°С |
| 100П | -100...200°С | ±0,3 (0,1)°С |
| 50М | -100...200°С | ±0,3 (0,1)°С |
| 50П | -100...200°С | ±0,3 (0,1)°С |

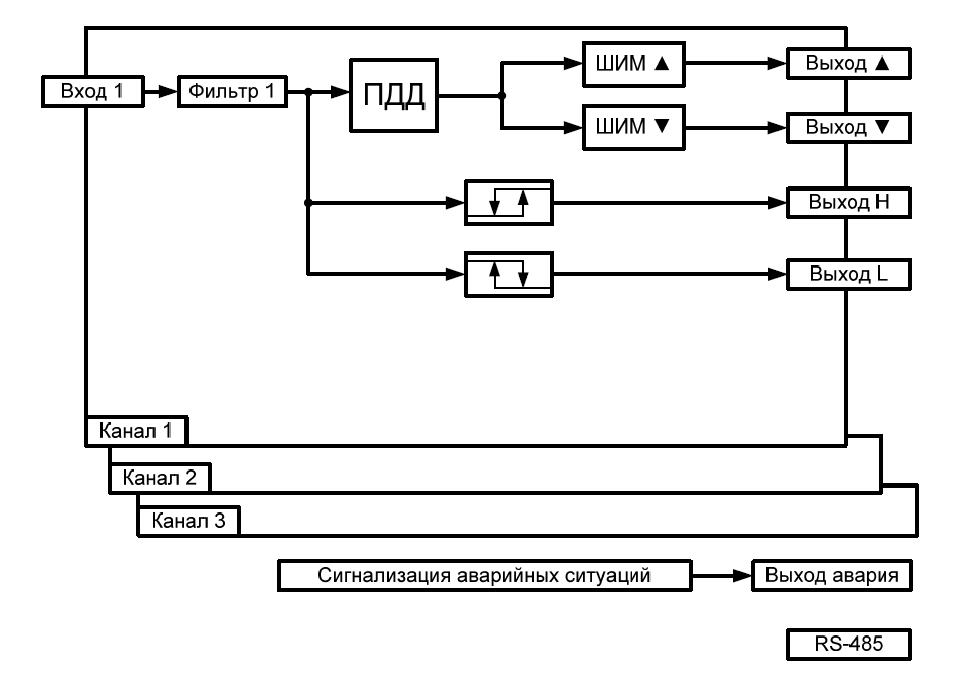

Структурная схема приборов МЕТАКОН-5х4-Х-X-X
Схемы подключения выходных сигналов
Заказ и документация
МЕТАКОН – 5–––
Где:| Количество каналов: | Пример обозначения при заказе: МЕТАКОН–534–T–0/5–1 трёхканальный регулятор серии МЕТАКОН, выполняет функции ПИД-регулирования, выход выполнен на транзисторах с открытым коллектором, прибор рассчитан на работу с унифицированным входным токовым сигналом 0...5 мА, установлена программно-аппаратная поддержка интерфейса RS-485. |
||
| 1 | Один канал | ||
| 2 | Два канала | ||
| 3 | Три канала | ||
| Алгоритм регулирования: | |||
| 4 | ПИД-регулятор для управления реверсивными исполнительными механизмами интегрирующего типа (ПДД-регулятор) | ||
| Тип выходного сигнала: | |||
| Т | все выходы - транзисторы n-p-n с открытым коллектором | ||
| Р | все выходы - электромеханические реле | ||
| C | выходы ▲, ▼, H, L - оптосимисторы, выход Авария – электромеханическое реле | ||
| СР | выходы управления ▲ и ▼ - оптосимисторы, выходы Н, L и Авария – электромеханические реле | ||
| К | выходы ▲, ▼H, L – ключи для управления твердотельными реле, выход Авария – электромеханическое реле | ||
| КР | выходы управления ▲ и ▼ ключи для управления твердотельными реле, выходы Н, L и Авария – электромеханические реле | ||
| Тип входного сигнала: | |||
| ТП | ТП-термопары (ХА, ХК, НН, ПП, ПР, ВР(А-1), ЖК, градуировки ПМТ-2,Р-3, напряжение 0...50 мВ) |
||
| 0/5 | ток 0...5 мА | ||
| 0/20 | ток 0(4)...20 мА | ||
| 0/1 | напряжение 0...1В | ||
| 0/10 | напряжение 0...10В | ||
| ТС100 | термопреобразователи сопротивления 100П, 100М, Pt 100 | ||
| ТС50 | термопреобразователи сопротивления 50П, 50М, Pt 50 | ||
| Наличие интерфейса RS-485: | |||
| 1 | имеется | ||
| 0 | отсутствует | ||
Примечания:
- Модификации приборов МЕТАКОН-5х4-Р-Х-Х, МЕТАКОН-5х4-С-Х-Х,МЕТАКОН-5х4-СР-Х-Х,МЕТАКОН-5х4-К-Х-Х,МЕТАКОН-5х4-КР-Х-Х существуют только в одноканальном исполнении.
- В модификациях приборов МЕТАКОН-534-Т-Х-Х (трёхканальные) Выход АВАРИЯ отсутствует, но имеется светодиодная индикация аварийных ситуаций.
- В модификациях приборов МЕТАКОН-534-Х-Х-Х (трёхканальные) отсутствует функция автонастройки параметров регулирования
