Преобразователи давления и разряжения измерительные ГСП

Цена

по запросу

  • Технические характеристики
  • Вопросы и комментарии (0)

Описание прибора:

   Преобразователи предназначены для работы в системах автоматического контроля, управления и регулирования производственных процессов с целью выдачи информации об измеряемом давлении или разрежении газа или жидкости в виде унифицированного пневматического аналогового выходного сигнала.
   Преобразователи типов ТС-П1, ТС-П2, ТС-П3, НС-П1, НС-П2, НС-П3, ТНС-П1, ТНС-П2,ТНС-П3, МАС-П1, МАС-П2, МАС-П3 используют при измерении параметров газа; типов МС-П1, МС-П2, МП-П2, МП-П3, ВС-П1, МВС-П1, МВС-П2, НС-П3, МС-П12, МС-П13, МС-П15, МСП-17, МС-П18, МС-П19 - для измерения параметров газа и жидкости.

Основные технические характеристики:

   Изготавливаются для нужд народного хозяйства и для поставки на экспорт (в том числе для
тропического климата).
   Преобразователи могут применяться во взрывоопасных помещениях.
   Преобразователи работают по принципу пневматической силовой компенсации.
   По устойчивости к механическим воздействиям преобразователи изготавливаются
виброустойчивого исполнения по группе L3 ГОСТ12997-84.
   В указанном диапазоне температур должны быть исключены  выпадение конденсата,
замерзание, кристаллизация измеряемой среды или выкристаллизовывание из нее
отдельных компонентов.
   Каждый преобразователь имеет регулировку диапазона измерений, которая позволяет
перенастраивать его на пределы измерений, указанные для данного типа.
   Диапазон измерений преобразователя с нулевым значением вне диапазона измерений
можно перемещать в любую сторону без измененияего значения. При перемещении
диапазона измерений в сторону меньших давлений начальное значение диапазона
измерений (соответствующее выходному сигналу 0,2 кгс/см2) устанавливается не менее
25 % верхнего предела измерений, при перемещении диапазона измерений в сторону
больших давлений конечное значение диапазона (соответствующее выходному сигналу
кгс/см2) устанавливается не более верхнего предела измерений.
   По требованию заказчика преобразователи МС-П1, МС-П2, МВС-П1, МВС-П2, ВС-П1,
МП-П2, МП-П3, МП-П4 могут поставляться с разделителями РМ, с соединительным
рукавом и заполняться разделительной жидкостью.

Преобразователи выпускаются по ТУ
25-05.2081-79.

Выходной сигнал:
от 20 до 100 кПа (0,2 до 1 кгс/см2).

Давление воздуха питания:
(140 ± 20) кПа [(1,4 ± 0,2)кгс/см2].

Техническая характеристика воздуха питания по ГОСТ
17433-80.

Класс загрязненности воздуха питания:
1.

Предельное расстояние передачи выходного сигнала:
по пневмотрассе с внутренним
диаметром трубопровода 6 мм - 300 м.

Расход воздуха питания преобразователей:
приведенный к условиям, указанным в ГОСТ
2939-63, в установившемся режиме, не превышает 3 л/м.

По защищенности от воздействия окружающей среды преобразователи изготавливаются

по ГОСТ 12997-84 в двух исполнениях:
-защищенном от попадания внутрь пыли и воды;
-защищенном от агрессивной среды (коррозионностойком), содержащей сероводород,
 аммиак и другие смеси, агрессивные к меди и медным сплавам.

По устойчивости к климатическим воздействиям изготавливаются:

-преобразователи с любым верхним пределом измерений - группы В4 по ГОСТ 12997-84,
  что соответствует виду климатического исполнения УХЛ3.1**,
  по ГОСТ 15150-69, но для работы при температуре от 1 до 50 °С;
-преобразователи с верхним пределом измерений до 16 МПа - группы Д3
  по ГОСТ   12997-84, что соответствует виду климатического исполнения У3**,
  поГОСТ 15150-69, но для работы при температуре от минус 50 до плюс 60 °С.

Для районов с тропическим климатом преобразователи изготавливаются вида

климатического исполнения по ГОСТ 15150-69:
-Т3 - для работы при температуре от минус 10 до плюс 55 °С;
-ТВ3 - для работы при температуре от 1 до 50 °С.

Относительная влажность:
не более (95 ±3) % при температуре 35 °С и более низких
температурах без конденсации влаги.

Масса преобразователя:
не более 7 кг.

                                                                                                                                                  Таблица 1
Верхние пределы измерений и пределы допускаемой основной погрешности преобразователей избыточного давления, разряжения, избыточного давления-разряжения
Наименование
преобразователя



Условное обозначение типа (модели)



Верхний предел измерений



Предел до- пускаемой основной погрешно-
сти | Δд |, %



еденица измерений



избыточное давление



разряжение



1



2



3



4



5



6



Преобразователь
избыточного
давления



НС-П1
(9174)



кПа (кгс / м2)



0,4 (40)
0,6 (60)
1 (100)
1,6 (160)
[2,5 (250)]







1



НС-П2
(9175)



[1 (100)]
[1,6 (160)]
2,5 (250)
4 (400)
6 (600)
[10 (1000)]







1



НС-П3
(91760)



[6 (600)]
10 (1000)
16 (1600)
25 (2500)
40 (4000)







1



МС-П1
(9121)



МПа (кгс / см2)



[0,025 (0,25)]
0,04 (0,4)
0,06 (0,6)
0,1 (10)
0,16 (1,6)
0,25 (2,5)
0,4 (4,0)







1



МС-П2
(9124)



[0,4 (4,0)]
0,6 (6,0)
1 (10)
1,6 (16)
2,5 (25)







1



МП-П2
(9112)



4 (40)
6 (60)
10 (100)







МП-П3
(9113)



16 (160)
25 (250)
40 (400)







МП-П4
(9114)



60 (600)
100 (1000)







Преобразователь
разряжения



ТС-П1
(9171)



кПа (кгс / м2)







0,4 (40)
0,6 (60)
1 (100)
1,6 (160)
[2,5 (250)]



1



ТС-П2
(9172)



[1 (100)]
[1,6 (160)]
2,5 (250)
4 (400)
6 (600)
[10 (1000)]



ТС-П3
(9173)



6 (600)
10 (100)
16 (1600)
25 (2500)
40 (4000)



ВС-П1
(9123)



МПа (кгс / м2)







[0,025 (0,25)] 0,04 (0,4)
0,06 (0,6)
0,1 (1,0)







Преобразователь
избыточного давления разряжения



ТНС-П1
(9174)







0,2 (20)
0,3 (30)
0,5 (50)
0,8 (80)
[1,25 (125)]



0,2 (20)
0,3 (30)
0,5 (50)
0,8 (80)
[1,25 (125)]



1



ТНС-П2
(9175)



[0,5 (50)]
[0,8 (80)]
1,25 (125)
2 (200)
3 (300)
[5 (500)]



[0,5 (50)]
[0,8 (80)]
1,25 (125)
2 (200)
3 (300)
[5 (500)]



ТНС-П3
(9176)



[3 (300)]
5 (500)
8 (800)
12,5 (1250)
20 (2000)



[3 (300)]
5 (500)
8 (800)
12,5 (1250) 20 (2000)



МВС-П1
(9121)



МПа (кгс / см2)



0,06 (0,6)
0,15 (1,5)
0,3 (3)



0,1 (1)
0,1 (1)
0,1 (1)



МВС-П2
(9124)



[0,3 (3)]
0,5 (5)
0,9 (9)
1,5 (15)
2,4 (24)



0,1 (1)
0,1 (1)
0,1 (1)
0,1 (1)
0,1 (1)




                                                                                                                                                  Таблица 2
Преобразователи абсолютного и избыточного давления,в том числе преобразователи с нулевым значением вне диапазона измерений
Наименование преобразователя



Условное обозначение



Верхний предел измерений, МПа
(кгс  / см2)



Диапазон из- мерений МПа (кгс /см2)



Предел допус- каемой основ-
ной погрешн- ности | Δд |, %



1



2



3



4



5



Преобразователь
абсолютного давления



МАС-П1 (9131)



[0,025 (0,25)]
0,04 (0,4)



[0,025 (0,25)]
0,04 (0,4)



1,5



0,06 (0,6)
0,1 (1)
0,16 (1,6)
0,25 (2,5)



0,06 (0,6)
0,1 (1)
0,16 (1,6)
0,25 (2,5)



1; 1,5



0,4 (4)



0,4 (4)
0,06 (0,6)
0,1 (1)
0,16 (16)



МАС-П2 (9132)



0,6 (6)
1 (10)
1,6 (16)
2,5 (25)



0,6 (6)
1 (10)
1,6 (16)
2,5 (25)



1; 1,5



2,5 (25)



0,4 (4)
0,6 (6)
1 (10)



МАС-П3 (9133)



0,01 (0,1)



0,01 (0,1)



1,5



0,016 (0,16)
0,025 (0,25)
0,04 (0,4)



0,016 (0,16)
0,025 (0,25)
0,04 (0,4)



1; 1,5



0,06 (0,6)



0,016 (0,16)
0,025 (0,25)
0,04 (0,4)



0,6; 1



Преобразователь
избыточного давления



НС-П3
(9176)



0,06 (0,6)



0,016 (0,16)
0,025 (0,25)
0,04 (0,4)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1



Преобразователь
с нулевым значением вне диапазона
измерений



МС-П12
(9192)



0,25 (2,5)



0,04 (0,4)
0,06 (0,6)
0,1 (1)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1



0,4 (4)



0,06 (0,6)
0,1 (1)
0,16 (1,6)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1



МС-П13
(9193)



0,6 (6)



0,1 (1)
0,16 (1,6)
0,25 (2,5)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1



1 (10)



0,16 (1,6)
0,25 (2,5)
0,4 (4)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1



МС-П15
(9195)



1,6 (16)



0,25 (2,5)
0,4 (4)
0,6 (6)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1



2,5 (25)



0,4 (4)
0,6 (6)
1 (10)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1



МС-П17
(9197)



4 (40)



0,6 (6)
1 (10)
1,6 (16)
4 (40)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1
0,6; 1



6 (60)



1 (10)
1,6 (16)
2,5 (25)
6 (60)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1
0,6; 1



МС-П18
(9198)



10 (100)



1,6 (16)
2,5 (25)
4 (40)
10 (100)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1
0,6; 1



16 (160)



2,5 (25)
4 (40)
6 (60)
16 (160)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1
0,6; 1



МП-П19
(9199)



25 (250)



4 (40)
6 (60)
10 (100)
25 (250)



0,25; 0,4
0,25; 0,4; 0,6
0,4; 0,6; 1
0,6; 1



40 (400)



6 (60)
10 (100)
16 (160)
40 (400)



0,25; 0,4
0,25; 0,4; 0,6 0,4; 0,6; 1
0,6; 1



60 (600)



10 (100)
16 (160)
25 (250)



0,25; 0,4
0,25; 0,4; 0,6 0,4; 0,6; 1

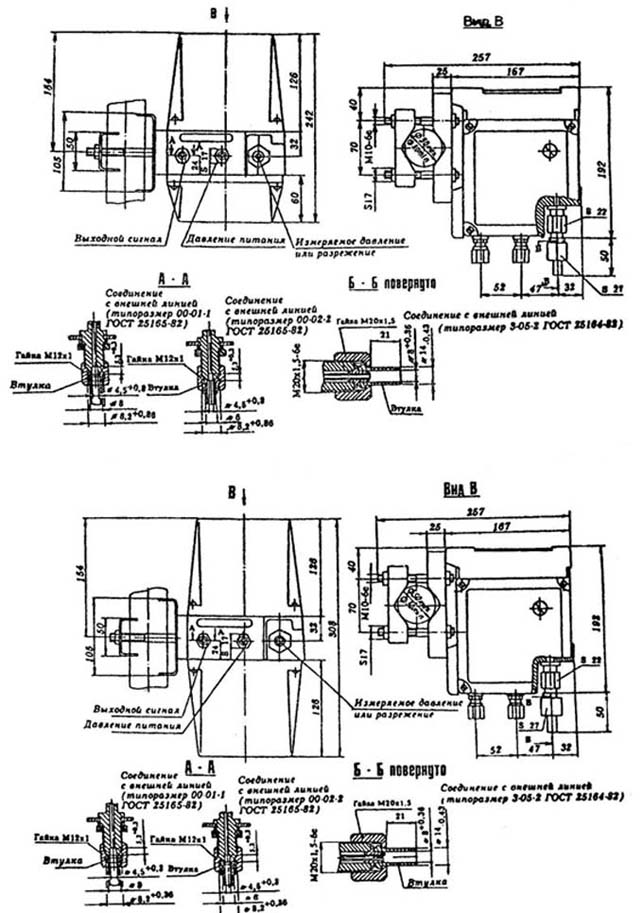

                                                                                РИС.1
Габаритные и присоединительные размеры преобразователей типов МАС-П1, МАС-П2, МАСП3, МС-П1, МС-П2, МС-П12, МС-П13, МС-П15, МС-П17, МС-П18, МСП19, ВСП1, МВС-П1, МВСП2, ТС-П3, НСП3, ТНС-П3.

                                                                                РИС.2
Габаритные и присоединительные размеры преобразователей типов МП-П2, МП-П3, МПП4, ТСП2, НС-П1, НС-П2, ТНСП1, ТНС-П2.

Примечание:
Преобразователи с верхними пределами измерений, указанными в табл. 1 и 2 в квадратных скобках, рекомендуется применять только при необходимости их перерегулирования.

При заказе необходимо указывать:
Модель, предел измерений, класс точностии.

Гарантийные обязательства:

1 год

Комплект поставки:
1. Прибор
2. Паспорт
