ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".

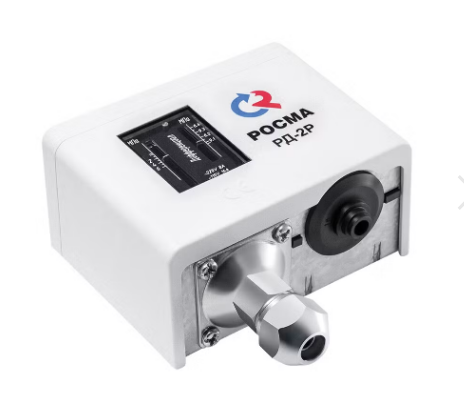

Тип РД-2Р, РД-2Р модель 35. Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления среды. Это должны быть неагрессивные к медным сплавам жидкие или газообразные, не вязкие и не кристаллизующиеся среды с максимальной температурой до 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта. И затем реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств.
Универсальность прибора заключается в возможности работать как при повышении, так и при понижении давления.
Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах обеспечивают работу агрегата в автоматическом режиме.
Рабочий диапазон
| Рабочий диапазон, МПа |
Дифференциал, МПа (настраиваемый) | Р перегруз. макс, МПа |
| −0,05…0,3 | 0,035…0,15 | 1,6 |
| −0,07…0,6 | 0,06…0,4 | 1,6 |
| −0,02…0,8* | 0,07…0,4* | 1,6* |
| −0,02…0,8** | 0,04…0,15** | 1,6** |
| 0,1…1 | 0,1…0,3 | 1,6 |
| 0,5…1,6 | 0,1…0,4 | 3,5 |
| 0,5…2,4 | 0,2…0,5 | 3,5 |
| 0,5…3 | 0,5…1 | 3,5 |
* — для РД-2Р модель 35 G¼
** — для РД-2Р модель 35 G½
| Воспроизводимость | ±2% |
| Контакты | Однополюсный перекидной контакт |
| Электрические характеристики | 8А ~220 В 16А ~110 В |
| Диапазон рабочих температур, °C | Окружающая среда: -10…+70 Контролируемая среда: -10…+110 |
| Корпус | Алитированная сталь 10 РД-2Р, РД-2Р модель 35 — IP44, IP55*** *** — для всех РД с резьбой G¼ |
| Крышка | Пластик, цвет белый |
| Штуцер и накидная гайка | Хромированная сталь 10 |
| Кронштейн и механизм | Анодированная сталь 10 |
| Сильфон | Медный сплав |
| Шкала | Алюминий, цвет черный |
| Стекло | Органическое |
| Способ присоединения |
РД-2Р РД-2Р модель 35 |
| Варианты монтажа | На приборную панель или с помощью кронштейна |
| Надежность | 100 000 циклов |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4218-001-4719015564-2010 ГОСТ 26005–83 |
Монтаж кабеля
| Тип | Способ монтажа |
Ø кабеля, мм |
|---|---|---|
| РД-2Р модель 35 |
Кабельный ввод |
6 — 14 |
| РД-2Р | Резиновый уплотнитель |
до 12 |
Вес, кг
| Тип | Корпус | Резьба | Вес |
|---|---|---|---|
| РД-2Р | IP44 | G¼ | 0,33 |
| IP55 | 0,47 | ||
| РД-2Р модель 35 |
IP44 | G¼ | 0,31 |
| IP55 | 0,44 | ||
| IP44 | G½ | 0,34 | |
| Кронштейн | — | — | 0,07 |
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
Реле давления РД-2P
| Тип | Исполнение | Рабочий диапазон давлений, МПа | Резьба присоединения |
|---|---|---|---|
| РД-2Р | IP44 | −0,05…0,3; −0,07…0,6; 0,1…1; 0,5…1,6; 0,5…2,4; 0,5…3 | накидная гайка G¼ для крепления капиллярной трубки |
| РД-2Р модель 35 | −0,02…0,8 | резьба G¼, G½ | |
| РД-2Р | IP55 | −0,05…0,3; −0,07…0,6; 0,1…1; 0,5…1,6; 0,5…2,4; 0,5…3 | накидная гайка G¼ для крепления капиллярной трубки |
| РД-2Р модель 35 | −0,02…0,8 | резьба G¼ |
Капиллярные трубки для реле РД-2Р
| Наименование | Резьба присоединения | Длина, м |
|---|---|---|
| Капиллярная трубка для РД-2Р | G¼ - G¼ (внутр. накидная гайка - наруж.) | 1 |
| 1,5 | ||
| 2 | ||
| 3 | ||
| G¼ - G½ или М20×1,5 (внутр. накидная гайка - наруж.) | 1 | |
| 1,5 | ||
| 2 | ||
| 3 | ||
| Капиллярная трубка для РД-2Р модель 35 | G¼ - G¼ (внутр. - наруж.) | 1 |
| 1,5 | ||
| 2 | ||
| 3 | ||
| G¼ - G½ или М20×1,5 (внутр. - наруж.) | 1 | |
| 1,5 | ||
| 2 | ||
| 3 |
Карта заказа
| Тип | реле давления | РД-2Р |
| Верхний предел рабочего диапазона, МПа | 0,3 / 0,6 / 0,8 / 1 / 1,6 / 2,4 / 3 | |
| Резьба присоединения | G½ / G¼ | |
| Модель | реле давления РД-2Р | – |
| реле давления РД-2Р модель 35 | Модель 35 | |
| Степень защиты | IP44 | – |
| IP55 | IP55 | |
| Кабельный ввод | IP44 | – |
| IP55 - пластиковый кабельный ввод М20х1,5 | ПВ | |
Пример обозначения: РД-2Р — 1 МПа — G¼
| Наименование услуги | Тип |
|---|---|
| Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м | РД-2Р (РД-2Р мод 35) с разделителем РМ, в том числе с капиллярными трубками |
| Объединение с разделителем РМ-С21, РМ-С21м |
|
| Объединение с разделителем РМ-М31 | |
| Объединение с разделителем РМ-К11 | |
| Повторная настройка реле давления |
|
