Купить Реле давления серии PS

Реле давления серии PS

В корзину Быстрый заказ Получить консультацию

Цена

от 1 711 руб.

  • Технические характеристики
  • Вопросы и комментарии (0)
Реле давления серии PS



Код модели

-5 А –микропереключатель 5 А

Диапазон давления

Разность датчика

Точность датчика



Модель низкого давления

Точность датчика



Модель высокого давления

Расчётная электр.мощн.



Резист. нагрузка

Расчётная электр. мощн.



Индукт. нагрузка

PS 200

20…200 Pa

10 Pa

20 Pa ±5 Pa

200 Pa ±20 Pa

0,1 A / 250 VAC

-

PS 300    (-5 A )

30…300 Pa

20 Pa

30Pa ±5 Pa

300Pa ±30Pa

3A / 250VAC *)

2A / 250VAC

PS500    (-5A)

30…300 Pa

20 Pa

30Pa ±5 Pa

500Pa ±30Pa

3A / 250VAC *)

2A / 250VAC

PS600    (-5A)

40…600 Pa

30 Pa

40Pa ±5 Pa

600Pa ±30Pa

3A / 250VAC *)

2A / 250VAC

PS1500  (-5A)

100…1500 Pa

80 Pa

100Pa ± 10Pa

1500Pa ±50Pa

3A / 250VAC *)

2A / 250VAC

PS4500

500…4500 Pa

180 Pa

500Pa ± 50Pa

4500Pa ±200Pa

5A / 250VAC

2A / 250VAC

Комплект поставки:
Стандартная комплектация:
2 крепёжных винта
2 пластмассовых переходника
2 м трубка  d 4 / 7 mm
Дополнительные комплектующие:
металлические переходники (заказываются отдельно).

Описание прибора:
Материалы:
Корпус                   ABS
Крышка                  PC
Мембрана               silicone
Переходники            ABS
Трубка                    PVC, soft

Подключения:
Электр . подключения  -  3 винтовых терминала
Кабельный ввод        M16
Подкл . давления       Male d5 mm

Вес:
150грамм (350 грамм с комплектующими)

Общие условия:
Рабочая темп.         -20…+60 ° C
Темп. хранения        -40…+85 ° C
Макс. давление        50 kPa
Измеряемая среда   Воздух и неагрессивные газы
Срок службы          > 1 000000 операций

Безопасность:
IP Стандарт            IP 54
Соответствие:
Meets the requirements for CE marking:
EMCdirective 89/336/EEC
RohsDirective 2002/95/EY
Low voltage 73/32/ EEC

Монтаж:
Устанавливать вертикально, либо входным отверстием либо электрическим кабелем вниз.
Терминалы подключения:
когда дифференциальное давление возрастает:
1 – 3 открыто
1 – 2 закрыто

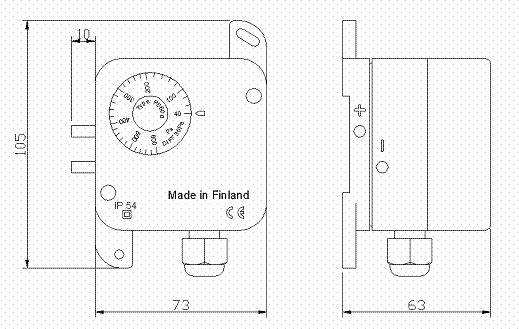

Размеры:
