Бобышка для манометров и термометров (Метер)
по запросу
Профессиональная консультация
Вы можете получить все интересующие вас сведения о контрольно-измерительных приборах и автоматике у наших высококлассных консультатнтов!
- Технические характеристики
- Вопросы и комментарии (0)
|

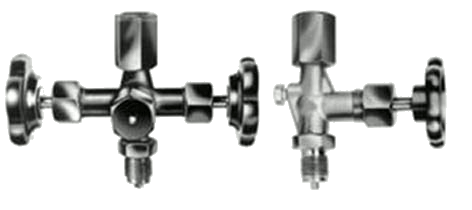

Запорный вентиль из латуни по DIN 16270, стяжная муфта / цапфа G ½, PN 250 |
Стальной запорный вентиль с отдельно запираемым тестовым соединением по DIN 16272, стяжная муфта / цапфа G ½, с тестовой цапфой M 20 х 1,5 PN 400 |
Применение:
Запорный и дроссельный механизм для манометров, для измерения давления жидкостей, газов и паров.
Присоединение:
G ½ по EN 837-1 / 7.3, тестовое соединение М 20х1,5
|
Корпус вентиля |
PN ( бар ) |
Температура ( гр.цельсия ) |
|
Латунь |
250 |
-10…+120 |
|
Оксидированная сталь |
400 |
-10…+120 |
|
CrNi -сталь |
400 |
-20…+200 |
Шпиндель и затвор:
Корозионно- и кислостойкая сталь
Уплотнение:
PTFE ( тефлон )
Ручка:
Теплостойкая пластмасса
Номинальное давление см. таблицу
|
Исполнение |
Присоединение |
PN ( бар ) |
Материал |
№ изделия |
|
|
Форма А |
Форма В |
||||
|
По DIN 16270 |
G 1/2 |
250 |
Ms |
9090169 |
9095098 |
|
G 1/2 |
400 |
St |
9090177 |
9095101 |
|
|
G 1/2 |
400 |
1.457-1 |
9090967 |
9095110 |
|
|
По DIN 16271 |
G 1/2 |
250 |
Ms |
9090975 |
9095128 |
|
G 1/2 |
400 |
St |
9090983 |
9095136 |
|
|
G 1/2 |
400 |
1.457-1 |
9091157 |
9095144 |
|
|
По DIN 16272 |
G 1/2 |
250 |
Ms |
9090991 |
9095152 |
|
G 1/2 |
400 |
St |
9091009 |
9095160 |
|
|
G 1/2 |
400 |
1.457-1 |
9091017 |
9095179 |
|
Гарантийные обязательства:
1 год
