Купить Сигнализатор уровня РОС-301

Сигнализатор уровня РОС-301

Быстрый заказ

Цена

6 405 руб.

  • Технические характеристики
  • Видео
  • Вопросы и комментарии (1)

ВСЕГДА В НАЛИЧИИ!

Прибор есть в наличии на складе.

Описание прибора:

Датчики-реле уровня РОС301 (в дальнейшем датчики-реле) Государственной системы промышленных приборов и средств автоматизации (ГСП) предназначены для контроля трёх уровней электропроводных жидкостей по трем независимым каналам в одном или в различных резервуарах в стационарных и корабельных условиях вне взрывоопасных зон.
В состав РОС301 входят три датчика и передающий преобразователь(ППР) с корпусом (ППР-03) или без него (ППР-22).

Технические параметры прибора:

Условные обозначения датчиков-реле: РОС 301 УХЛ3**, РОС 301 УХЛЧ, РОС 301 Т3, РОС 301 ОМЗ, РОС 301 УХЛ4* (ППР без корпуса).
Основные параметры датчиков и передающих преобразователей указаны в табл.1, 2, 3.

Выходной сигнал: релейный, ток от 0,5 до 2,5 А, напряжение от 12 до 250 В,
частота 50 Гц

Напряжение питания: 220 В+10% -15% , 50 Гц ± 2 % или 50 Гц ± 5 % для исполнения ОМ

Потребляемая мощность: не более 12 В·А на три точки контроля

Масса: датчика - не более 0,65 кг; преобразователя передающего - не более 2 кг

Основные параметры и размеры (таблица 1)

Материалы датчика Параметры контролируемой среды Длина поргужаемой части датчика, L, м

Испол-
нение
датчика

Материал электрода, погружаемого в контролируемую среду Материал изолятора Давление
Max
Р раб, МПа, до
Т° среды, °С (не выше) Удельная электическая проводи-мость, См/м,
не менее
Сталь 12Х18Н10Т ГОСТ 5632-72 Фторопласт
4 ГОСТ 10007-80 или фторопласт 40ЛД
2,5 200 0,015 0,6 при вертикальном монтаже или 0,1 при горизонтальном монтаже 1
Полиэтилен ГОСТ 16388-85 2,5 80 2
0,1 3

ПРИМЕЧАНИЕ: При необходимости потребитель может уменьшить при поставленной длине 0,6 м или увеличить длину погружаемой части датчика L до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может иметь сечение любой формы площадью не менее площади сечения основного электрода, из материала стойкого к контролируемой среде и допускающего контактную пару, не создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72.

Варианты климатического исполнения (таблица 2)

Климатическое исполнение Категория размещения Температура окружающего воздуха при эксплуатации, °С
Нижнее значение Верхнее значение
Датчик
УХЛ 2 -50 +70
Т, ОМ 2 -50 +70
Передающий преобразователь
УХЛ 3 -50 +60
ОМ 3 -50 +60
УХЛ 4 +1 +35
Т 3 -10 +45

Вибро- и ударопрочность (таблица 3)

Наименование механического воздействия Нормы для:
Датчиков-реле исполнений УХЛ, Т Датчиков-реле исполнения ОМ
1. Вибрация:
- диапазон частот, Гц 5,0…80,0 исп. N3 ГОСТ 12997-84 5,0…100,0
- ускорение, м/с2 9,8 7,0
2. Удары
- ускорение, м/с2 - 50
- длительность удара, м с 10…15
- частота следования, ударов/мин 40…80
3. Качка
- предельный угол наклона, град. - 30
- период качки, с - 7…9
4. Наклоны
- под углом к горизонтали, град. - 15

Напряжение переменного тока на электроде датчика на превышает 6 В.
В передающем преобразователе датчика-реле с помощью элементов световой
индикации обеспечивается контроль функционирования и достижения контролируемого уровня среды.

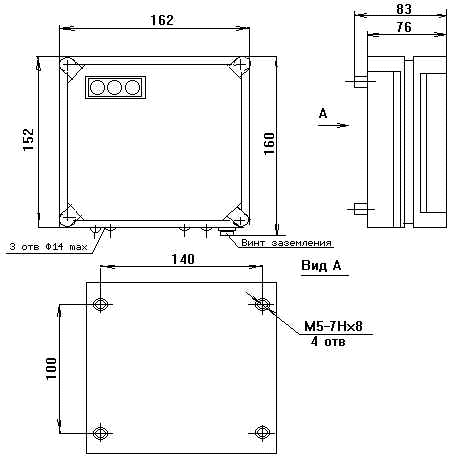

Габаритные и установочные размеры блока ППР-03:
Габаритные и установочные размеры блока ППР-03

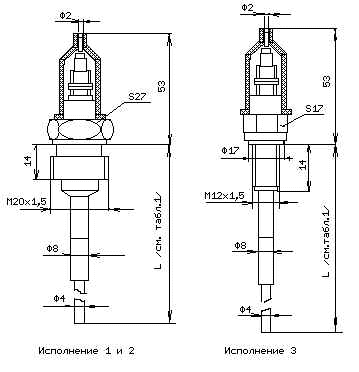

Габаритные и установочные размеры первичных преобразователей ППР:
Габаритные и установочные размеры первичных преобразователей ППР

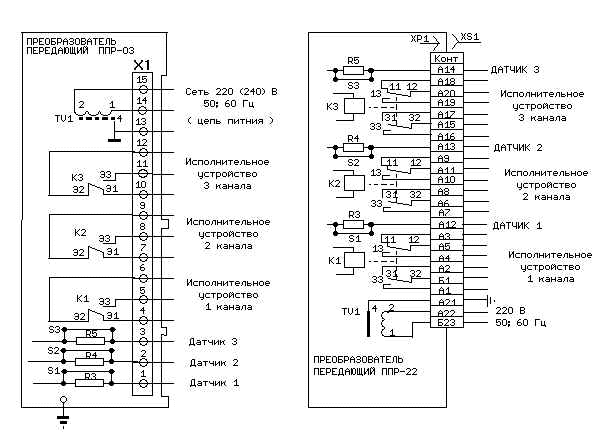

Схема электрическая подключения:
Схема электрическая подключения



Гарантийные обязательства:
1 год

Комплект поставки:
1. Преобразователь ППР-03 1 шт.
2. Датчик кондуктометрический (к РОС-301)  М20*1,5, фторопласт 3 шт.
2. Удлинитель датчика кондуктометрического 12Х18Н10Т длина 0,6м. 3шт.
3. Паспорт.




Прибор есть в наличии на складе.

Видео

Сигнализатор уровня РОС-301

Здравствуйте, какая максимальная длинна провода от датчика до преобразователя? Андрей — 18.07.2022 | 10:06
