Купить Ротаметр РМА-01 (0,0025ж; 0,004ж; 0,0063ж; 0,063г; 0,1г; 0,16г; 0,25г)

Ротаметр РМА-01 (0,0025ж; 0,004ж; 0,0063ж; 0,063г; 0,1г; 0,16г; 0,25г)


  • Технические характеристики
  • Вопросы и комментарии (0)
прибор - ООО


Описание прибора:
Ротаметры типа РМА предназначены для измерения объемного
расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей
с дисперсными включениями инородных частиц, нейтральных к материалам указанным в техдокументации.
По заказу изготавливаются в тропическоми морском исполнении.

Технические параметры прибора:

Ротаметры для местного измерения расхода без дистанционной
передачи показаний.


Ротаметры для жидкостей: 0,0025ЖУЗ; 0,004ЖУЗ; 0,0063ЖУЗ
Ротаметры для газов:   0,063ГУЗ; 0,1 ГУЗ; 0,16ГУЗ; 0,25ГУЗ

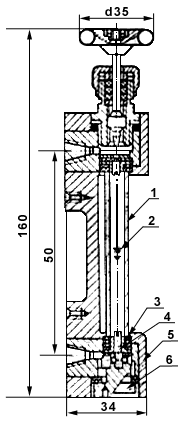

1. Трубка ротаметрическая
2. Поплавок
3. Прокладка
4. Упор
5. Корпус
6. Заглушка
Ротаметр лабораторный.
Присоединение ротаметров в технологическую
линию - резьбовое К 1/8 ГОСТ 6111

Все ротаметры при выпуске из производства подвергаются калибровке
аккредитованной метрологической службой.
Ротаметры с местными показаниями типа РМ ГОСТ 13045 предназначены
для измерения объемного расхода плавноменяющихся однородных потоков
чистых и слабозагрязненных жидкостей, воздуха и газов   с дисперсными
включениями инородных частиц, нейтральных к стали 12Х18Н9Т для
РМ ( к фторопласту-4 для РМФ) и стеклу марок ХС и ТХС.
Ротаметры соответствуют климатическому исполнению У категории
размещения 3 по ГОСТ 15150. но для работы при температурах от
плюс 5 до плюс 50 °С
- Шкала условная равномерная.
- Рабочее избыточное давление ротаметра -0.63 МПа ( 6,3кгс/см2 )
- Величина потери давления от установки ротаметра в технологическую линию
не должна превышать 0,01 МПа (0,1 кгс/см2).
- Температура измеряемой среды:
для ротаметра РМ от плюс 5 до плюс 50 °С,
для ротаметра РМФ от минус 30 до плюс 100 °С.

Скачать техническое описание и инструкция по эксплуатации



Базовая модель
Наименование
Qmax, (м3/час)
Qmin, (м3/час)
Ду, (мм)
Погреш- ность измер- ения, (%)
Вид присоеди-нения
Габарит- ные размеры (мм)
по воде
по воз-духу

РМА

РМА-0,0025ЖУЗ РМА-0.004ЖУЗ РМА-0,0063ЖУЗ

0,0025 0,004 0,0063



Не более 20% от верх- него факт- ического предела измере-ния

3

±4 от верхнего предела измерения

Резьбовое с кононической резьбой 1/8" ГОСТ 6214-81

160х35х40

РМА-0,063ГУЗ
РМА-0,1ГУЗ
РМА-0,16ГУЗ
РМА-0,25ГУЗ



0,063
0,1 0,16 0,25



Гарантийные обязательства:
1 год


Комплект поставки:
1.РМА
2. Паспорт
