Ротаметр типа РМФ-04 (0,1ж; 0,16ж; 0,25ж;0,4ж; 4г; 6,3г)

Описание прибора:
Ротаметр РМФ ГОСТ 13045-81 предназначен для измерения стабильных или плавноменяющихся (непульсирующих) потоков некристаллизирующихся жидкостей и газов, нейтральных относительно стекла, фторопласта-4, и уплотнительной набивки ФУМ-В.
По заказу изготавливаются в тропическом и морском исполнении.

Ротаметры для жидкостей: РМФ-04-0,16ЖУЗ, РМФ-04-0,25ЖУЗ, РМФ-04-0,4ЖУЗ
Ротаметры для газов: РМФ-04-4,0ГУЗ, РМФ-04-6,3ГУЗ, РМФ-04-10ГУЗ

Все ротаметры при выпуске из производства подвергаются калибровке аккредитованной метрологической службой.
Ротаметры с местными показаниями типа РМ ГОСТ 13045 предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей, воздуха и газов с дисперсными включениями инородных частиц, нейтральных к стали 12Х18Н9Т для
РМ ( к фторопласту-4 для РМФ) и стеклу марок ХС и ТХС.
Ротаметры соответствуют климатическому исполнению У категории размещения 3 по ГОСТ 15150. но для работы при температурах от плюс 5 до плюс 50 °С
- Шкала условная равномерная.
- Рабочее избыточное давление ротаметра -0.63 МПа ( 6,3кгс/см2 )
- Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см2).
- Температура измеряемой среды:
для ротаметра РМ от плюс 5 до плюс 50 °С,
для ротаметра РМФ от минус 30 до плюс 100 °С

Скачать техническое описание и инструкцию по эксплуатации

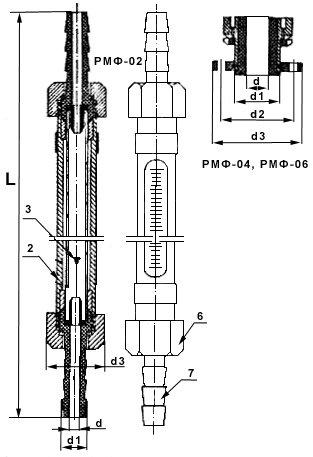

Размеры, мм:

1-трубка ротаметрическая; 2-поплавок;
3-прокладка; 4-фланец; 5-диафрагма; 6-корпус.

Обозначение базовых моделей ротаметров	d	d1	d2	d3	L
РМФ-IV	15	28	55	80	480



Модификации ротаметров РМФ-4

Базовая модель	Наименование	Qmax, (м3/час)		Qmin, (м3/час)	Ду, (мм)	Погреш- ность измер- ения, (%)	Вид присоед-инения	Габарит- ные размеры (мм)	Масса, кг
		по воде	по воз-духу
РМФ-IV	РМФ-04-0,16ЖУЗ РМФ-04-0,25ЖУЗ РМФ-04-0,4ЖУЗ	0,16 0,25 0,4		Не более 20% от верх- него факт- ического предела измере-ния	15	±2,5 от верхнего предела измерения	Ниппельное под шланг Ø22(для РМФ-02-0,1ЖУЗ) Фланцевое наружн.Ø80 межцентр.Ø55 4 отв.Ø12	80х80х480	2,0
	РМФ-04-4,0ГУЗ РМФ-04-6,3ГУЗ РМФ-04-10ГУЗ		4,0 6,3 10

Гарантийные обязательства:
1 год.

Комплект поставки:
1. Ротаметр РМ.
2. Паспорт.
