Описание прибора:
Измеритель 2ТРМ0А предназначен для измерения температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Класс точности: 0,5/0,25

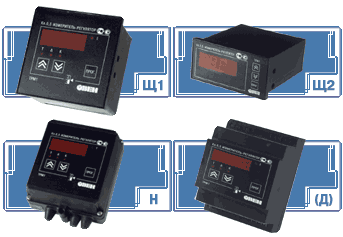

Прибор выпускается в корпусах 4-х типов:
настенном (Н), щитовых (Щ1 и Щ2), на DiN-рейку (D)
Основные функции измерителя-регулятора 2ТРМ0А :
- термопреобразователей сопротивления типа ТСМ/ТСП;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R)
- датчиков с унифицированным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
или их разности на встроенном 4-х разрядном светодиодном цифровом индикаторе.
* Входы могут быть только однотипными.
Измерение давления, влажности, расхода,
уровня и др. величин возможно только в
модификациях 2ТРМ0-Х.АТ и 2ТРМ0-Х.АН.
Технические параметры прибора:
Входы
Количество входов для подключения датчиков |
2 |
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика) |
±0,5 % |
Время опроса одного входа |
не более 1,5 с |
Выходное напряжение источника питания нормирующих преобразователей (в модификациях АТ и АН) |
27 В ±20 % |
Максимально допустимый ток источника питания |
100 мА |
Тип датчика |
Тип входа |
Диапазон измерений |
Разрешающая способность |
ТСМ 50/100М W100 = 1,426 |
ТС |
-50...+200 °С |
0,1 °С |
ТСП 50/100П W100 = 1,385 |
-200...+650 °С |
0,1 °С |
|
ТСП 50/100П W100 = 1,391 |
-200...+650 °С |
0,1 °С |
|
ТСМ 50/100М W100 = 1,428 |
-50...+200 °С |
0,1 °С |
|
ТСМ гр. 23 |
-50...+200 °С |
0,1 °С |
|
ТХК(L) |
ТП |
-50...+750 °С |
0,1 °С |
ТХА(K) |
-50...+1300 °С |
1 °С |
|
ТНН(N) |
-50...+1300 °С |
1 °С |
|
ТЖК(J) |
-50...+900 °С |
1 °С |
|
ТПП(S) |
ТПП |
-50...+1600 °С |
1 °С |
ТПП(R) |
-50...+1600 °С |
1 °С |
|
Ток 4...20 мА |
АТ |
0...100 % |
0,1 % |
Ток 0...20 мА |
0...100 % |
0,1 % |
|
Ток 0...5 мА |
0...100 % |
0,1 % |
|
Напряжение 0...1 В |
АН |
0...100 % |
0,1 % |
Питание
Номинальное напряжение питания |
220 В частотой 50 Гц |
Допустимое отклонение номинального напряжения питания |
–15…+10 % |
Корпус
Характеристики |
щитовой Щ1 |
щитовой Щ2 |
настенный Н |
DIN-реечный Д |
Степень защиты корпуса |
IP54 (со стороны |
IP20 (со стороны |
IP44 |
IP20 (со стороны |
Габаритные размеры, мм |
96x96x70 |
96x48x100 |
130x105x65 |
72x88x54 |
Индикация
Тип индикатора |
светодиодный цифровой 4-х разрядный |
Варинаты заказа
в корпусе Н |
в корпусе Щ1 |
в корпусе Щ2 |
2ТРМ0А-Н.ТС |
2ТРМ0А-Щ1.ТС |
2ТРМ0А-Щ2.ТС |
Гарантийные обязательства:
18 мес.
Комплект поставки:
1. Прибор.
2. Паспорт-описание.
3. Монтажные части.
