Электромагнитный пневмораспределитель серии V52
- Технические характеристики
- Вопросы и комментарии (0)
Электромагнитный пневмораспределитель cерии V52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем.
Особенности:
- Может быть оснащен одной катушкой (моностабильный) или двумя катушками (бистабильный)
- Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
- Бистабильные распределители в обе стороны переключаются за счет катушек
Технические характеристики:
| Параметр | Значение |
| Тип распределителя | 5/2, нормально закрытый или нормально открытый |
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) |
| Проходное сечение | ⅛", ¼", ⅜", ½" |
| Пропускная способность (при давлении 0,6 МПа) | 900 л/мин (для присоединения G⅛") 1350 л/мин (для присоединения G¼") 2250 л/мин (для присоединения G⅜") 3200 л/мин (для присоединения G½") |
| Присоединение | G⅛", G¼", G⅜", G½" |
| Рабочее давление | 0,15…0,8 МПа |
| Максимальное давление | 1,2 МПа |
| Питание | ~220 В, =24 В, =12 В |
| Допуск по напряжению | ±10% |
| Мощность катушки | 5 Вт |
| Температура эксплуатации | −5…60°C |
| Степень защиты | IP65 |
| Класс изоляции соленоида | Класс F |
| Максимальная частота срабатывания | 5 Гц |
| Наработка до отказа | 12 000 000 циклов |
| Материал корпуса распределителя | Анодированный алюминий |
| Материал уплотнения | NBR |
| Модель | Присоединение | Пневматическая схема |

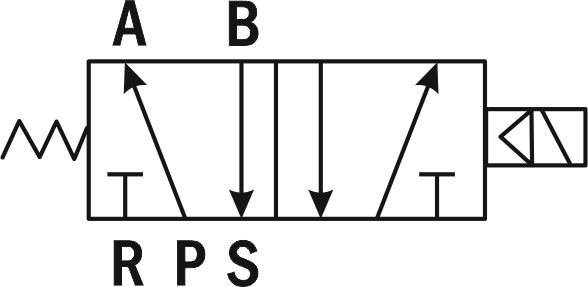

| C одной катушкой управления | ||
| V5211-06 | G⅛" |  |
| V5221-08 | G¼" | |
| V5231-10 | G⅜" | |
| V5241-15 | G½" | |

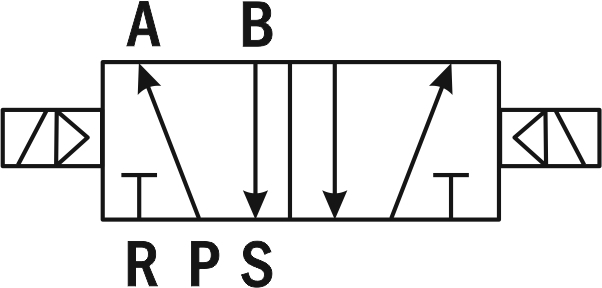

| C двумя катушками управления | ||
| V5212-06 | G⅛" |  |
| V5222-08 | G¼" | |
| V5232-10 | G⅜" | |
| V5242-15 | G½" |
|
