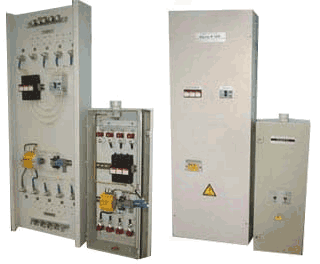

Квазар Ф50Р (52кВа, 80А) Подавитель импульсных помех

Описание прибора:
Фильтры сетевые магистральные со встроенной системой подавления импульсных перенапряжений комбинированного типа "КВАЗАР Ф-...Р" предназначены для защиты трехфазных силовых сетей питания электрооборудования, вычислительной техники от радиочастотных помех и импульсных перенапряжений большой мощности. Высокая эффективность системы достигается согласованной работой воздушных разрядников, высокочастотного фильтра и блока варисторной защиты. По сравнению с ранее применявшейся схемой защиты (подавитель импульсных перенапряжений варисторного типа Квазар 600 и магистральный фильтр ФСМТ ...ХХ) имеет следующие преимущества:

• В несколько раз большая энергия поглощения импульсного перенапряжения за счет разрядников (вплоть до прямого удара молнии в электросеть);
• Цельная конструкция с небольшими габаритами;
• Меньшая стоимость изделия.

  Конструкция устройства разработана с учетом стандартов и рекомендаций Международной Электротехнической Комиссии (МЭК) по зоновой защите IEC-1312-1 (1995-02) и IEC-1643-1, с учетом требований ПУЭ (7-е изд.) и ГОСТ Р 50 571. Фильтр спроектирован с учетом повышенных требований к надежности конструкции и исключает прерывание питания при выходе из строя любого из элементов фильтрации и защиты от импульсных перенапряжений.

  Изделие сочетает в себе защиту класса B и С , однако мощность подавления импульсных перенапряжений существенно превышает минимальные требование для устройств данных классов, что существенно увеличивает ресурс.

  Концепция защиты сети с помощью мощного подавителя импульсных перенапряжений и магистрального фильтра доказала свою эффективность на множестве объектов с учетом четырехлетней эксплуатации.

  Изделие Квазар Ф-...Р является логичным продолжением развития этой концепции.


  Технические параметры прибора:



  Параметр	Квазар Ф15Р	Квазар Ф25Р	Квазар Ф50Р	Квазар Ф65Р	Квазар Ф100Р	Квазар Ф160Р	Квазар Ф250Р
  Номинальое напряжение (В, Гц)	380,50	380,50	380,50	380,50	380,50	380,50	380,50
  Номинальная мощность (кВА)	16,5	26	52	66	105	165	264
  Номинальный ток на фазу (А)	25	40	80	100	160	250	400
  Сопротивление изоляции, не менее (Мом)	20	20	20	20	20	20	20
  Ток утечки на землю, не более (мА)	5	5	5	5	5	5	5
  Габаритные размеры, (мм)	640x350x190	840x350x190	840x350x190	840x350x190	840x350x190	1400x560x195	1400x560x195
  Система подключения	Клеммные зажимы 10мм2	Клеммные зажимы 16мм2	Клеммные зажимы 25-120мм2	Клеммные зажимы 25-120мм2	Клеммные зажимы 25-120мм2	Клеммные зажимы D12мм2	Клеммные зажимы D12мм2

  Технические характеристики блоков защит:

  Разрядники FLT - PLUS CTRL-1.5
  Параметр	Един. Изм.
  Максимальный разрядный ток (10350 мкс)	кА	50
  Напряжение срабатывания	В	1500
  Скорость срабатывания, не более	нс	1

  Трехфазный блок варисторной защиты SPU 3–240
  Параметр	Един. Изм.
  Максимальный разрядный ток (8350 мкс)	кА	40
  Напряжение срабатывания	В	471
  Скорость срабатывания, не более	нс	20

  Разрядник N - PE в составе SPU 3 - 240
  Параметр	Един. Изм.
  Максимальный разрядный ток (8350 мкс)	кА	50
  Напряжение срабатывания	В	471
  Скорость срабатывания, не более	нс	100


  Рекомендуемые сечения кабелей:



  Модель	L1, L2, L3	N	PE (разр)	КОРП.
  	мм2 (медь), не менее
  Квазар Ф - 15Р	6	6	6	6
  Квазар Ф - 25Р	10	10	10	10
  Квазар Ф - 50Р	35	25	25	25
  Квазар Ф - 65Р	50	25	25	25
  Квазар Ф - 100Р	95	50	35	50
  Квазар Ф - 160Р	150	95	35	95
  Квазар Ф - 250Р	240	120	35	120




  Конструкция:
  Изделие выполнено в виде щитовой настенной конструкции в металлическом корпусе c лицевой дверцей. Внутри корпуса изделия расположен трехфазный фильтр, на лицевой панели которого расположены клеммы подключения, воздушные разрядники и модули варисторной защиты. Для ввода и вывода кабелей подключения в верхней и нижней частях корпуса изделия предусмотрены пластиковые фитинги.

  Внутри корпуса расположена изолированная от корпуса клемма заземления устройств защиты от импульсных перенапряжений.

  Крепление корпуса на стеновую конструкцию обеспечивается с помощью электроизолированных кронштейнов. На лицевой дверце изделия имеется светодиодная индикация состояния модулей варисторной защиты, внутри корпуса расположены клемники для дистанционного контроля за состоянием системы подавления импульсных перенапряжений.

  Внешний вид и габаритные размеры фильтров: КВАЗАР Ф-15Р, КВАЗАР Ф-25Р, КВАЗАР Ф-50Р, КВАЗАР Ф-65Р, КВАЗАР Ф-100Р.



  Внешний вид и габаритные размеры фильтров: КВАЗАР Ф-160Р, КВАЗАР Ф-250Р.



  Эквивалентная электрическая схема "КВАЗАР Ф-...Р":



  Рекомендуемые схемы подключения:

  Рекомендуется в случае значительной удаленности изделия от точки выравнивания потенциалов. Данное подключение позволяет существенно уменьшить бросок потенциала на линии РЕ при срабатывании разрядников и варисторов.



  Рекомендуется в случае установки с использованием УЗО.



  Гарантийные обязательства:
  12 мес.
