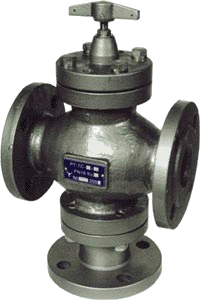

РТ-ТС для автоматического регулирования t в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок.

Описание прибора:
Регулятор температуры РТТС предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок.



Технические параметры прибора:
Типовое применение:
- открытые системы горячего водоснабжения и отопления;
- охладители газомотокомпрессоров, теплообменников.
Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объема наполнителя термочувствительного элемента (датчика температуры ТД-М) пропорционально изменению температуры теплоносителя.
Автоматическое поддержание заданной температуры производится по способу перепуска. Соотношение количества регулируемой среды в каналах "В" и "С" определяется температурой.
При повышении температуры регулируемой среды клапан перемещается термочувствительным элементом, при этом расход в канале "С" увеличивается, а в канале "В" уменьшается. Соотношение расходов изменяется до тех пор, пока регулируемая температура не примет заданного значения.
При понижении температуры, восстановление заданного температурного режима происходит под действием пружины возврата, перемещающей клапан в положение, при котором расход в канале "С" - уменьшается, в "В" - увеличивается.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали можно изготовить из стали 25 или 12Х18Н10Т.
Примеры использования регулятора РТ-ТС:

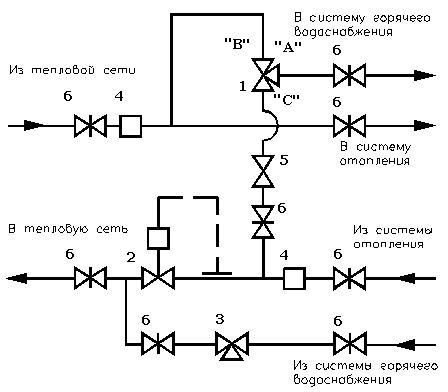

Открытая система водоснабжения на схемах обозначены:
A. - выход смешанной воды;
B. - вход горячей воды;
C. - вход обратной воды.

1. - терморегулятор РТ-ТС
2. - регулятор давления РД
3. - терморегулятор РТЦГВ или ТРК
4. -фильтры ФФС или ФФМ
5. -обратный клапан
6. -задвижки
СТАРТ систем охлаждения и смазки двигателей
а) С разделением потока

б) Со смешиванием потока

Д - Двигатель
Н - Насос
Т - Терморегулятор РТ-ТС
О – Охладитель

A.  - выход смешанной воды
B.  - вход горячей воды
C.  - вход обратной воды
1.  - прокладка
2.  - пружина
3.   - клапан
4.  - корпус
5.  - упор
6.  - гильза
7.  - датчик ТД6М
8.  - шток
9.  - крепежные болты
10.  крышка
Технические характеристики РТ-ТС

Регуляторы изготавливаются по СНИЦ 423.117.020 ТУ-99.
Пример обозначения регулятора температуры смесительного с условным проходом 25мм, величиной фиксированной настройки 60°С при его записи или заказе:
РТ-ТС-25-60 СНИЦ 423.117.020-99
Габаритные и присоединительные размеры

Габаритные размеры упаковки и масса РТ-ТС
