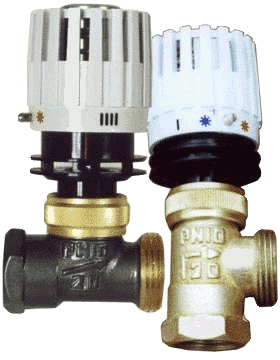

РТР регулятор температуры радиатора (батарей отопления)
Цена
— по запросу- Технические характеристики
- Вопросы и комментарии (0)
Описание прибора:
Регулятор температуры радиатора (батарей отопления) РТР, предназначен для автоматического поддержания оптимальной температуры в помещениях жилых, общественных и производственных зданий путём изменения расхода теплоносителя, подаваемого на бытовые нагревательные приборы двух и однотрубных систем водяного отопления.
Принцип действия бытового регулятора температуры основан на перемещении штока термобалона при изменении объёма термочувствительной жидкости пропорционально отклонению температуры окружающего воздуха от заданной.
Технические параметры:
Наименование |
Значения |
|
Ду-15 |
Ду-20 |
|
Диапазон настройки, °C |
10-30 |
|
Условное давление, Мпа |
1,0 |
|
Максимальный перепад давления на клапане, Мпа |
0,1 |
|
Условная пропускная способность, м3/ч |
1,8 |
2,2 |
Максимальная температура рабочей среды, °C |
||
Средний срок службы, лет |
10 |
|
Масса, кг |
0,5 |
0,57 |
Присоединительные размеры |
G1/2 |
G3/4 |
Габаритные размеры упаковки и масса РТР
Модель |
Кол-во в упаковке |
Масса, кг |
Габаритные размеры, мм. |
|||
прибора |
в упаковке |
L |
B |
H |
||
РТР |
18 |
0,57 |
12,46 |
400 |
290 |
138 |
9 |
6,69 |
220 |
Технические параметры прибора:
Схемы монтажа и установки

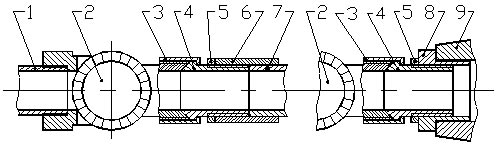

Схема монтажа РТР на трубопроводе:
а) к стальному радиатору отопления б) к чугунному радиатору отопления
1-входной трубопровод, 2-регулятор РТР, 3-гайка, 4-патрубок, 5-контргайка ГОСТ 8968-75, 6-муфта прямая ГОСТ 8954-75, 7-входной патрубок стального радиатора, 8-футерка ГОСТ 8960-75, 9-чугунный радиатор.
Примечание: детали поз.3, 4 входят в комплект поставки.

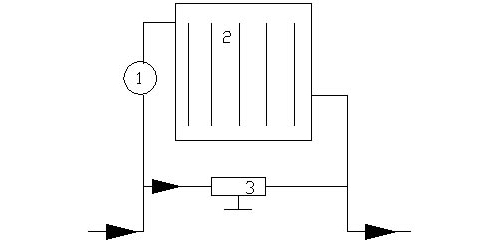

Схема установки РТР в системе радиаторов отопления:
а) двухтрубной
б) однотрубной
1. Регулятор температуры радиатора РТР;
2. Радиатор отопления;
3. Клапан для ограничения проходного сечения перемычки.

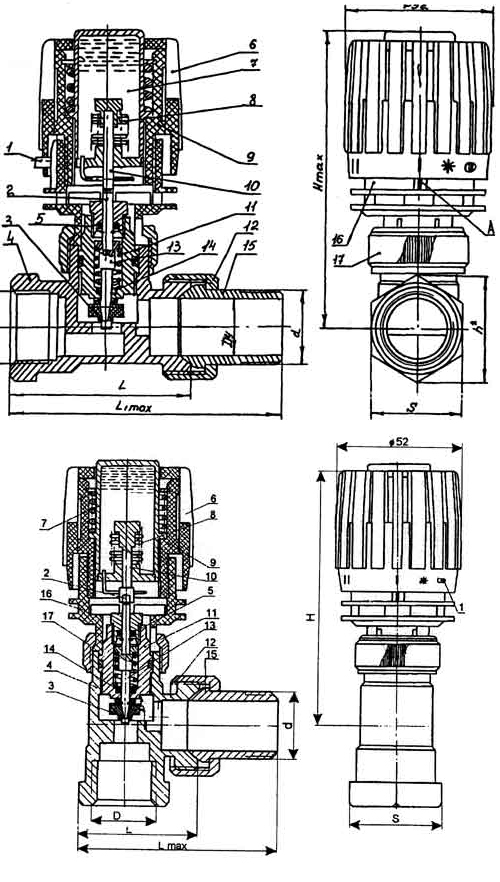

Габаритные и присоединительные размеры, масса
Обозначение | Габаритные размеры, мм | Кол-во в упаковке | Масса, кг | ||||||||
Ду, мм | L, мм | Lmax, мм | H, мм | D | h, мм | d | S, мм | прибора | в упаковке | ||
СНИЦ.423.117.019 | 15 | 55 | 87 | 108 | G½ - B | 31 | G½ - B | 27 | 18 / 9 | 0,57 | 12,46 / 6,69 |
-01 | 20 | 65 | 99 | G¾ - B | 37 | G¾ - B | 32 | ||||
-02 | 15 | 41,6 | 70,6 | G½ - B | 31 | G½ - B | 27 | ||||
-03 | 20 | 48,5 | 79,5 | G¾ - B | 37 | G¾ - B | 32 |

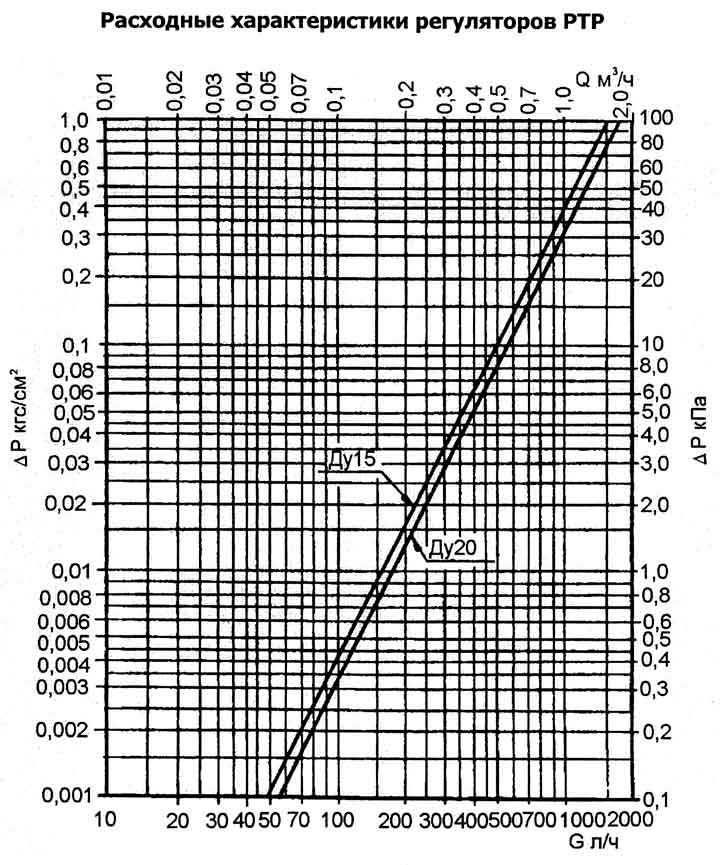

Расходные характеристики регуляторов
