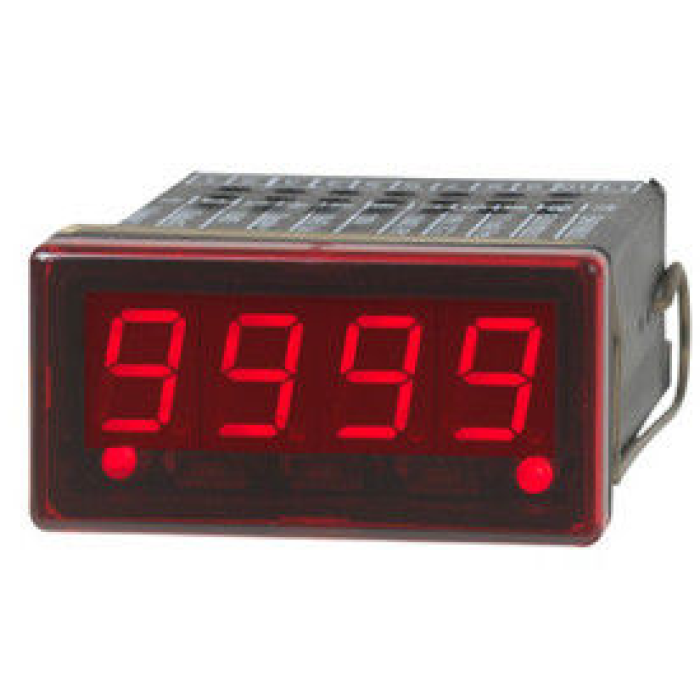

Цифровой индикатор ВИКА для монтажа в панель, модель DI-15. Цифровой индикатор DI-15, обладая компактными габаритами, является многофункциональным средством измерения для различных задач. Концепция данного цифрового индикатора делает лёгкую адаптацию к различным задачам измерений на местах без дополнительного оборудования. Присоединение входного сигнала осуществляется через соответствующие клеммы и через меню. Диапазон можно выбрать через клавиши, расположенные за дисплеем. Логическая структура меню позволяет проводить все необходимые шаги настройки через символы, показываемые в поле цифрового дисплея. Два свободно настраиваемых выходных перключений, от независимо настраиваемых гистерезисом, являютсястандартными для этого цифрового индикатора. Цифровая оценка гарантирует, что контакты сигнализации срабатывают в необходимой точке. Время срабатывания может быть выбрано в диапазоне от 0…99 минут.
Серийный интерфейс EASYBUS для передачи данных измерения обеспечивается как стандартный.
Время установки уменьшается за счет зажимных клипс, выполненных из нержавеющей стали. Прибор может быть установлен в панель с толщиной до 10 мм. Вследствие его компактной конструкции он может применятся в условиях критической нехватки места установки.
Применение:
Различные установки, станкостроение, испытательные стенды, общепромышленное применение.
Специальные особенности:
-Многофункциональный вход для термопар и термометров сопротивления, также для унифицированных сигналов
- Свободно регулируемые точки переключения, гистерезис и входной тип сигнала ( NPN , PNP , Push - Pull )
-Интерфейс EASYBUS
-Высокие измерительные значения при унифицированных сигналах
Технические характеристики:
Wika типовой лист АС 80.01
| Дисплей | |
| Принцип | 7-сегментный цифровой дисплей, 4 разрядный, красный |
| Высота цифр | 10 мм |
| Диапазон | 1999... 9999 |
| Вход | |
| Количество и тип | 1 мультифункциональный выход для термометров сопротивления, термопар и ун. сигналов |
| Входная конфигурация | Выбираемо через клемму присоединения и меню |
| Термометр сопротивления | Pt100 3-пров., Pt1000 2-пров. Макс. допустимая нагрузка на провод - 20 Ом |
| Термопара | тип K, S, N, J, T |
| Сигналы по напряжению | 0...50 мВ, 0...1 В, 0...2 В, 0...10 В входное сопротивление ≥ 10 кОм |
| 0...10 В входное сопротивление ≥ 300 кОм | |
| Сигналы по току | 0...20 мА, 4...20 мА входное сопротивление - 125 Ом |
| Количество измерений | Около 4/c при температурных датчиках. Около 100/c при унифицированных сигналах. |
| Выходы | 2 настраиваемых переключения, гальванически неизолированы |
| Тип входа | Настраиваемы: |
| Нижний (NPN, "GND-переключение") | |
| Высокий (PNP, "+Uv-переключение") | |
| Push-pull (сменяемо между GND ) и питанием +Uv | |
| Диаметры присоединения | Нижний 28 В, 1 А |
| Верхний: Uv, 200 мА | |
| Функции переключения | 2-шага, 3-шага, 2-шага с сигнализацией, макс-/мин- сигнализация |
| Точки переключения | свободно выбираемы |
| Использование | через 3 клавиши (доступны после снятия дисплея) или через интерфейс |
| Интерфейс | EASYBUS, гальванически изолирован |
| Питание | DC 9...28 В |
| Потребление тока | максб 30 мА (без входов переключения и интерфейса) |
| Электрические присоединения | снимаемые винтовые зажимы |
| 2 конт. для интерфейса, 9 - для остальных присоединений | |
| площадь сечения проводов от 0,14 мм2 до 1,5 мм2
|
|
| Допустимые параметры | |
| - окружающей среды | -20...+50 C° |
| - хранения | -30...+70 C° |
| - влажности | 0...80% относительной влажности (не выпадающей в конденсат) |
| Корпус | |
| - материал | глассофибр, окно дисплея из поликарбоната |
| - пылевлагозащита | Передняя панель IP 54; IP 65 при использовании уплотнений |
| - размеры | 48 мм х 24 мм х 65 мм |
| - вырез под панель | 45 мм х 21,7 мм |
| - масса | около 50 гр |
| - установка | через зажимные клипсы из нержавеющей стали для стен толщиной от 1 до 10 мм |
| Входной сигнал | Измерительный диапазон | Погрешность в (%) в диапазоне | |
| Токовый сигнал | |||
| 0...20 мА | -1999...9999 |
± 0,2% ± 1 цифра |
|
| 4...20 мА | -1999...9999 | ± 0,2% ± 1 цифра
|
|
| 0...1 В | -1999...9999 | ± 0,2% ± 1 цифра
|
|
| 0...2 В | -1999...9999 | ± 0,2% ± 1 цифра
|
|
| 0...10 В | -1999...9999 | ± 0,2% ± 1 цифра
|
|
| Термопара | |||
| Тип K, NiCr-Ni | -270...+1350 C° | -454...+2562 F° | ± 0,3% ± 1 цифра
|
| Тип S, Pt10Rh-Pt | -50...+1750 C° | -58...+3182F° | ± 0,5% ± 1 цифра
|
| Тип Т, Сu-CuNi | -270...+400C° | -454...+752F° | ± 0,3% ± 1 цифра
|
| Тип N, NiCrSi-NiSi | -270...+1300C° | -454...+2372F° | ± 0,3% ± 1 цифра
|
| Термометр сопротивления | |||
| Pt100 (3 пров.) | -50,0...+200,0 C° | -58,0...+392,0F° | ± 0,5% ± 1 цифра
|
| -200...+850 C° | -328...+1562F° | ± 0,5% ± 1 цифра
|
|
| Pt1000 (2 пров.) | -200...+850 C° | -328...+1562F° | ± 0,5% ± 1 цифра
|
Конфигурация клемм
| Клемма | Назначение | Описание |
| 1 | Выход 1 | Выход переключения 1 |
| 2 | Выход 2 | Выход переключения 2 |
| 3 | GND | Выход переключения GND |
| 4 | Питание +Uv | Напряжение питания +Uv |
| 5 | GND, Питание +Uv | Напряжение питания GND |
| 6 | 10 В | Вход: 0...10 В |
| 7 | GND Pt 100(0) | Вход: GND, Pt100 (B), Pt 1000 |
| 8 | мВ, термопара, Pt 100 | Вход: 0...50 мВ, Термопара (+), Pt 100 (A) |
| 9 | 1В, мА, част., Pt. 100(0) | Вход 0...1 В, 0...2 В, 0(4)...20 мА, частотный, Pt 100 (B), Pt 1000 |
| 10 | EASYBUS | EASYBUS-интерфейс |
| 11 | EASYBUS | EASYBUS-интерфейс |
Гарантийные обязательства:
12 месяцев
Комплект поставки:
1. Прибор
2. Паспорт
3. Сертификат
