Купить ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех манометры электроконтактные взрывозащищенные

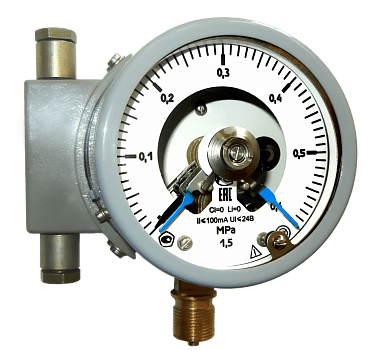

ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех манометры электроконтактные взрывозащищенные

В корзину Быстрый заказ Получить консультацию

Цена

от 5 446 руб.

Производитель

Манотомь

  • Технические характеристики
  • Вопросы и комментарии (0)




ООО "Кипарис" является официальным полномочным
представителем ОАО "Манотомь" г. Томск.

Описание прибора

Взрывозащищённая версия прибора ДМ2010Сг с видом взрывозащиты "0ЕхiаIIСТ5Х" (искробезопасная цепь), в котором для обеспечения взрывозащищёности изменены некоторые элементы конструкции без изменения весо-габаритных характеристик прибора.
Взрывозащищённость приборов обеспечивается выполнением общих технических требований к взрывозащищённому электрооборудованию по ГОСТ Р 51330.0, ГОСТ Р 51330.13, гл.7.3 ПУЭ и питанием приборов от барьеров безопасности, блоков питания с выходными искробезопасными цепями.
Приборы сертифицированы, сертификат соответствия № РОСС RU.МГ02.В00960.

Основные технические характеристики

Пределы показаний прибора - ДМ5010Сг0Ex от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 кгс/см2
- ДВ5010Сг0Ex от -1 до 0 кгс/см2
- ДА5010Сг0Ex от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
Диаметр корпуса  100 мм
Класс точности 1,0; 1,5
Степень защиты  IP54
Параметры искробезопасной цепи U0 - не более 24 В,
I0 - не более 100 мА,
С0 - не менее 0,06 мкФ,
L0 - не менее 0,1 мГн
Масса приборов не более 1,0 кг
Средний срок службы 10 лет
Материалы деталей корпус: сталь, алюминиевый сплав
стекло: литое
трубчатая
пружина: медный сплав,
железоникилиевый сплав
держатель: медный сплав
механизм: бронза, нержавеющая сталь
Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ 12997-84)
Климатическое исполнение У2 - по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С) по ГОСТ 15150-69
Т2 - по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -50 до +60 °С) по ГОСТ 15150-69
Резьба присоединительного штуцера по умолчанию метрическая резьба М20*1,5-8g
G1/2-B - по заказу дюймовая резьба
R1/2 - по заказу коническая резьба
Демпфер для гашения пульсирующего давления по умолчанию приборы поставляются без демпфера до 16 кгс/см2 включительно и с демпфером свыше 25 кгс/см2 включительно,
по заказу демпфер устанавливается прибор с любым диапазоном показаний
Параметры сигнализирующего устройства для сигнализирующих манометров по умолчанию V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.
МП - По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
Максимальное напряжение коммутации 24 В
Максимальный ток коммутации 100 мА


Межповерочный интервал – 1 год.
