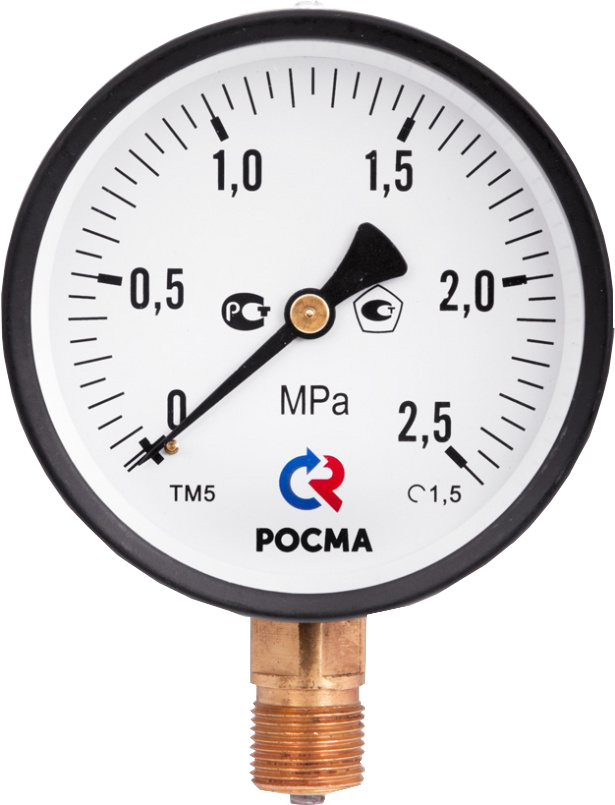

Манометры стандартного исполнения Тип ТМ (ТВ, ТМВ), серия 10. (РОСМА)

Цена

— по запросу

Производитель

— Росма

Технические характеристики
Вопросы и комментарии (0)

ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".

Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. При этом рабочая температура измеряемой среды - до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров приборов основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается с помощью специального механизма и вращает стрелку манометра.

По типу исполнения манометры производятся с радиальным, осевым или эксцентрическим расположением штуцера. Приборы поставляются без фланца, но в зависимости от конструкции панели, могут комплектоваться передним / задним фланцем (фланцевый манометр) с целью его последующей установки.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Диаметр корпуса, мм	40, 50, 63, 100, 150, 160* * — под заказ
Класс точности	Ø40, 50, 63 - 2,5 Ø100, 150, 160 - 1,5
Рабочие диапазоны	Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C	Окружающая среда: −60…+60 Измеряемая среда: −50…+150
Корпус	IP40, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение	Радиальное — все Ø Осевое — Ø40, 50, 63, 100 Эксцентрическое — Ø150, 160
Резьба присоединения***	Ø40 - G⅛ / M10×1 Ø50, 63 - G¼ / M12×1,5 Ø100, 150, 160 - G½ / M20×1,5 *** — под заказ другие резьбы
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

Диапазон показаний давлений, МПа

ТМ	Ø40, 50	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40
	Ø63	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
	Ø100, 150, 160	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ	Ø40, 63, 100, 150, 160	−0,1…0
ТМВ	Ø40, 63	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
ТМВ	Ø100, 150, 160	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Манометры ТМ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-110	40	2,5	0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G⅛ / М10×1	радиальное / осевое	405
ТМ-110	40	2,5	0…16 / 25 / 40	G⅛ / М10×1	радиальное / осевое	435
ТМ-210	50	2,5	0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное	425
			0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		осевое	495
			0…16 / 25 / 40		радиальное	435
			0…16 / 25 / 40		осевое	505
ТМ-310	63	2,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное / осевое	545
					осевое со скобой	825
			0…16 / 25 / 40 / 60		радиальное / осевое	560
			0…16 / 25 / 40 / 60		осевое со скобой	875
ТМ-510	100	1,5	0…0,06	G½ / М20×1,5	радиальное	1295
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное	1045
					осевое	1560
			0…16 / 25 / 40 / 60		радиальное	1085
			0…16 / 25 / 40 / 60		осевое	1595
			0…100		радиальное	2805
ТМ-610	150 / 160*	1,5	0…0,06	G½ / М20×1,5	радиальное	1925
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное	1585
					эксцентрическое	2320
			0…16 / 25 / 40 / 60		радиальное	1650
			0…16 / 25 / 40 / 60		эксцентрическое	2420
			0…100		радиальное	3615

Вакуумметры ТВ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТВ-110	40	2,5	−0,1…0	G⅛ / M10×1	радиальное / осевое	425
ТВ-310	63	2,5		G¼ / M12×1,5	радиальное / осевое	555
ТВ-310	63	2,5		G¼ / M12×1,5	осевое со скобой	825
ТВ-510	100	1,5		G½ / M20×1,5	радиальное	1065
ТВ-510	100	1,5		G½ / M20×1,5	осевое	1560
ТВ-610	150 / 160*	1,5		G½ / M20×1,5	радиальное	1590
ТВ-610	150 / 160*	1,5		G½ / M20×1,5	эксцентрическое	2525

Мановакуумметры ТМВ серии 10

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМВ-110	40	2,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G⅛ / М10×1	радиальное / осевое
ТМВ-310	63	2,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G¼ / М12×1,5	радиальное / осевое
ТМВ-310	63	2,5	−0,1…0,15 / 0,3 / 0,5	G¼ / М12×1,5	осевое со скобой
ТМВ-510	100	1,5	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G½ / М20×1,5	радиальное
ТМВ-510	100	1,5		G½ / М20×1,5	осевое
ТМВ-610	150 / 160*	1,5		G½ / М20×1,5	радиальное
ТМВ-610	150 / 160*	1,5		G½ / М20×1,5	эксцентрическое

* — под заказ

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с передним фланцем	РКП
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое со скобой	ТС
	осевое c передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø40	G⅛ / М10×1
	Ø50, 63	G¼ / М12×1,5
	Ø100, 150, 160	G½ / М20×1,5
Класс точности	Ø40, 50, 63	2,5
Класс точности	Ø100, 150, 160	1,5

Пример обозначения:
ТМ — 510Р. 00 (0–1 МПа) G½. 1,5

Дополнительные опции

Наименование услуги	Тип
Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-С21)	ТМ (ТВ, ТМВ)
	ТМ (ТВ, ТМВ) + рукав
Объединение с разделителем (РМ-К11, РМ-М31)	ТМ
Задний фланец, с установкой	ТМ (ТВ, ТМВ)-510Р, -510Т
Задний фланец, с установкой	ТМ (ТВ, ТМВ)-610Р
Передний фланец, с установкой	ТМ (ТВ, ТМВ)-310Т / 510Т / 610ТЭ
Передний фланец с кольцом, с установкой	ТМ (ТВ, ТМВ)-510Р / 610Р
Защитный кожух	ТМ (ТВ, ТМВ)-210
Защитный кожух	ТМ (ТВ, ТМВ)-310
Указатель предельных значений (нержавеющая сталь)	ТМ (ТВ, ТМВ)-310, -510, -610
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ (ТВ, ТМВ)
Демпфер для манометра (внутренний)	ТМ (ТВ, ТМВ)
Исполнение штуцера с резьбой NPT	ТМ (ТВ, ТМВ)
Индивидуальная шкала	ТМ (ТВ, ТМВ)-110, -210, -310
Индивидуальная шкала	ТМ (ТВ, ТМВ)-510, -610
Фосфоресцирующая шкала и стрелка	ТМ (ТВ, ТМВ)-510
Свидетельство о поверке к нумерованному прибору	ТМ (ТВ, ТМВ)
Протокол поверки к нумерованному прибору	ТМ (ТВ, ТМВ)
Индивидуальный паспорт на нумерованный прибор	ТМ (ТВ, ТМВ)
Обезжиривание прибора под кислород (+паспорт + знак О₂ на циферблате)	ТМ (ТВ, ТМВ)
Нанесение на циферблат индивидуальных знаков	ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-110, 210
Первичная заводская поверка	ТМ (ТВ, ТМВ)
Периодическая поверка	ТМ (ТВ, ТМВ)
Пломбировка манометра (под заказ)	ТМ (ТВ, ТМВ), кроме ТМ-110, ТМ-210
Ремонт	ТМ (0–1,6 МПа)
	ТМ (2,5–40 МПа)
	ТМ (60–100 МПа)
	ТВ
	ТМВ
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ (ТВ, ТМВ)

** — только для радиальных
