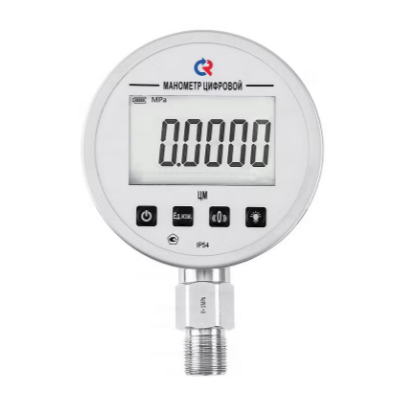

Цифровые манометры ЦМ Тип ЦМ-И (ЦМ-В, ЦМ-ИВ), серия 21. (РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
Тип ЦМ-И (ЦМ-В, ЦМ-ИВ), серия 21. Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее избыточного давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали.
Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления, индикатор состояния батареи. Для манометра с диаметром корпуса 100 мм доступна функция отображения пиковых значений.
| Диаметр корпуса, мм | 63, 100 |
| Класс точности | Ø63 - 1,0; Ø100 - 0,25 |
| Диапазон показаний давлений, МПа |
ЦМ-И - 0…0,1* / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40* / 60* / 100* ЦМ-В* - −0,1…0 ЦМ-ИВ* - −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 * — только для приборов Ø100 |
| Основные единицы измерения |
Ø63 - МПа, кПa, кгс/см2, бар, psi Ø100 - МПа, кПa**, кгс/см2, бар, psi, дюйм вод. ст., м вод. ст., дюйм рт. ст., атм. ** — кроме приборов на 40, 60 и 100 МПа |
| Диапазон рабочих температур, °C | Окружающая среда: −10…+50 Измеряемая среда: −10…+70 |
| Корпус | IP54, нержавеющая сталь 08Х18Н10 |
| Кольцо | Нержавеющая сталь 08Х18Н10, завальцованное |
| Питание | − 24В Ø63 − 3 В (2 элемента питания ААА) Ø100 − 4,5 В (3 элемента питания АА или micro-USB) |
| Дисплей | Ø63 − 4-разрядный Ø100 − 5-разрядный |
| Подсветка дисплея | Белая |
| Штуцер | Нержавеющая сталь 08Х18Н10 |
| Присоединение |
Радиальное |
| Резьба присоединения*** |
Ø63 − G¼ |
| Межповерочный интервал |
2 года |
| Техническая документация |
ТУ 26.51.52-002-46269003-2021 |
Манометры ЦМ-И
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| ЦМ-И-321 | 63 | 1,0 | 0…0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 | G¼ | 3 (2 элемента питания ААА) |
радиальное |
| 24 | радиальное | |||||
| эксцентрическое | ||||||
| ЦМ-И-521 | 100 | 0,25 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | М20×1,5 | 4,5 (3 элемента питания АА или micro-USB) | радиальное |
| 24 | радиальное | |||||
| эксцентрическое |
Вакуумметры ЦМ-В
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| ЦМ-В-521 | 100 | 0,25 | −0,1…0 | М20×1,5 | 4,5 (3 элемента питания АА или micro-USB) | радиальное |
| 24 | радиальное | |||||
| эксцентрическое |
Мановакуумметры ЦМ-ИВ
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| ЦМ-ИВ-521 | 100 | 0,25 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | 4,5 (3 элемента питания АА или micro-USB) | радиальное |
| 24 | радиальное | |||||
| эксцентрическое |
Карта заказа
| Тип | манометр | ЦМ-И |
| вакуумметр | ЦМ-В | |
| мановакуумметр | ЦМ-ИВ | |
| Диаметр корпуса, мм | 63 | 3 |
| 100 | 5 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| экцентрическое с передним фланцем | ТЭКП | |
| Диапазон показаний давлений, МПа | ЦМ-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ЦМ-В | −0,1…0 | |
| ЦМ-ИВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | Ø63 | G¼ |
| Ø100 | М20×1,5 | |
| Класс точности | Ø63 | 1,0 |
| Ø100 | 0,25 | |
| Питание | элементы питания | ЭП |
| постоянный ток | 24 В |
Пример обозначения:
ЦМ-И — 521Р (0–1 МПа) М20х1,5. 0,25. 24 В
Сертификат соответствия
Сертификат об УТ
Декларация
Скачать описание
Дополнительные опции
| Наименование услуги | Тип | |
|---|---|---|
| Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м | кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ |
| Объединение с разделителем РМ-С21, РМ-С21м | кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ |
| Объединение с разделителем РМ-М31 |
кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ |
| Объединение с разделителем РМ-К11 | кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ |
| Исполнение штуцера с резьбой | М12×1,5 | ЦМ-И-321 |
| G½ | ЦМ-И (В, ИВ)-521 | |
| Свидетельство о поверке к нумерованному прибору | ЦМ-И, ЦМ-В, ЦМ-ИВ |
|
| Протокол поверки к нумерованному прибору | ЦМ-И, ЦМ-В, ЦМ-ИВ |
|
| Индивидуальный паспорт на нумерованный прибор | ЦМ-И, ЦМ-В, ЦМ-ИВ |
|
| Первичная заводская поверка | ЦМ-И, ЦМ-В, ЦМ-ИВ |
|
| Периодическая поверка | кл.т. 0,25; 1,0 (подстройка без ремонта) |
ЦМ-И, ЦМ-В, ЦМ-ИВ |
| кл.т. 0,25 - как эталон 4 разряда (подстройка без ремонта) | ||
