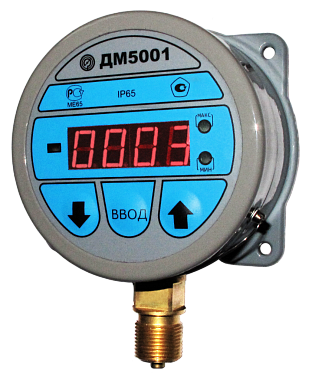

Манометры, вакуумметры, мановакуумметры цифровые ДМ5001

Манометры цифровые ДМ5001 предназначены для непрерывного преобразования значения избыточного и вакуумметрического давления неагрессивных сред в электрический унифицированный выходной сигнал с отображением информации о давлении на цифровом табло, а так же для управления внешними электрическими цепями в системах автоматического контроля.

Функциональные назначения приборов:
цифровая индикация текущего значения давления и преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал, дополнительная опция - сигнализация повышения или понижения установленных границ давления. Приборы могут иметь стандартный цифровой интерфейс RS-232.
Дополнительно приборы могут поставляться в комплектации с цифровым измерителем ЦИ5003.

Модификация:

• ДМ5001Е - цифровой манометр с токовым выходом
• ДМ5001Г - цифровой манометр с токовым выходом и сигнализирующим устройством для управления внешними цепями.
  Пределы измерений прибора:
• ДМ5001 от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см ²
• ДМ5001 от -1 до 0 кгс/см ²
• ДМ5001 от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см ²
  По заказу приборы поставляются в единицах измерения кПа, МПа

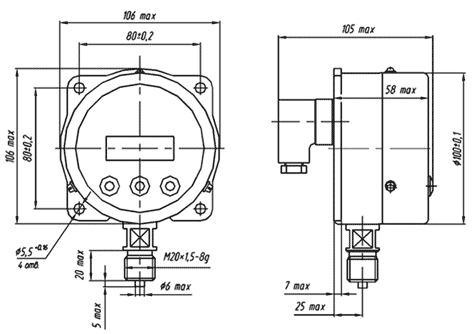

• Диаметр корпуса 100 мм
• Класс точности приборов - предел допускаемой основной погрешности ±1%
• Степень защиты IP65
• Масса приборов не более 0,9 кг
• Средний срок службы 8 лет
  Материал корпуса:
  алюминиевый сплав
• По устойчивости к климатическим воздействиям приборы имеют исполнение У2 по ГОСТ 15150-69 (но для работы при температуре от -40 до +50 °С)
• Приборы выдерживают воздействие вибрации в диапазоне частот от 10 до 55 Гц с амплитудой 0,35 мм (группа N2 по ГОСТ 12997-84)
  Резьба присоединительного штуцера
•   по умолчанию метрическая резьба М20*1,5-8g
• G1/2-B - по заказу дюймовая резьба
• R1/2 - по заказу коническая резьба
  Электрические параметры
  Выходной сигнал – постоянный ток
• 05 - выходной сигнал – постоянный ток 0-5 мА
• 42 - выходной сигнал – постоянный ток: 4-20 мА Сопротивление нагрузки приборов (линия связи - трёхпроводная):
• с выходным сигналом 4-20 мА - не более 600 Ом
• с выходным сигналом 0-5 мА - не более 2500 Ом.
• Напряжение питания 24 В, 36 В



  Параметры сигнализирующего устройства для ДМ5001Г


• Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
• III - два размыкающих контакта
• IV - два замыкающих контакта
• V - один контакт размыкающий, другой замыкающий
• VI - один контакт замыкающий, другой размыкающий
• Максимальное значение тока управления: 1А
• Максимальное значение напряжения управления: 250 В – переменного тока; 30 В – постоянного тока
