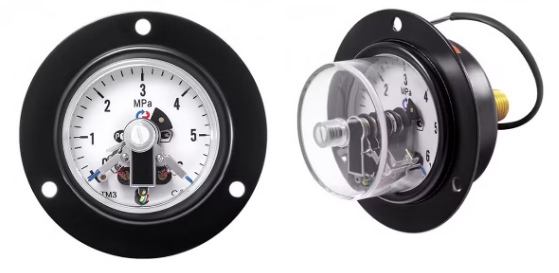

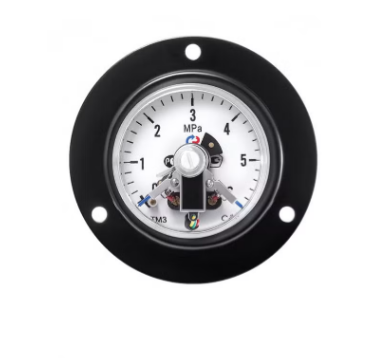

Манометры осевые с передним фланцем и электроконтактной приставкой Тип ТМ (ТВ, ТМВ), серия 10.(РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".
Тип ТМ (ТВ, ТМВ), серия 10. Манометры с электроконтактной приставкой предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
| Диаметр корпуса, мм | 63 |
| Класс точности | 2,5 |
| Диапазон показаний давлений, МПа |
ТМ - 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 ТВ - −0,1…0 ТМВ - −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 Измеряемая среда: −50…+150 |
| Электрическая схема | Двухконтактная: Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ) |
| Максимальное напряжение, В | −220, ~380 |
| Максимальный ток, А | 1 |
| Максимальная разрывная мощность контактов | 30 Вт, 50 В·А |
| Тип контактов | С магнитным поджатием, серебряное покрытие |
| Минимальные электрические характеристики | Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
| Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений | ±4 |
| Чувствительный элемент | Медный сплав |
| Трибко-секторный механизм | Медный сплав |
| Корпус | IP40, сталь 10, цвет черный |
| Кольцо и фланец | Сталь 10, цвет черный |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Органическое |
| Штуцер | Медный сплав |
| Присоединение | Осевое |
| Резьба присоединения | G¼ или M12×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-310.05 | 63 | 2,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / M12×1,5 | осевое с передним фланцем |
| 0…16 / 25 |
Вакуумметры ТВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТВ-310.05 | 63 | 2,5 | −0,1…0 | G¼ / M12×1,5 | осевое с передним фланцем |
Мановакуумметры ТМВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМВ-310.05 | 63 | 2,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / M12×1,5 | осевое с передним фланцем |
Карта заказа
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 63 | 3 |
| Материал корпуса | сталь | 1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | осевое с передним фланцем | ТКП |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | Исполнение V | 5 |
| Диапазон показаний давлений, МПа | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | G¼ / M12×1,5 | |
| Класс точности | 2,5 |
Пример обозначения:
ТМ − 3 1 0 ТКП. 05 (0−6 МПа) G¼. 2,5
Дополнительные опции
| Наименование услуги | Тип |
|---|---|
| Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ (ТВ, ТМВ) |
| ТМ (ТВ, ТМВ) + рукав | |
| Объединение с разделителем (РМ-К11, РМ-М31) | ТМ |
| Демпфер для манометра (внутренний) | ТМ (ТВ, ТМВ) |
| Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) |
| Протокол поверки к нумерованному прибору | ТМ (ТВ, ТМВ) |
| Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) |
| Индивидуальная шкала | ТМ (ТВ, ТМВ) |
| Обезжиривание прибора под кислород (+паспорт + знак О2 на циферблате) | ТМ (ТВ, ТМВ) |
| Нанесение на циферблат индивидуальных знаков | ТМ (ТВ, ТМВ) |
| Первичная заводская поверка | ТМ (ТВ, ТМВ) |
| Периодическая поверка | ТМ (ТВ, ТМВ) |
| Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ) |
