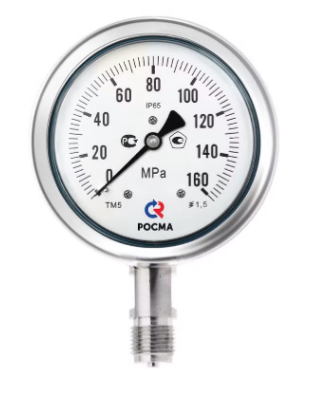

Манометры промышленные коррозионностойкие виброустойчивые до 160 МПа Тип ТМ, серия 21. ТМ-521, ТМ-621 (РОСМА)
Цена
— по запросуПроизводитель
— Росма- Технические характеристики
- Вопросы и комментарии (0)
ООО "Кипарис-Прибор" является официальным торговым партнёром ЗАО "РОСМА".
Тип ТМ, серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый).
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
| Диаметр корпуса, мм | 100, 150, 160* (* — под заказ) |
| Класс точности | 1,5 |
| Диапазон показаний давлений, МПа | 0…160 |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 (без заполнения) −20…+60 (с заполнением глицерином ПК-94) −60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: −60…+200 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −60…+150 (с заполнением силиконом ПМС-50) |
| Корпус | IP65, нержавеющая сталь 08Х17Н13М2 Опция: IP67 |
| Кольцо | Нержавеющая сталь 08Х17Н13М2, байонетное |
| Штуцер, чувствительный элемент, трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Органическое Опция: минеральное многослойное безопасное — триплекс |
| Корректор нуля | Опция: на стрелке |
| Присоединение | Радиальное |
| Резьба присоединения | G½ или M20×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405–88 |
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-521 | 100 | 1,5 | 0…160 | G½ / М20×1,5 | радиальное |
| ТМ-621 | 150 / 160* |
* — под заказ
Карта заказа
| Тип | манометр | ТМ |
| Диаметр корпуса, мм | 100 | 5 |
| 150, 160 | 6 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) |
радиальное | Р |
| радиальное со скобой | РС | |
| радиальное с задним фланцем | РКТ | |
| Гидрозаполнение | нет | 0 |
| глицерин | 1 | |
| силикон | 2 | |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…160 |
| Резьба присоединения | G½ / М20×1,5 | |
| Класс точности | 1,5 | |
Пример обозначения:
ТМ − 621Р. 00 (0−160 МПа) G½. 1,5
Дополнительные опции
| Наименование услуги | Тип |
|---|---|
| Безопасное стекло (триплекс), с установкой |
ТМ-521 |
| ТМ-621 | |
| Стрелка с корректором нуля, с установкой |
ТМ |
| Фланец, с установкой |
задний для ТМ-521 |
| задний для ТМ-621 | |
| Скоба, с установкой |
ТМ-521 |
| ТМ-621 | |
| Указатель предельных значений (нержавеющая сталь) | ТМ |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ |
| Контрольная стрелка, с установкой | ТМ-521 |
| ТМ-621 | |
| Исполнение корпуса с IP67 | ТМ |
| Индивидуальная шкала | ТМ |
| Фосфоресцирующая шкала и стрелка | ТМ-521 |
| Свидетельство о поверке к нумерованному прибору | ТМ |
| Протокол поверки к нумерованному прибору | ТМ |
| Индивидуальный паспорт на нумерованный прибор | ТМ |
| Нанесение на циферблат индивидуальных знаков | ТМ |
| Первичная заводская поверка | ТМ |
| Периодическая поверка | ТМ |
| Пломбировка манометра (под заказ) | ТМ |
| Ремонт | ТМ |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ |
Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).
Гидрозаполнение.
| Диаметр корпуса, мм | Объем жидкости в приборе, мл |
|---|---|
| 100 | 260 |
| 150 | 640 |
