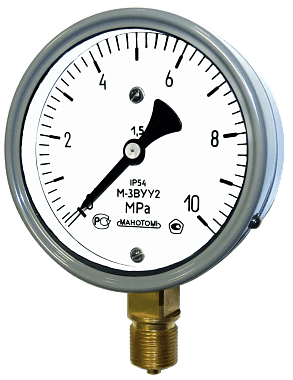

Манометры, вакуумметры, мановакуумметры М-3ВУ, В-3ВУ, МВ-3ВУ

Манометры М-3ВУ, вакуумметры В-3ВУ и мановакуумметры МВ-3ВУ показывающие виброустойчивые  предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, паров, газов, в том числе кислорода, ацетилена, хладонов 12, 13, 22, 142, 502 (фреонов), газоводонефтяной эмульсии, нефти и нефтепродуктов в промышленных установках, в судовых системах и гидравлических бурильных и насосных установках.

• М-3ВУ от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см ²
• В-3ВУ от -1 до 0 кгс/см ²
• МВ-3ВУ от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см ²
  По заказу приборы поставляются в единицах измерения кПа, МПа

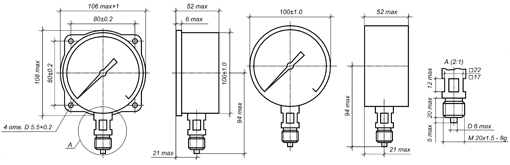

• Диаметр корпуса 100 мм
• Степень защиты IP53
• Масса приборов не более 0,8 кг
• Средний срок службы 8 лет

  Материалы деталей:
• корпус: алюминиевый сплав
• стекло: оконное
• трубчатая пружина: медный сплав, железоникилиевый сплав
• держатель: медный сплав
• механизм: бронза, нержавеющая сталь
• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 120 Гц с амплитудой до 0,15 мм и ускорением 19,6 м/с2 (группа V4 по ГОСТ 12997-84)
  Примечание:
  Приборы выдерживают также вибрацию частотой от 120 до 250 Гц при виброускорении 3 м/с²

  Климатическое исполнение (ГОСТ 15150-69)
• У2 - по умолчанию диапазон рабочих температур -60 до +70 °С
• ОМ2 - по заказу  диапазон рабочих температур -60 до +70 °С

  Класс точности
• по умолчанию предел допускаемой основной погрешности от верхнего предел показаний +/-1,5%
• по заказу предел допускаемой основной погрешности от верхнего предел показаний +/-1%

  Фланец для крепления прибора на панели
• по умолчанию приборы поставляются без фланца
• Ф - по заказу приборы поставляются с задним расположением фланца

  Измеряемая среда
•   по умолчанию жидкость, пар, газ, в том числе пропан бутан
• "кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
• "ацетилен" - по заказу исполнение для измерения давления ацетилена
• "хладон" - по заказу исполнение для измерения давления хладонов (в примечании к заказу укажите необходимсоть дополнительной температурной шкалы)

  Резьба присоединительного штуцера
• по умолчанию метрическая резьба М20*1,5-8g
• G1/2-B - по заказу дюймовая резьба
• R1/2 - по заказу коническая резьба

  Технологическая черта на шкале
• по умолчанию без черты
• "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)

  Демпфер для гашения пульсирующего давления
• по умолчанию приборы поставляются без демпфера до 16 кгс/см² включительно и с демпфером свыше 25 кгс/см² включительно
•   по заказу демпфер устанавливается в прибор с любым диапазоном показаний

  Поверка приборов


• по умолчанию приборы поставляются калиброванными и поверенными метрологической службой ОАО “Манотомь”, аккредитованой на право поверки средств измерений, зарегистрированой в Реестре аккредитованных метрологических служб под №1004.
• по требованию потребителя поверку может осуществить государственный орган по стандартизации и метрологии.
• Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.

Межповерочный интервал – 1 год.
ТУ 25-7310.041-86
